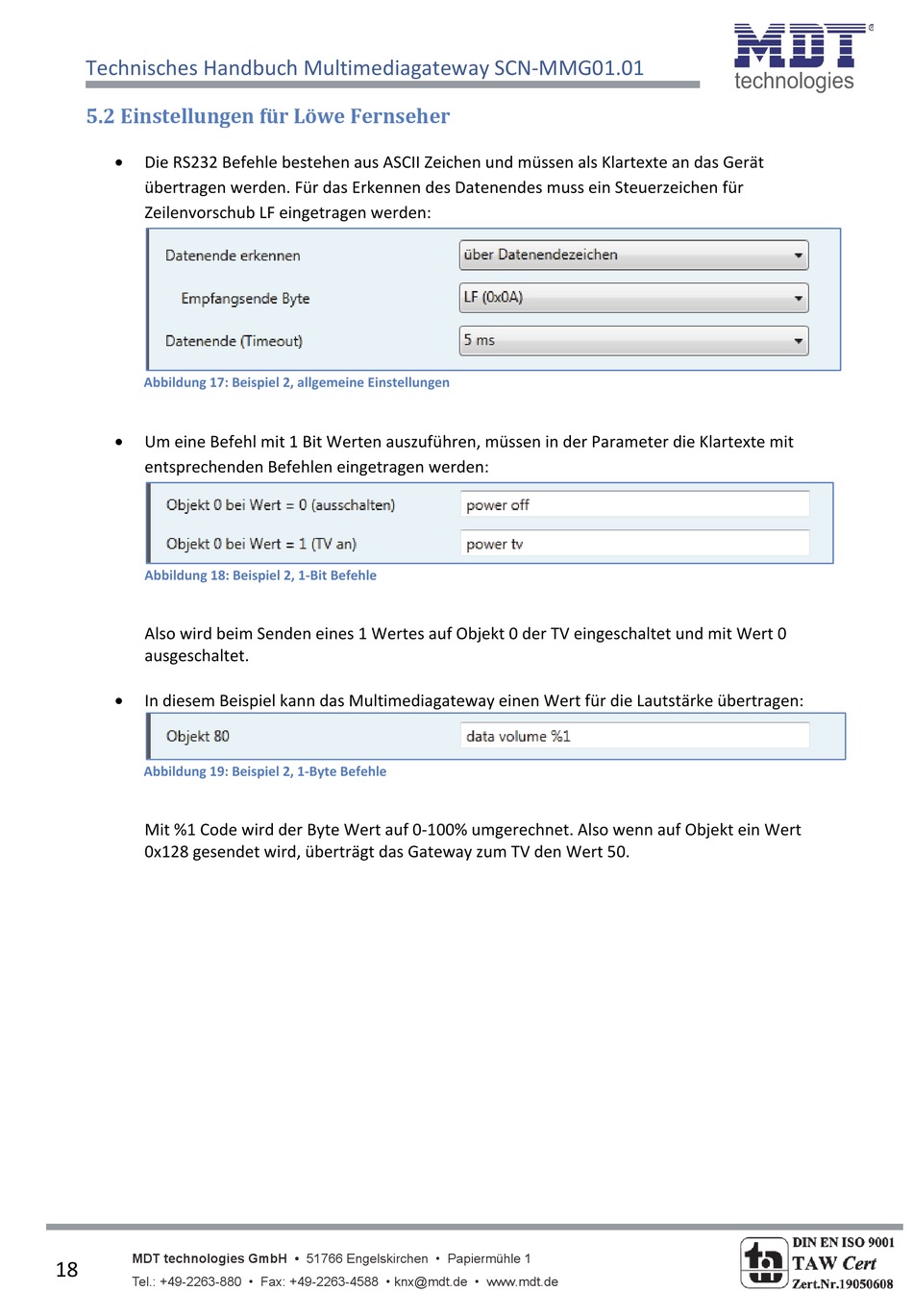

Technisches Handbuch Multimediagateway SCN‐MMG01.01
5.2 Einstellungen für Löwe Fernseher
Die RS232 Befehle bestehen aus ASCII Zeichen und müssen als Klartexte an das Gerät
übertragen werden. Für das Erkennen des Datenendes muss ein Steuerzeichen für
Zeilenvorschub LF eingetragen werden:
Abbildung 17: Beispiel 2, allgemeine Einstellungen
Um eine Befehl mit 1 Bit Werten auszuführen, müssen in der Parameter die Klartexte mit
entsprechenden Befehlen eingetragen werden:
Abbildung 18: Beispiel 2, 1‐Bit Befehle
Also wird beim Senden eines 1 Wertes auf Objekt 0 der TV eingeschaltet und mit Wert 0
ausgeschaltet.
In diesem Beispiel kann das Multimediagateway einen Wert für die Lautstärke übertragen:
Abbildung 19: Beispiel 2, 1‐Byte Befehle
Mit %1 Code wird der Byte Wert auf 0‐100% umgerechnet. Also wenn auf Objekt ein Wert
0x128 gesendet wird, überträgt das Gateway zum TV den Wert 50.
