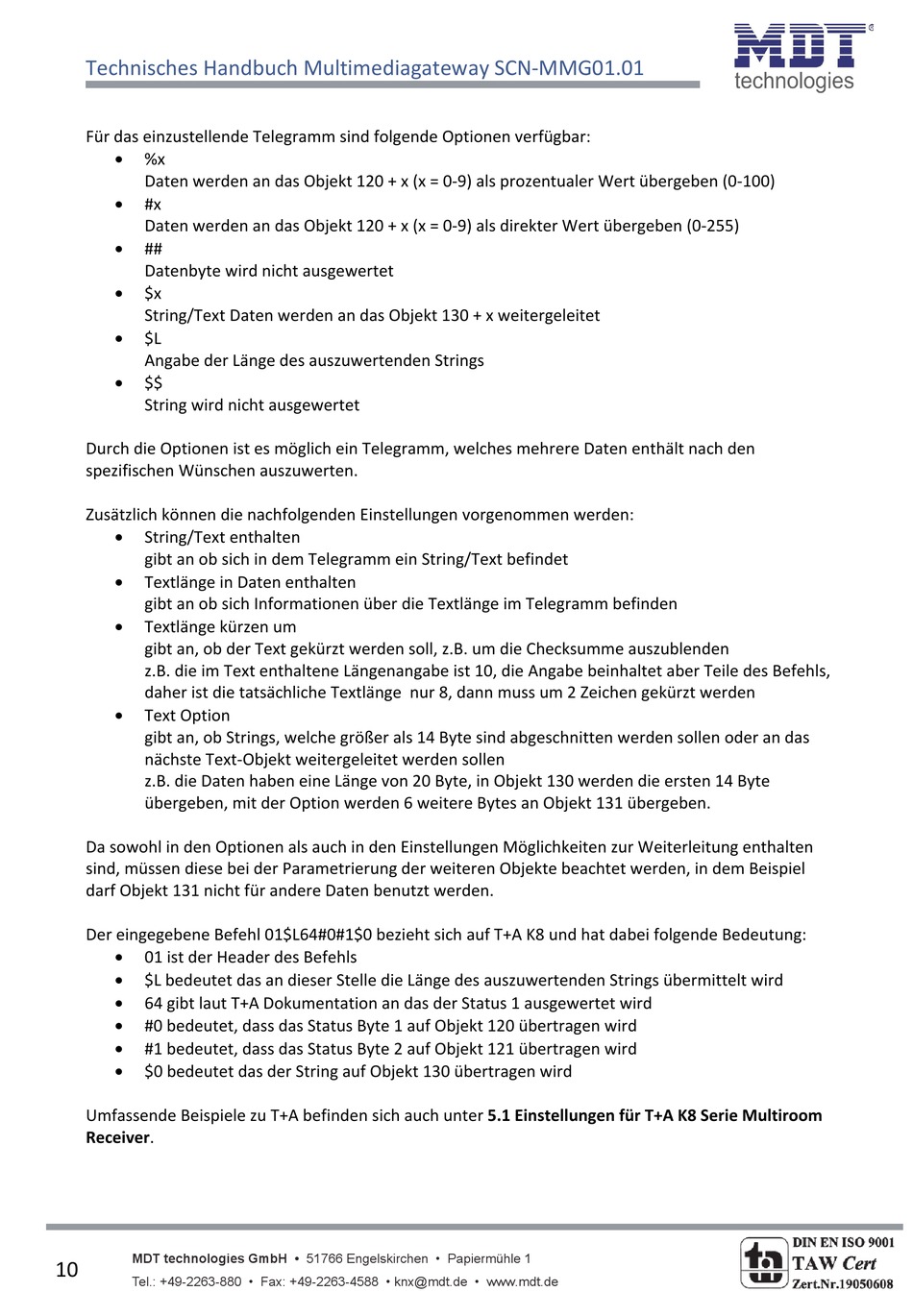

Technisches Handbuch Multimediagateway SCN‐MMG01.01
Für das einzustellende Telegramm sind folgende Optionen verfügbar:

%x
Daten werden an das Objekt 120 + x (x = 0‐9) als prozentualer Wert übergeben (0‐100)

#x
Daten werden an das Objekt 120 + x (x = 0‐9) als direkter Wert übergeben (0‐255)

##
Datenbyte wird nicht ausgewertet

$x
String/Text Daten werden an das Objekt 130 + x weitergeleitet

$L
Angabe der Länge des auszuwertenden Strings

$$
String wird nicht ausgewertet
Durch die Optionen ist es möglich ein Telegramm, welches mehrere Daten enthält nach den
spezifischen Wünschen auszuwerten.
Zusätzlich können die nachfolgenden Einstellungen vorgenommen werden:

String/Text enthalten
gibt an ob sich in dem Telegramm ein String/Text befindet

Textlänge in Daten enthalten
gibt an ob sich Informationen über die Textlänge im Telegramm befinden

Textlänge kürzen um
gibt an, ob der Text gekürzt werden soll, z.B. um die Checksumme auszublenden
z.B. die im Text enthaltene Längenangabe ist 10, die Angabe beinhaltet aber Teile des Befehls,
daher ist die tatsächliche Textlänge nur 8, dann muss um 2 Zeichen gekürzt werden

Text Option
gibt an, ob Strings, welche größer als 14 Byte sind abgeschnitten werden sollen oder an das
nächste Text‐Objekt weitergeleitet werden sollen
z.B. die Daten haben eine Länge von 20 Byte, in Objekt 130 werden die ersten 14 Byte
übergeben, mit der Option werden 6 weitere Bytes an Objekt 131 übergeben.
Da sowohl in den Optionen als auch in den Einstellungen Möglichkeiten zur Weiterleitung enthalten
sind, müssen diese bei der Parametrierung der weiteren Objekte beachtet werden, in dem Beispiel
darf Objekt 131 nicht für andere Daten benutzt werden.
Der eingegebene Befehl 01$L64#0#1$0 bezieht sich auf T+A K8 und hat dabei folgende Bedeutung:

01 ist der Header des Befehls

$L bedeutet das an dieser Stelle die Länge des auszuwertenden Strings übermittelt wird

64 gibt laut T+A Dokumentation an das der Status 1 ausgewertet wird

#0 bedeutet, dass das Status Byte 1 auf Objekt 120 übertragen wird

#1 bedeutet, dass das Status Byte 2 auf Objekt 121 übertragen wird

$0 bedeutet das der String auf Objekt 130 übertragen wird
Umfassende Beispiele zu T+A befinden sich auch unter 5.1 Einstellungen für T+A K8 Serie Multiroom
Receiver.
