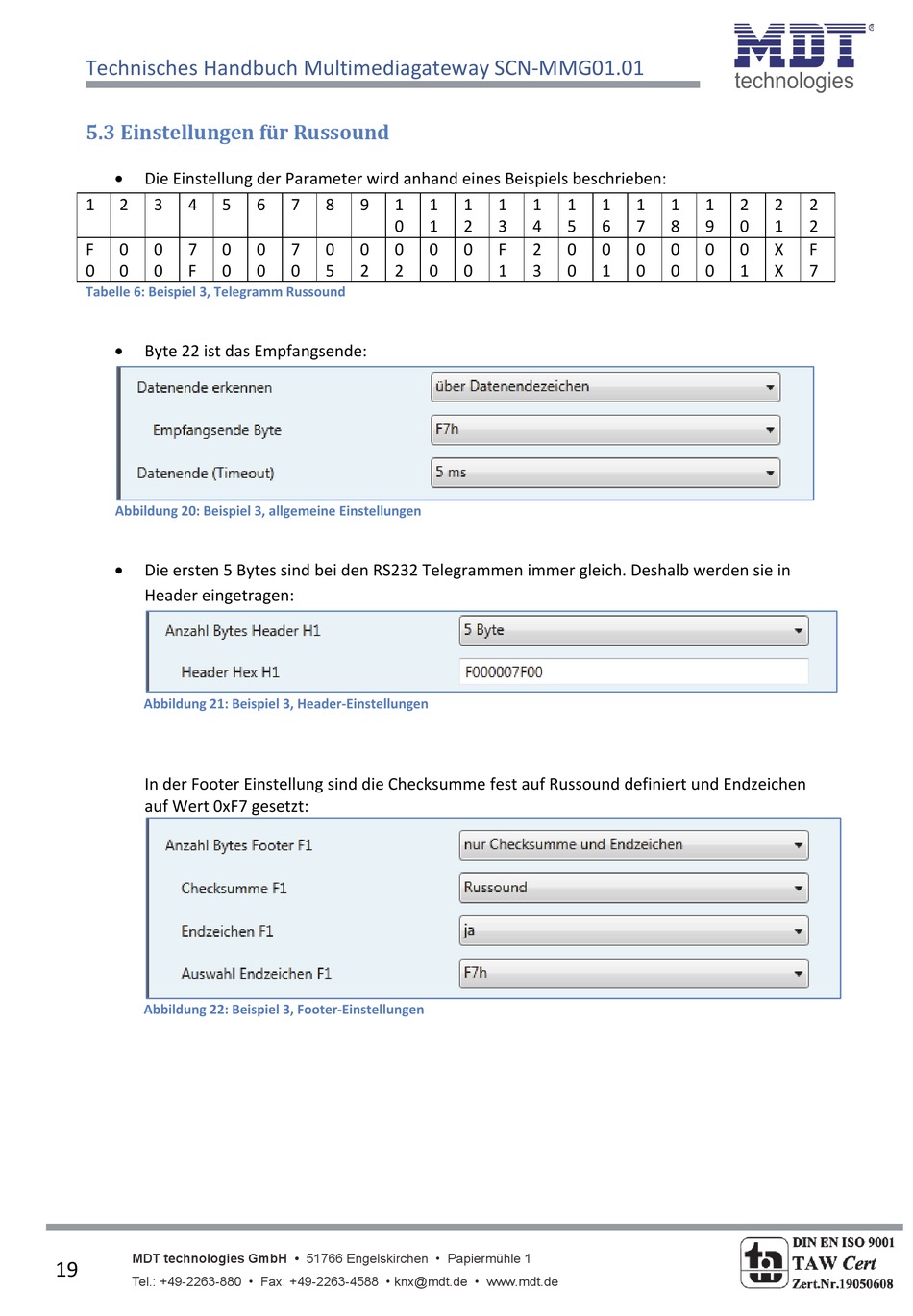

5.3 Einstellungen für Russound
Die Einstellung der Parameter wird anhand eines Beispiels beschrieben:
1
2
3
4
5
F
0
0
7
0
0
0
0
F
0
Tabelle 6: Beispiel 3, Telegramm Russound
Byte 22 ist das Empfangsende:
Abbildung 20: Beispiel 3, allgemeine Einstellungen
Die ersten 5 Bytes sind bei den RS232 Telegrammen immer gleich. Deshalb werden sie in
Header eingetragen:
Abbildung 21: Beispiel 3, Header‐Einstellungen
In der Footer Einstellung sind die Checksumme fest auf Russound definiert und Endzeichen
auf Wert 0xF7 gesetzt:
Abbildung 22: Beispiel 3, Footer‐Einstellungen
