Advanced Energy THYRO-AX Bedienungsanleitung Seite 35

68

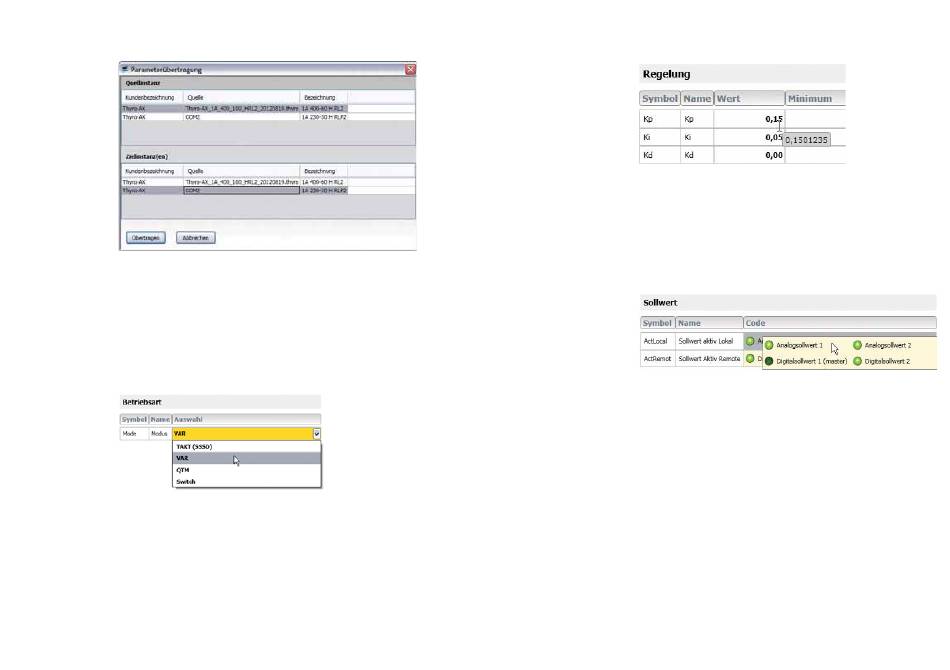

ABB. 17 ÜBERTRAGEN EINER PARAMETERDATEI
Unter Quellinstanz wird die Quelldatei angegeben und unter Zielinstanz
das zu beschreibende Gerät. Mit dem Schaltknopf Übertragen findet
der Datentransfer statt. Im Anschluss müssen die Werte gespeichert
werden.
Hier ist eine Auflistung der verschiedenen Eingabevarianten für Para-
meter:
ABB. 18 DROPDOWN-LISTE
Mögliche Einträge sind in einer Liste zusammengefasst, von welcher je
ein Eintrag entsprechend angeklickt und ausgewählt werden kann.
ABB. 19 FELD
Beim Feld werden Werte mit 2 Stellen hinter dem Dezimaltrennzeichen
angezeigt. Für die interne Verwendung können allerdings noch weite-
ren Stellen eingegeben werden, da diese für die Berechnung verwen-
det werden. Ein Schweben mit dem Mauszeiger über das Feld zeigt
den Wert genau und ohne Stellenbegrenzung an. Dies ist insbesondere
für den Bereich der Regelparameter von Bedeutung.
ABB. 20 CHECKBOX
Dies ist eine Liste mit möglichen Einträgen. Mehrere Auswahlen sind
möglich und aktive Einträge sind in Hellgrün markiert. Aktive Einträge
werden in der Übersicht zusammengefasst dargestellt und die nicht
ausgewählten werden ausgeblendet. Verwendung dieser Listen findet
sich bei der Auswahl der Meldungen (Events), die zu einer gewissen
Aktion führen sollen, oder bei der Auswahl der Sollwerte, die in den
zwei umschaltbaren benutzerdefinierten Konfigurationen addiert
werden und so als Set gleichzeitig erfasst werden.
69
