48
STATUS- THYRO-TOOL AX DISPLAY
BESCHREIBUNG MELDUNG MELDUNG
IMPULSE EINGESCHALTET IMPULSE ON PULSE ON
IIMPULS AUS KLEMME X2.1-X2.2 PULSE SWITCH OFF PULOFFT
TERMINAL
IMPULSE AUS PULSE SWITCH OFF PULOFFHW
HARDWARE (FEHLER) HARDWARE ERROR
IMPULSE AUS SOFTWARE PULSE SWITCH OFF PULOFFEV
(KONFIGURIERBAR) EVENT
IMPULSE AUS EXTERN PULSE SWITCH OFF PULOFFEX
EXTERN
LINKES DREHFELD LEFT ROTATING FIELD LEFTROTF
(NUR MELDUNG)
U-BEGRENZUNG U LIMIT U LIMIT
I-BEGRENZUNG I LIMIT I LIMIT
P-BEGRENZUNG P LIMIT P LIMIT
IPEAK-BEGRENZUNG I PEAK LIMIT IPEAKLIMIT
ALPHA-EINGESCHRÄNKT ALPHA RESTRICTED ALPHA
TS-EINGESCHRÄNKT SWITCH ON TIME TS
RESTRICTED
MAXIMALER MAXIMUM OUTPUT MAXCONTROL
STELLWERT ERREICHT REACHED
BUSMODUL SOLLWERT AKTIV BUSMODULE BUS SETP
SETPOINT ACTIVE
BUSMODUL VERBUNDEN BUSMODULE BUS CONN
CONNECTED
UHRZEIT NICHT EINGESTELLT CLOCK NOT SET NO CLOCK
LEISTUNGSTEILE POWER UNIT DIFF PPART
GRÖSSER ALS TYP DIFFERENT
STELLER OK POWER CONTROLLER THYRO OK
OK
* = kann nicht deaktiviert werden
** = Werkseinstellung Störmelderelais K1: Ruhestromprinzip
TAB. 5 STATUS
DISPLAYBE- RELAIS** IMPULSSPERRE DATEN-
LEUCHTUNG ROT LOGGER
-
X -
X - X
X - X
X -
X X X
X
X
X
X
X
-
MONITORING- THYRO-TOOL AX DISPLAY
BESCHREIBUNG MELDUNG MELDUNG
U MIN U MAIN < MINIMUM UN MIN
NETZ
U MAX U MAIN > MAXIMUM UN MAX
NETZ
U MIN U < MINIMUM UL MIN
LAST
U MAX U > MAXIMUM UL MAX
LAST
I MIN I < MINIMUM IL MIN
LAST
I MAX I > MAXIMUM IL MAX
LAST
P MIN P < MINIMUM PL MIN
LAST
P MAX P > MAXIMUM PL MAX
LAST
R MIN R < MINIMUM RL MIN
LAST
R MAX R > MAXIMUM RL MAX
LAST
I MAX I PEAK > MAXIMUM I_PEAK MAX
PEAK
T MAX TEMPERATURE UNIT > T_HEAT MAX
KÜHL
MAXIMUM
* = kann nicht deaktiviert werden
** = Werkseinstellung Störmelderelais K1: Ruhestromprinzip
TAB. 6 MONITORING
Die Ereignisse, die durch den Thyro-AX erfasst werden, werden auf
dem Touch-Display in verkürzter Form als Liste dargestellt. Sie gleichen
den ausgeschriebenen Formen in ihrer Bedeutung und können anhand
der obigen Tabelle zugeordnet werden.
6.8.2 STÖRMELDERELAIS K1
HINWEIS

WERKSEINSTELLUNG

Die hier erläuterte Funktion wird in ihrer Werkseinstellung beschrieben.
Diese Einstellung kann mit dem Bedienfeld, mit einem Busmodul oder
mit Thyro-Tool AX geändert werden.
49
DISPLAYBE- RELAIS** IMPULSSPERRE DATEN-
LEUCHTUNG ROT LOGGER
X
X
X
X
X
X
X
X
X
X X X
X
X X X

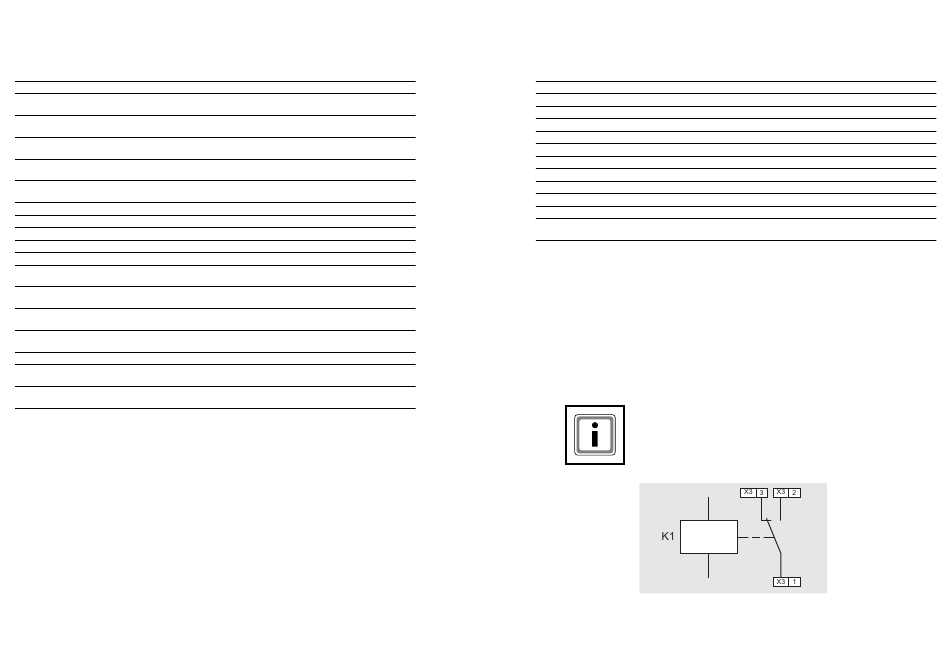

ABB. 7 KONTAKT-
BELEGUNG
STÖRMELDE-
RELAIS K1
