5.3 BERÜHRUNGSSCHUTZ IP 20
ACHTUNG
Spannungsführende Teile.
Die Installation darf nur im spannungslosen Zustand durchgeführt
werden.
Der Thyro-AX ist entsprechend der Schutzart IP20 ausgelegt. Um den
Schutz für den Betrieb zu gewährleisten, ist die ordnungsgemäße
Befestigung des beigelegten Berührungsschutzes an den Anschluss-

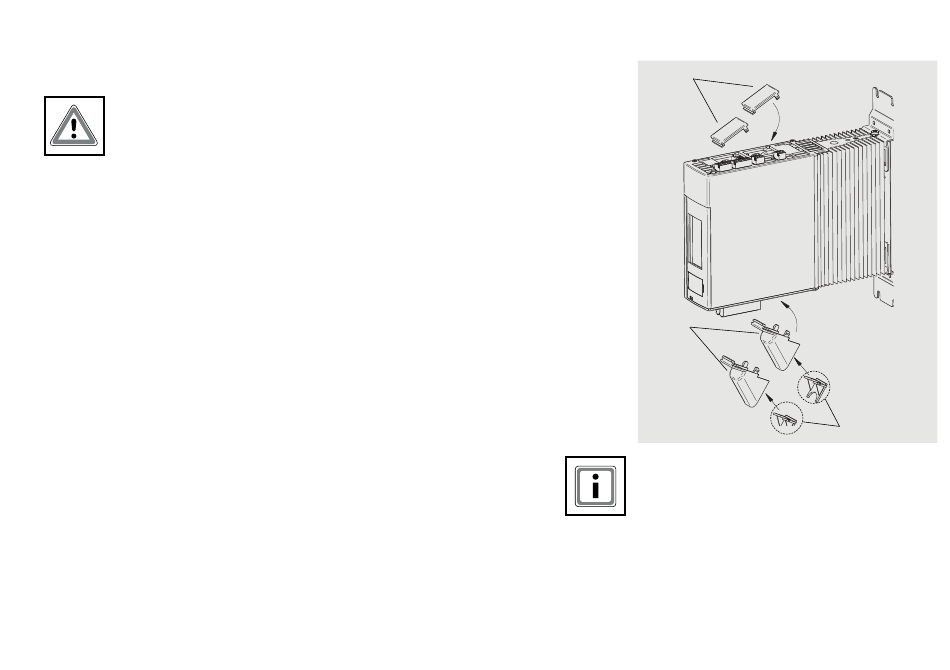

öffnungen notwendig. Die in den folgenden Abbildungen gezeigte
Anbringung der Berührungsschutzkappen, gilt in gleicher Weise für die
2- bzw. 3-phasigen Geräte des Thyro-AX.
Für die Geräte 45 A/60 A/100 A gilt:
Bei nicht verwendeten Anschlüssen:
• Blendklappe an den nicht verwendeten Anschlüssen, mit der Einsteck-
Kante zur Vorderseite des Gerätes hin, in die Öffnung einhaken
• Hinteren Teil der Blendkappe bis zum Einrasten in das Gehäuse
drücken
Bei verwendeten Anschlüssen (Kabel ist angeschraubt):
• Berührungsschutzkappe mit der Einsteck-Kante in Richtung Gerät mit
der halbrunden Aussparung an das Kabel legen
• Rückwand komplett über die seitlichen Schienen in die Kappe schie-
ben
• Berührschutz mit der Einsteck-Kante zur Türseite hin in die Öffnung
einhaken
• Hinteren Teil der Kappe bis zum Einrasten an die Gehäusewand
drücken
Blendkappe
Berührungsschutzkappe
HINWEIS
In dem Fall, dass beide Anschlüsse gleichzeitig von oben oder beide
Anschlüsse gleichzeitig von unten verwendet werden, so sind die bei-
den Schottklappen (s. gestrichelte Markierung in Abb.) der Berührungs-
schutzkappen nicht anzubringen.
Bei den 100A Geräten ist zusätzlich zu beachten, dass die untere, hin-
tere Schottklappe (s. rechte gestrichelte Markierung in Abb.) aufgrund
der angrenzenden Lüfterabdeckung nicht benötigt wird. Dies ist jedoch
nur der Fall, wenn das Gerät von unten angeschlossen wird.
33
Rückwand zur
Berührungsschutzkappe
