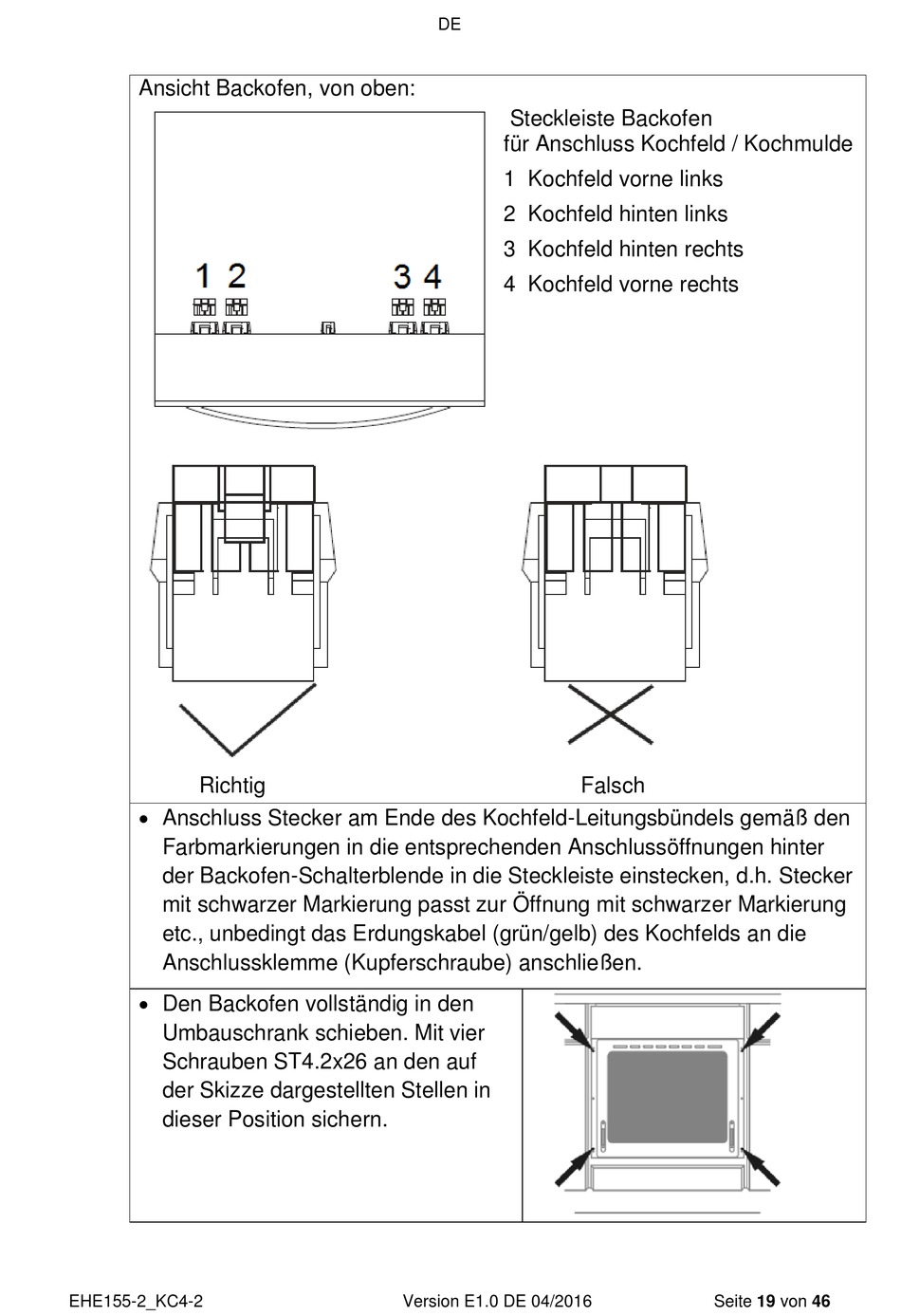

Ansicht Backofen, von oben:
Richtig
 Anschluss Stecker am Ende des Kochfeld-Leitungsbündels gemäß den
Farbmarkierungen in die entsprechenden Anschlussöffnungen hinter
der Backofen-Schalterblende in die Steckleiste einstecken, d.h. Stecker
mit schwarzer Markierung passt zur Öffnung mit schwarzer Markierung
etc., unbedingt das Erdungskabel (grün/gelb) des Kochfelds an die
Anschlussklemme (Kupferschraube) anschließen.
 Den Backofen vollständig in den
Umbauschrank schieben. Mit vier
Schrauben ST4.2x26 an den auf
der Skizze dargestellten Stellen in
dieser Position sichern.
EHE155-2_KC4-2
DE
Steckleiste Backofen
für Anschluss Kochfeld / Kochmulde
1 Kochfeld vorne links
2 Kochfeld hinten links
3 Kochfeld hinten rechts
4 Kochfeld vorne rechts
Version E1.0 DE 04/2016
Falsch
Seite 19 von 46
