Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 2N~50Hz /
400V 3N~50Hz) und/oder den Anschluss an 1-Phasen-Wechselstrom (220-
240V/50Hz) ausgelegt.
Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes
für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der
Anschlussleiste möglich. Als Netzanschlussleitung ist ein entsprechend
ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.
WICHTIG
Es ist zu beachten, dass der Schutzleiter an die Klemme der mit
gekennzeichneter Anschlussleiste angeschlossen werden muss. Wie auf
Abbildung gezeigt.
Die Elektroinstallation des Backofens sollte mit einem Notschalter ausgestattet
sein, der im Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm
betragen.
Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf
Typenschild und Schaltplan durchzulesen.

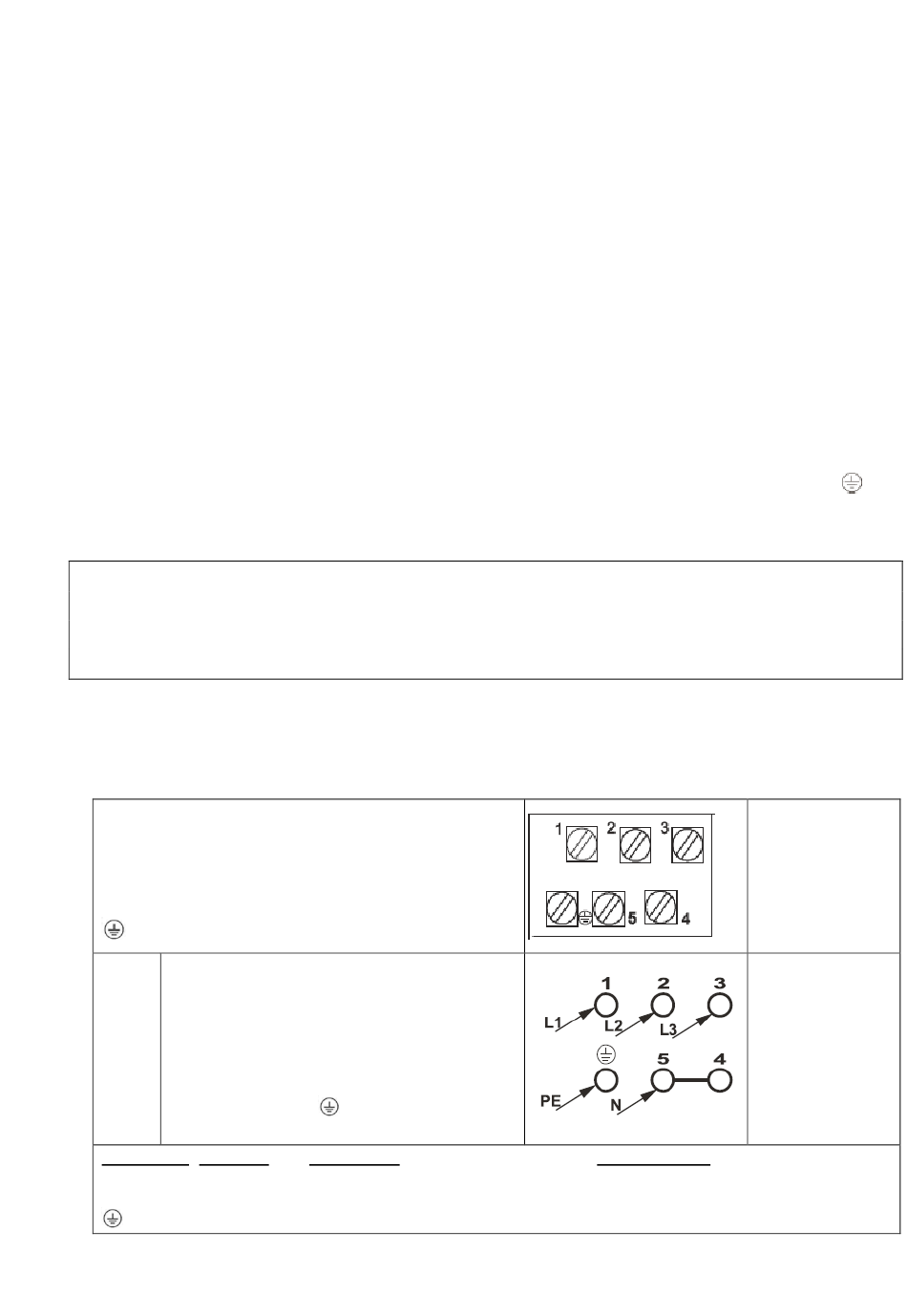

Anschluss Diagramm
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
3/N~ Empfohlener Anschluss
Bei 400/230V Netz
Dreiphasenanschluss mit Neutralleiter:
-Brücke verbindet die Klemmen 4-5.
-Neutralleiter auf 4-5.
-keine weiteren Brücken.
-Schutzleiter auf
-Phasenreihenfolge nach 1-2-3.
Abkürzung Funktion
L
Phasenleiter L1 braun, L2 schwarz, L3 grau
N
Neutralleiter blau
PE
Schutzleiter
EHE155-2_KC4-2
DE
.
Aderfarben
grün-gelb
Version E1.0 DE 04/2016
Art der
Anschluss-
leitung
H05VV-
F5G2,5
oder
H05VV-
F5G1,5
Bemerkungen
früher: L1=R
L2=S
Seite 15 von 46
L3=T
