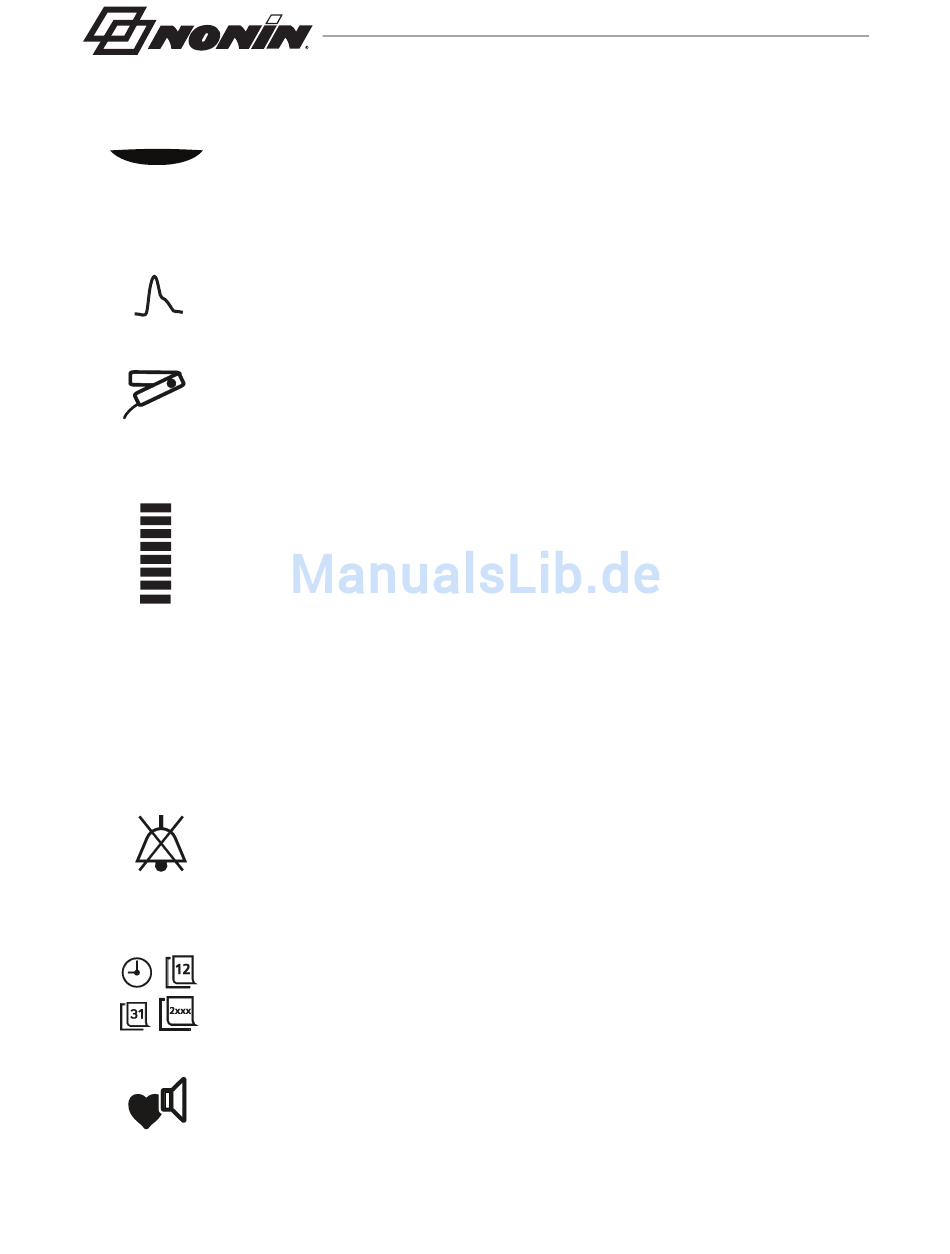

Indikatoren und Symbole

Hauptalarm-LED
Schnell blinkende rote LEDs weisen auf einen Patientenalarm hoher
Priorität hin. Langsam blinkende gelbe LEDs weisen auf einen Alarm
mittlerer Priorität (Gerätealarm) hin.
Pulsqualität-LED
Diese LED blinkt, um ein unzureichendes Pulssignal anzuzeigen. Bei
anhaltender schlechter Pulssignalqualität leuchtet die LED kontinuierlich.
Pulsoximetriesensor-LED
Die Pulsoximetersensor-LED zeigt an, wenn ein Sensor abgetrennt wird,
eine Funktionsstörung aufweist, falsch positioniert oder mit diesem
Monitor nicht kompatibel ist.
Pulsstärkebalken-LED
Diese dreifarbige Balkenanzeige mit 8 Segmenten zeigt die vom
Oximeter gemessene Pulsstärke an. Die Balkenanzeige ändert die Farbe
abhängig von der Pulsstärke. Die Farbe und Höhe des
Pulsstärkebalkens ist proportional zur Pulsamplitude. Bei niedriger
Pulsamplitude geht das Gerät in den Alarmmodus hoher Priorität über.
Die Pulsstärkebalken-LED zeigt auch die Batteriekapazität an. Sie wird in
Stufen von 12 % grün dargestellt. Dabei weist gelb auf eine leere Batterie
und grün auf die zur Verfügung stehende Batteriekapazität hin.
Alarmstummschaltungs-LED
Wenn diese gelbe LED blinkt, wird angezeigt, dass der Alarmton 2
Minuten lang stummgeschaltet wird. Wenn die Alarmstummschal-tungs-
LED kontinuierlich leuchtet, ist die Lautstärke des Alarmtons auf weniger
als 45 dB eingestellt.
LEDs für Uhrzeit, Monat, Tag und Jahr
Wenn diese gelben LEDs leuchten, können die Einstellungen des Avant
9600-Systems für Uhrzeit, Monat, Tag oder Jahr überprüft bzw. mit den
Tasten „Plus" (+) und „Minus" (–) eingestellt werden.
Pulssignallautstärke-LED
Diese gelbe LED zeigt an, dass die Pulssignallautstärke überprüft bzw.
mit den Tasten „Plus" (+) und „Minus" (–) eingestellt werden kann.
6
Grün = gute Pulsstärke
Gelb = marginale Pulsstärke
Rot = schwache Pulsstärke, Alarm hoher Priorität
Anzeigen, Indikatoren und Bedienelemente
