Betrieb des Avant 9600
hinteren Abdeckung auf der Rückseite des 9600 Systems befinden sich zwei Schalter, mit denen
die Schwesternruf-Funktion aktiviert werden kann.
Die Ausgabedauer eines Signals kann über den Optionsschalter 7 gewählt werden. In der
Position NACH UNTEN wird beim Start eines akustischen Alarms ein Signal von 1 Sekunde
ausgegeben, das bis zum Stummschalten des Alarms alle 60 Sekunden wiederholt wird. In der
Position NACH OBEN ist das Schwesternruf-Signal während der gesamten Dauer eines
akustischen Alarms aktiviert.
HINWEIS: Die Stummschaltung von Alarmen wird durch die Schwesternruf-Funktion übersteuert.
Der Schalter des Schwesternruf-Schaltkreises befindet sich nahe am Optionsschalter. Anhand
dieses Schalters kann das System als Schließer- (NO) oder Öffnerkontakt (NC) konfiguriert
werden. Ob der Schalter des Schwesternruf-Schaltkreises des 9600 Systems auf die Schließer-
(NO) oder Öffnerposition (NC) gestellt werden muss, hängt von der Konfiguration des
Schwesternrufsystems des Krankenhauses ab.
Stellung des
Schwesternruf-Schalters
Rechts
Links
Schwesternruf-
Anschluss
Serieller RS232-
Anschluss
Netzstrom-
anschluss
HINWEIS: Der Bediener ist dafür verantwortlich, den Anschluss zwischen dem
Schwesternruf-System und dem Avant 9600 herzustellen und die ordnungsgemäße Funktion
der Verbindung zwischen dem Avant 9600 und dem Schwesternruf-System zu überprüfen.
Elektrischer Zustand des Schwesternruf-Ausgangs
Schwesternruf nicht
aktiviert
geöffnet
geschlossen
1 2

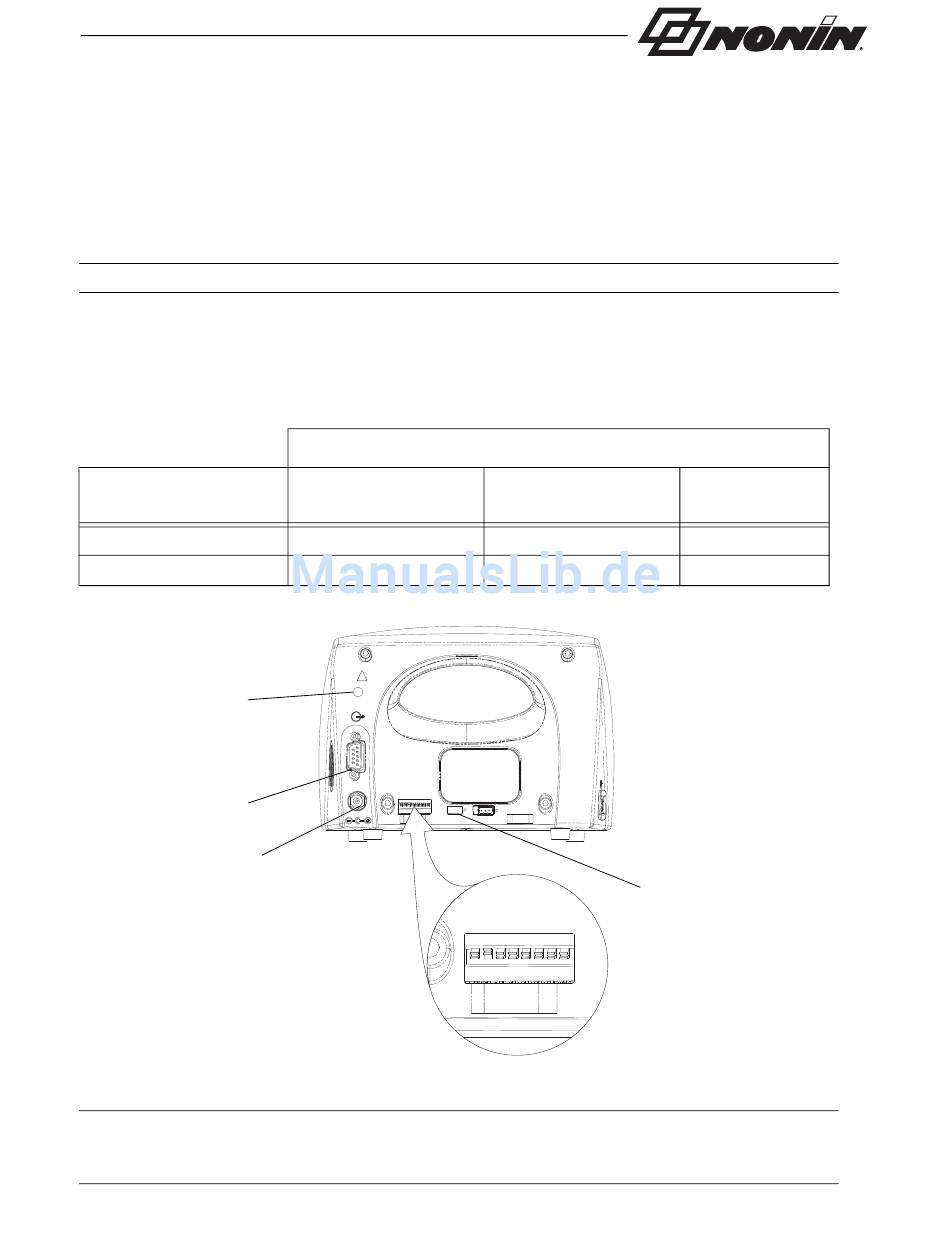

Abbildung 3: Monitor Rückansicht
Schwesternruf aktiviert
geschlossen
geöffnet
Schwesternruf-
3 4 5 6 7 8
STANDBY-Modus
geschlossen
geöffnet
Schalter
15
