K. Fehlersuche

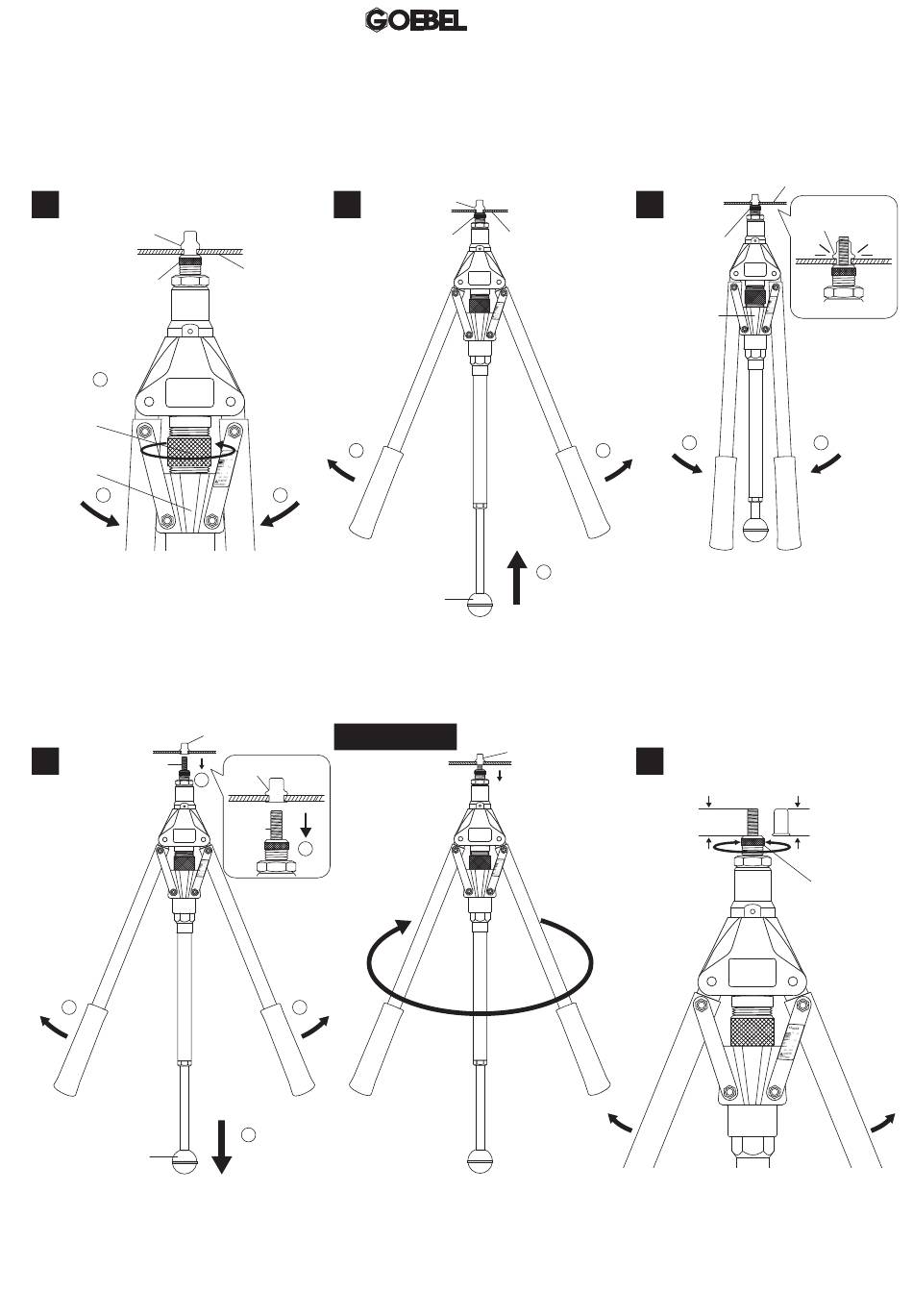

K-1) Die Blindnietmutter ist nach dem ersten Setzen nicht stabil befestigt:

1
Nicht stabil
gesetzte Blindnietmutter
Mundstück
2
Hubeinstellung
aufdrehen, um
Hubabstand zu
vergrößern
Abschlussblock
1
Die Handgriffe fest zusammendrücken, so
dass beide Hebel den Abschlussblock
berühren (1). Die Hubeinstellung nach oben
drehen (2), um den Hubabstand schrittweise
zu vergrößern (1,0mm oder 0,04'').
4
Gewindedorn
1
Aufziehspindelknopf
Beide Handgriffe vollständig öffnen (1). Den
Aufziehspindelknopf nach unten ziehen
(ACHTUNG: nicht drehen!), um das
Mundstück aus der gesetzten Blindnietmutter
und dem Werkstück herauszuschrauben (2).
2
Werkstück
1
1
Aufziehspindelknopf
Beide Handgriffe vollständig öffnen (1). Den
Aufziehspindelknopf nach oben drücken
(ACHTUNG: nicht drehen!), bis die
Blindnietmutter das Mundstück leicht berührt
(2).
BEMERKUNG
Gesetzte Blindnietmutter
+ Werkstück
Gesetzte Blindnietmutter
+ Werkstück
2
Gewinde-
dorn
2
1
2
Nach unten ziehen
(nicht drehen)
ANMERKUNG: Sollte der Gewindedorn
nicht aus der gesetzten Blindnietmutter und
dem Werkstück herausgeschraubt werden
können, das ganze Gerät gegen den
Uhrzeigersinn drehen, um den Gewindedorn
komplett herauszuschrauben.
GO-510
Nicht stabil
gesetzte
Blindnietmutter
Werkstück
Mundstück
2
Nach oben drücken
(nicht drehen)
Gesetzte Blindnietmutter
+ Werkstück
Ganzes Gerät
gegen den Uhrzeigersinn drehen
10
3
Mundstück
Abschlussblock
1
1
Die Handgriffe noch einmal
zusammendrücken (1), um die
Blindnietmutter erneut zu klemmen, bis
beide Hebel den Abschlussblock berühren
und die Blindnietmutter fest gesetzt ist.
Sollte die Blindnietmutter immer noch
nicht fest gesetzt sein, o.g. Schritte noch
einmal wiederholen, bis das Setzen
gelingt.
5
Herausragende
Gewindedornlänge (L)
L
Da der Hubabstand geändert wurde,
sollte unbedingt die herausragende
Gewindedornlänge (L) wieder mit
Blindnietmutternlänge (H) bündig
eingestellt werden.
L = H wie im o.g. Schritt "G"
beschrieben.
Werkstück
Gesetzte
Blindnietmutter
1
Blindnietmutterlänge (H)
H L = H
Mundstück drehen
