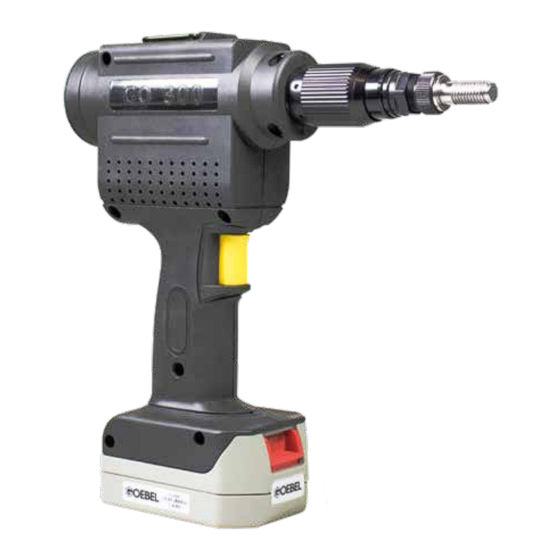

- Seite 1 GO-300 ELEKTROMECHANISCHES, KABELLOSES BLINDNIETSETZGERÄT FÜR BLINDNIETMUTTERN & -SCHRAUBEN...
-
Seite 3: Inhaltsverzeichnis
4.3 Hub einstellen ........11 5. Blindnietmuttern setzen ........13 5.1 Aufspindeln von Blindnietmuttern ........13 5.2 Manuelles Lösen der Blindnietmutter (GO-300, Fig.A) ..13 5.3 Blindnietmuttern setzten (GO-300, Fig.A) ....... 14 6. Schnellladegerät und Akku ........14 6.1Technische Daten ........ -
Seite 4: Übersicht Go-300, Fig. A
1. Übersicht GO-300, Fig. A Artikel- Artikel- Men- Men- Bezeichnung Bezeichnung nummer nummer Z21008H00 Gewindehülse M10 L40608H00 Auslöseknopf L23051H00 Kontermutter Z21011H00 Gewindehülse M5 L23034H00 Gewindedorn M10 Z21010H00 Gewindehülse M6 L41201H00 Verriegelungshülse Z21009H00 Gewindehülse M8 L41209H00 Hub Feineinstellung Z21007H00 Gewindehülse M12 L40117H00 Haltebügel... -
Seite 5: Spezifizierte Verwendung
2.1 Spezifizierte Verwendung Wie in diesem Handbuch beschrieben, ist das Blindnietmutternwerk- zeug nur zum Setzen von Blindnietmuttern und Blindnietschrauben vorgesehen. Das Gerät sollte nur in Innenräumen betrieben werden, in denen die Lufttemperatur zwischen 0 und 55°C und die relevante Luftfeuchtig- keit zwischen 20 und 100% liegt. -
Seite 6: Anwendungsbereich
Richten Sie das Nietwerkzeug niemals auf sich oder andere! 2.3 Anwendungsbereich Blindnietmuttern aller Art von M3 bis M10, aus Stahl bis M12 2.4 Technische Daten Zugkraft: 24.000N Gewicht: 1,72 kg (Akku nicht inbegriffen) Hub: 0 - 8 mm einstellbar Antrieb: Gleichstrommotor Lautstärke: <80dB Abmessungen: siehe Bild GO-300... -
Seite 7: Ausstattung

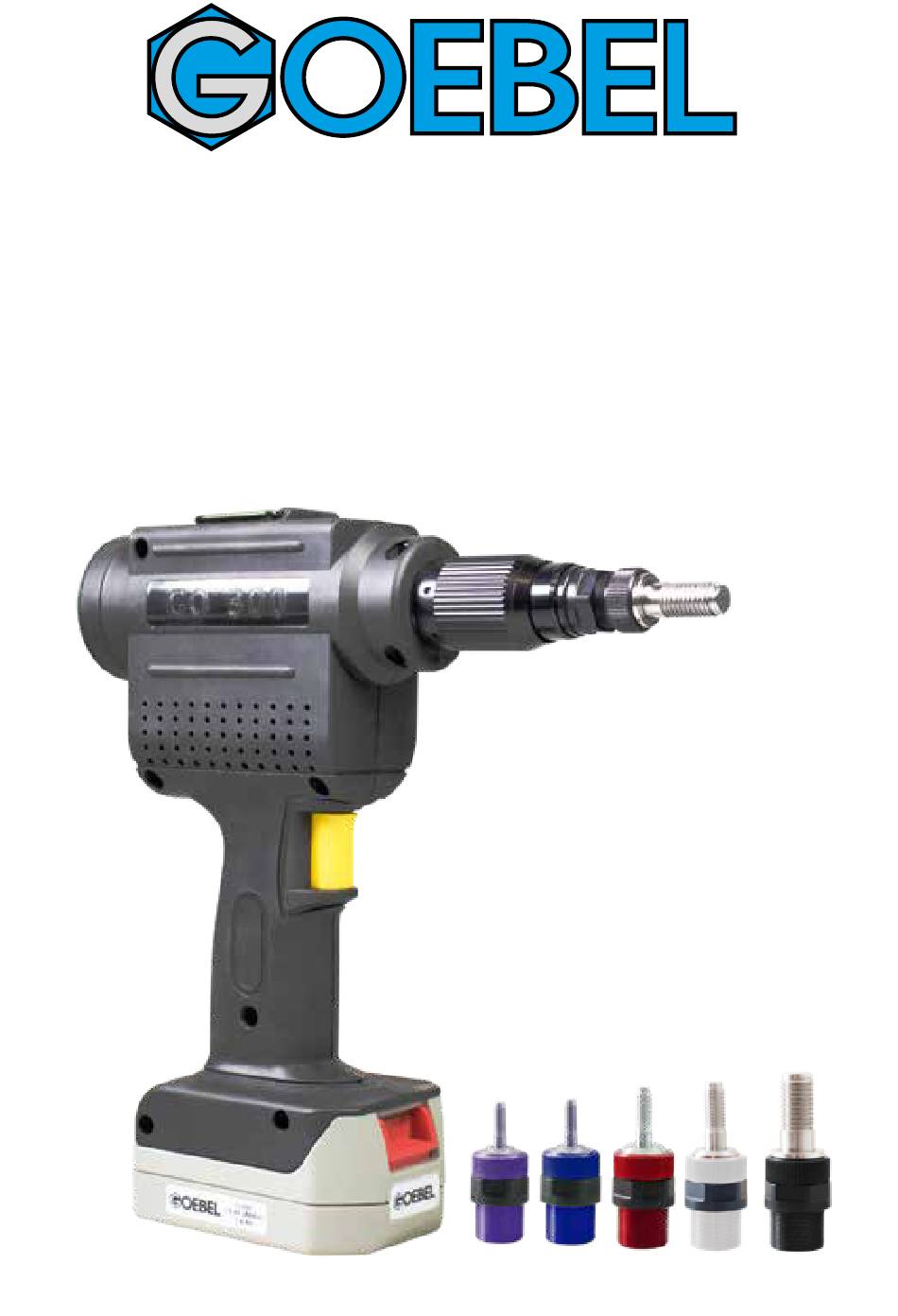

2.5 Ausstattung Gewindehülsen und Gewindedorne Die Gewindehülse M10 und der entsprechende Gewindedorn sind am Werkzeug bei Kauf installiert. M5, M6, M8 und M12 Gewindehülsen und Gewindedorne sind in der Pro- duktverpackung enthalten. Werkzeug: Ein Inbusschlüssel SW5 und ein Doppelkopfmuttern- schlüssel SW16 / 21 gehören zum Lieferumfang Hängebügel: Im Gehäuse eingelassen Schnellladegerät:... -
Seite 8: Teileliste (Go-300, Fig.b)
2.6 Teileliste GO-300, Fig. B... -
Seite 9: Vorbereitung Des Werkzeugs
Wählen Sie dann Gewindehülse und -dorn aus, die der Größe der Blindnietmutter entspricht. 3.1 Zubehör austauschen (GO-300, Fig.A) Gewindehülse und Gewindedorne • Vergewissern Sie sich, dass der Akku aus dem Gerät entnommen wurde. • Lösen Sie die Kontermutter 2 mit dem Schraubenschlüssel 22 (Abb. -
Seite 10: Arbeitsmodus
• Verwenden Sie den Schraubenschlüssel (Fig. 1), um die Konter- mutter 2 leicht anzuziehen. Diese darf nicht übergedreht werden. 4.0 Arbeitsmodus Das elektronische Gangwechselsystem der GO-300 ermöglicht die Einstellung der Arbeitsspannung und des Hubs mit wenigen Knopf- drücken. Legen Sie den Akku ein, bevor Sie Hub und Zugkraft ein- stellen. -
Seite 11: Hub Einstellen
Details der Bedienung werden wie folgt beschrieben: • LED-Anzeige des Multifunktionsdisplays blinkt nicht im Ausgangs- zustand (Abb. 1). • Drücken Sie den Knopf (Abb. 2), dann leuchtet die blaue LED-Anzeige (L und Hub 2) am Display auf (Abb. 3) und zeigt damit die aktuelle Einstellung an. - Seite 12 Einstellung des Hubs mithilfe des Feineinstellungs- rades (5) (Abb.1), wodurch das beste Nietergebnis (Abb.2) sichergestellt wird. Drehen Sie, wie in der Abbildung (GO-300, Abb. A) gezeigt , das Feinabstimmungsrad in die angezeigte Richtung (+/-) bis sich die Blindnietmutter in optimaler Position befindet.
-
Seite 13: Blindnietmuttern Setzen
Gewindehülse 1 anliegen, ansonsten sollte die Längen- einstellung des Gewindedorns 3 angepasst werden (3.1 und 3.2). 5.2 Manuelles Lösen der Blindnietmutter (GO-300, Fig.A) Wenn die Blindnietmutter nicht entsprechend platziert oder das Ge- winde während des Aufspindelns beschädigt wird, so wird die Blind- nietmutter nicht richtig auf der Gewindehülse platziert. -
Seite 14: Blindnietmuttern Setzten (Go-300, Fig.a)
Gewindehülse nicht aufsetzen, d.h. Sie wird auto- matisch abgedreht; Dies ist die automatische Abspindelfunktion der GO-300, um fehler- haften Gebrauch zu vermeiden. Entfernen Sie den Akku 10, prüfen Sie, ob das Gewinde der Gewindehülse zu dem der Blindnietmutter passt. -
Seite 15: Sicherheitsinformation
Hinweis: Bitte beachten Sie die folgenden Sicherheitsvorkehrungen, um Stromschläge, Verletzungen und/oder Feuer zu vermeiden: • Es dürfen nur die von GOEBEL gelieferten Akkus und Ladege- räte zum Betreiben des Werkzeugs verwendet werden. • Überprüfen Sie regelmäßig den Stecker, das Netzkabel und das Ladegerät. -
Seite 16: Ladevorgang
-5°C und +55°C! • Nehmen Sie das Ladegerät aus der Verpackung, schließen Sie das Netzteil an, legen Sie den Akku von GOEBEL richtig in das Ladegerät ein und beachten Sie die Richtung der Elektroden. Setzen Sie den Akku mit leichtem Druck ein und er wird automa- tisch aufgeladen. -
Seite 17: Sicherheitshinweise Für Die Verwendung Des Ladegeräts
• Mit dem Tiefentladungsschutz (ECP) kann der Akku von GOEBEL etwa 1000 Mal aufgeladen werden. • Während der Benutzung den Akkuladestand prüfen (6.4) • Der Akku kann nach dem Abkühlen wieder eingelegt werden. • Laden Sie den Akku nicht nach jedem Gebrauch auf. -
Seite 18: Instandhaltung Und Reparatur
Wenn die Batterie ersetzt werden muss, befolgen Sie bitte die fol- genden Regeln: • Bitte senden Sie den verbrauchten Akku zurück an GOEBEL. • Entsorgen Sie den verbrauchten Akku niemals im Müll. Werfen Sie ihn niemals ins Feuer oder Wasser! 9.0 Fehlerbehebung... -
Seite 19: Blindnietmutter Kann Nicht Abgespindelt Werden
Verwenden Sie zum Abspindeln den Inbusschlüssel (5.2 und 5.3.2; Abb.1, 2, 3 , 4). Fehlfunktionswarnleuchte 9 Besonderer Warnhinweis: Der Akku muss vor dem (GO-300 Fig.A) blinkt oder Einstellen entfernt werden, da es sonst zu Verlet- leuchtet durchgehend zungen kommen kann! Verwenden Sie zum Abspindeln den Inbusschlüssel... -
Seite 20: Tägliche Wartung
• Wartungstechniker müssen entsprechend ausgebildet sein. Bei Schwierigkeiten schicken Sie das Werkzeug zur Reparatur an einen autorisierten Händler oder den Hersteller GOEBEL. • Nach dem Setzen einer Blindnietmutter sollte das Bohrloch nicht mehr bearbeitet werden. Richten Sie das Werkzeug nicht auf sich... -
Seite 21: Garantie Und Ce-Zertifizierung
Wert des Werkzeugs selbst, nicht einge- schlossen sind Schäden am bearbeiteten Material (Bauteil). • Bei Problemen wenden Sie sich bitte an Ihren Händler oder direkt an GOEBEL, um Unterstützung zu erhalten. 12.2 CE-Zertifizierung Authentizität CE-Konformitätserklärung Hiermit erklären wir, dass das Akku-Werkzeug den folgenden Nor-... - Seite 24 Quality The First Time GOEBEL GMBH MÜHLENSTRASSE 2-4 D-40699 ERKRATH PHONE: +49 (0)211 24 5000 0 SALES@GOEBEL-GROUP.COM...
