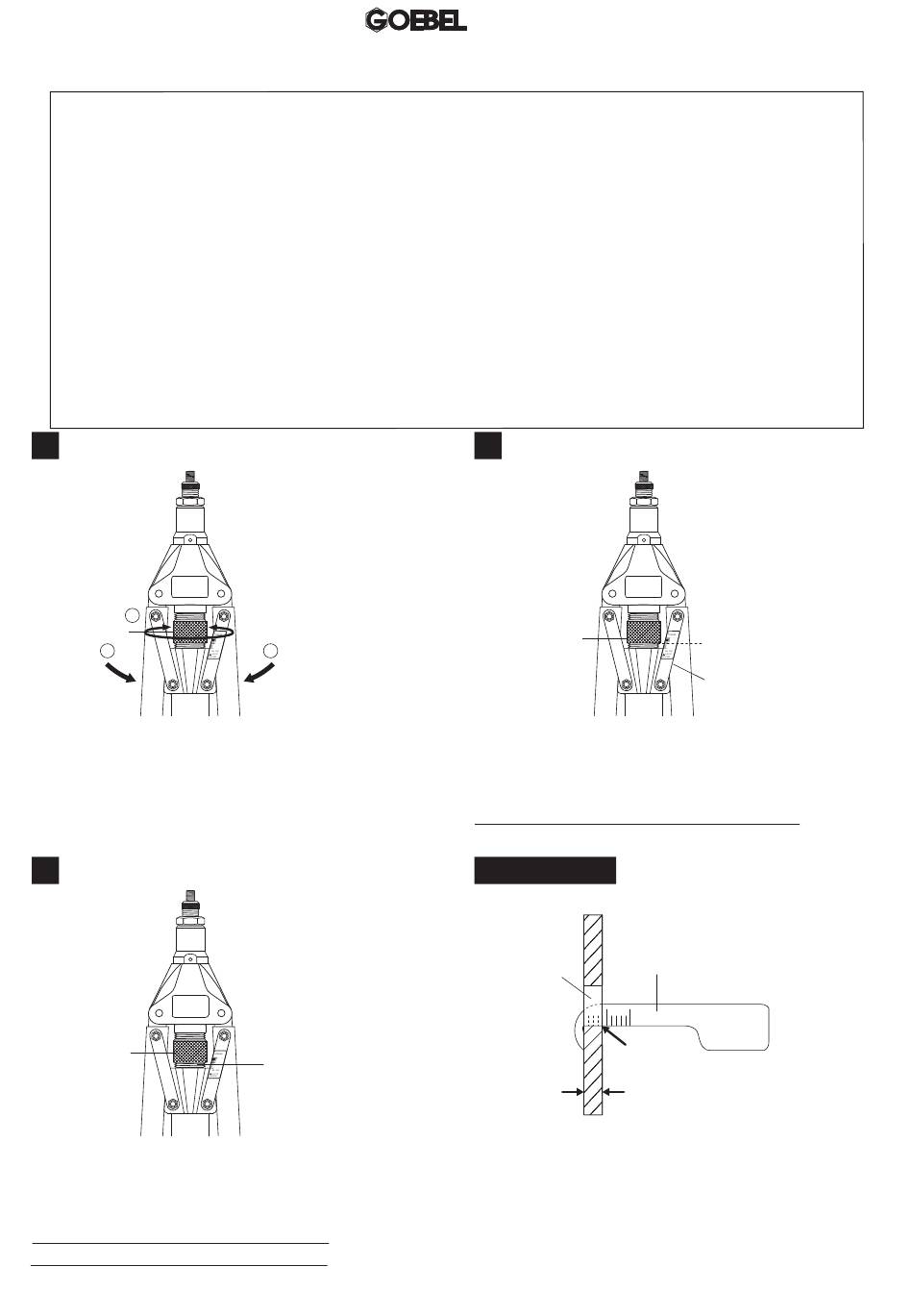

F. EINSTELLUNG DES RICHTIGEN HUBABSTANDES
●
Der richtige Hubabstand wird durch die Stärke des Werkstücks und den Klemmbereich der
Blindnietmutter bestimmt. Jede Blindnietmutter hat einen eigenen Klemmbereich mit Maximal- und
Minimalwerten.
●
Die Stärke des Werkstücks muss innerhalb des Klemmbereichs oder zwischen Maximal- und
Minimalwert der Blindnietmutter liegen, damit der Setzvorgang sicher und stabil ist.
●
Falls der maximale Klembereich der Blindnietmutter kleiner als die Stärke des Werkstücks ist, kann
es zur Beschädigung des Nietgerätes und des Blindnietmutterngewindes führen.
●
Falls der minimale Klemmbereich der Blindnietmutter größer als die Stärke des Werkstücks ist,
kann die Blindnietmutter in diesem Werkstück nicht ordnungsgemäß verarbeitet werden.
●
Falls der Hub mit zu langem Abstand eingestellt wurde, kann es zur Beschädigung des Nietgerätes
und des Blindnietmutterngewindes führen. Bei zu kurzem Hubabstand kann die Blindnietmutter
nicht ausreichend fest in das Werkstück gesetzt werden.
1
2
Hubeinstellung
drehen
1
Beide Handgriffe vollständig schließen (1).
Hubeinstellung drehen (2), um den richtigen
Hubabstand einzustellen.
Hierfür gibt es zwei Möglichkeiten.
3
Hubeinstellung drehen
Möglichkeit 2: Hubeinstellung drehen, um die Anzahl
aller sichtbarer schwarzer Linien
(Hubeinstellhinweislinien) zu finden:
1 schwarze Linie = 1 mm oder 0,04'' Hubabstand
Alle sichtbare schwarze Linien = Hubabstand
[ ACHTUNG ]
1
1 schwarze Linie = 1 mm oder 0,04''
Alle sichtbare schwarze Linien = Hubabstand
GO-510
2
Hubeinstellung drehen
Möglichkeit 1: Hubeinstellung drehen, um die Zahl am
Hubeinstellanzeiger zu finden, die sich parallel zur
unteren Kante der Hubeinstellung befindet:
Zahl am Hubeinstellanzeiger = Hubabstand
Bemerkung
Bohrloch im
Werkstück
Stärke des
Werkstück
BEMERKUNG: Das kleine Lineal wurde extra für die
Bemessung der Stärke des Werkstückes entworfen.
6
Zahlen am Hubeinstellanzeiger = Hubabstand
Hubeinstellanzeiger
Kleines Lineal
4 mm
4 mm
