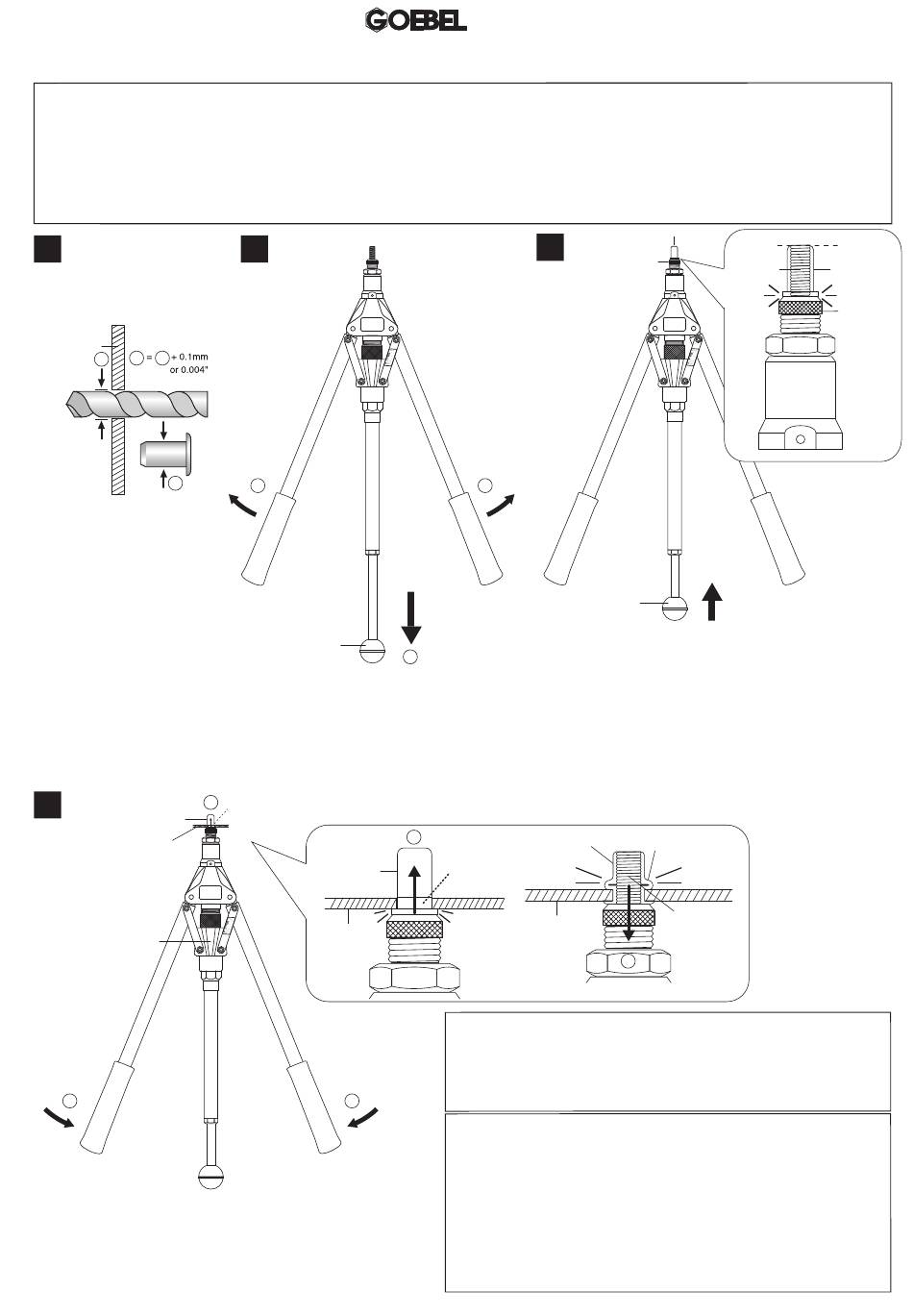

H. ANLEITUNG ZUM SETZEN VON BLINDNIETMUTTERN
VORSORGEMAßNAHME:
Bevor Sie das Gerät benutzen, bitte unbedingt die o.g. Schritte ausführen: Schritt "E", um Gewindedorn und
Mundstück in der richtigen Göße zu installieren; Schritt "F", um den Hub richtig einzustellen; und Schritt "G",
um die richtige herausragende Gewindedornlänge (L) einzustellen.
Nur so wird ein sicheres Setzen der Blindnietmuttern mit diesem Gerät garantiert.
1
Werkstück
1
2
1
2
Loch in das Werkstück bohren bzw.
stanzen. Der Bohrlochdurchmesser
(1) sollte 0,1 mm oder 0.004''
größer als der
Blindnietmutterdurchmesser (2)
sein.
4
Aufgeschraubte
Blindnietmutter
Werkstück
Abschlussblock
2
Die aufgeschraubte Blindnietmutter in das vorgebohrtes Loch
einführen, bis sie das Werkstück berührt (1). Die Handgriffe
zusammendrücken, bis beide Hebel den Abschlussblock
berühren (2). Dies führt den Gewindedorn abwärts (3) und die
Blindnietmutter wird durch die Wölbungsformung auf der
Rückseite des Werkstücks fest gesetzt.
2
1
Aufziehspindelknopf
Die Aufziehspindel halten, damit sich
beide Handgriffe automatisch
vollständig öffnen (1). Den
Aufziehspindelknopf komplett nach
unten ziehen
(ACHTUNG: nicht drehen!) (2).
1
Vorgebohrtes Loch
Aufgeschraubte
Blindnietmutter
Werkstück
2
GO-510
3
1
Aufziehspindelknopf
Nach unten ziehen
(nicht drehen)
2
Die Blindnietmutter auf den Gewindedorn aufschrauben,
indem der Aufziehspindelknopf langsam nach oben
gedrückt wird. (ACHTUNG: nicht drehen!), bis die
Blindnietmutter das Mundstück berührt. Die
Blindnietmutter sollte das Mundstück nur leicht berühren,
ohne Druck. Die aufgeschraubte Blindnietmutter und der
Gewindedorn müssen bündig sein.
1
Gesetzte
Blindnietmutter
Vorgebohrtes Loch
Werkstück
BEMERKUNG:
Es wird empfohlen, beide Handgriffe mit gleicher Kraft
zusammenzudrücken, damit eine korrekte Wölbung
auf der Rückseite des Werkstückes geformt wird.
Sollte Ihre Handkraft nicht ausreichen, um beide Hebel
bis an den Abschlussblock zu drücken, stoppen Sie
diesen Vorgang. Das Problem könnte durch einen zu
großen Hubabstand verursacht werden. Verkürzen Sie
den Hubabstand, damit weder das Gerät noch das
Blindnietmutterngewinde beschädigt werden.
(Siehe Fehlersuche K-2)
8
Blindnietmutter
Mundstück
Gewindedorn
Nach oben drücken
(nicht drehen)
Wölbung
Gewindedorn
abwärts
3
[ ACHTUNG ]
bündig
aufgeschraubte
Blindnietmutter
Mundstück
