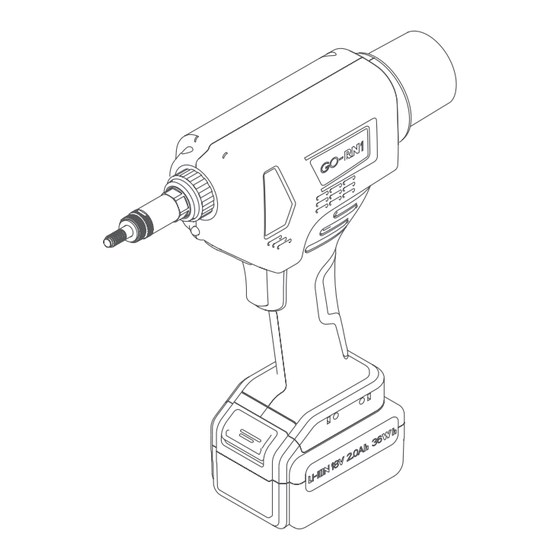

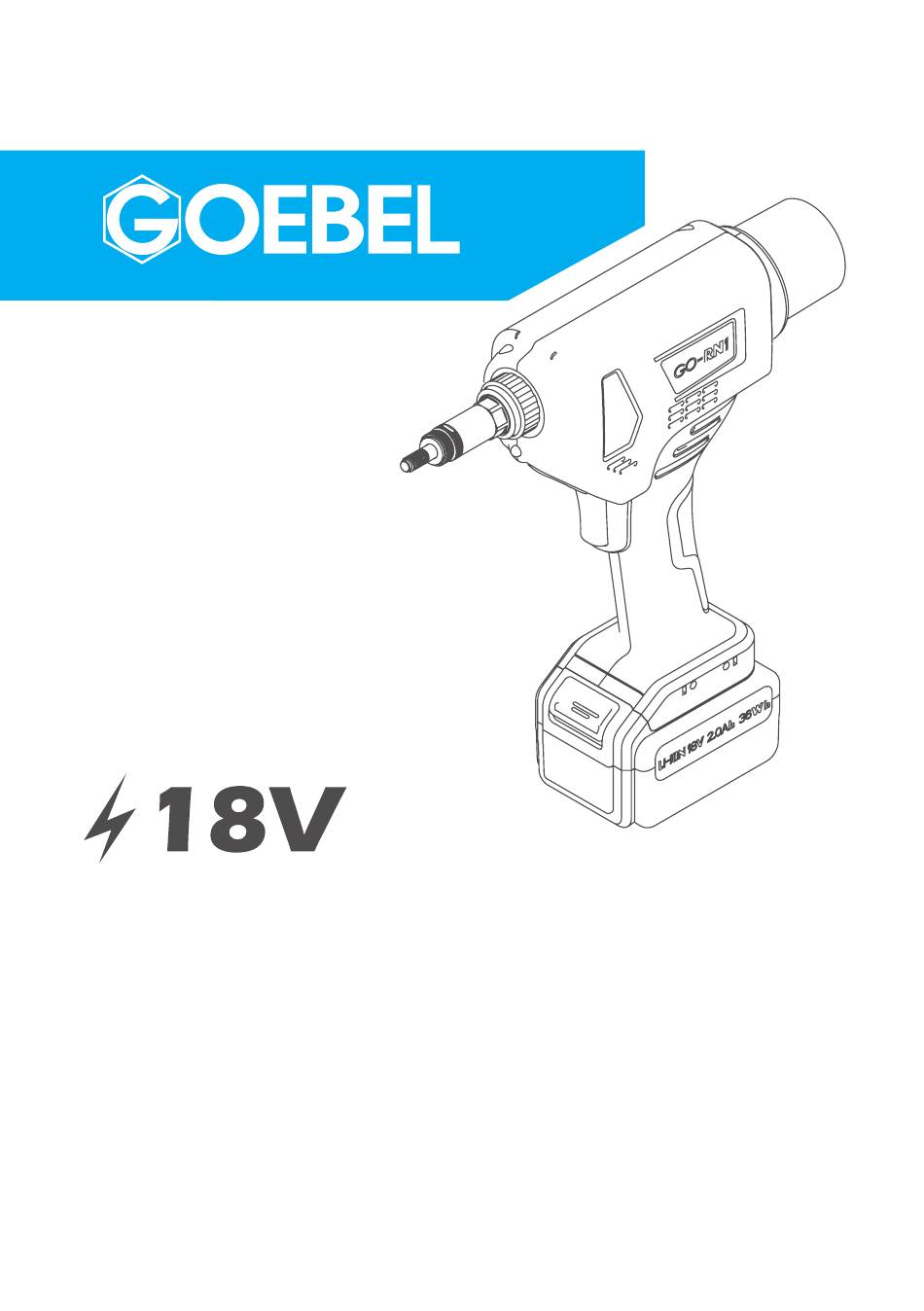

- Seite 1 GO - RN1 GO - RN2 GO - SN1 Cordless Blind Rivet Nut Battery Tool...
-
Seite 2: Inhaltsverzeichnis
4.4 Setzanleitung für den Nietvorgang 4.5 Nieten bei speziellen Einsätzen 5. Ladegerät & Batterien 5.1 Technische Parameter 5.2 Gebrauch des Ladegeräts 5.3 Gebrauch der Batterie 6. FAQ (Fragen / Antworten) 7. Fehlerbehebung 7.1 Fehlfunktionen 7.2 Mögliche Ursachen 7.3 Korrekturmaßnahmen 8. Schutzbedingungen & CE-Zertifizierung www.goebel-group.com... -
Seite 3: Sicherheitsvorkehrungen
Ort und außerhalb der Reichweite von Kindern aufbewahrt werden. Bitte bewahren Sie die Verpackungskartons und das Zubehör auf und behandeln Sie diese sorgfältig. • Das Werkzeug und das Zubehör sollten in den Kunsstoffkoffer gelegt, an einem tro- ckenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden. www.goebel-group.com... - Seite 4 Problem festgestellt wird, sollte es vom Wartungspersonal repariert werden • Das Wartungspersonal muss über professionelle Fähigkeiten verfügen; nur qualifizierte Fachleute können Reparaturen durchführen. Im Zweifelsfall senden Sie das Gerät bitte zur Reparatur an den autorisierten Händler oder Hersteller zurück. • Bei der Wartung müssen Original-Ersatzteile verwendet werden. www.goebel-group.com...
-
Seite 5: Wartung
Batterie bitte unbedingt bei einem professionellen Unternehmen zur Entsorgung ab. • Werfen Sie Altbatterien nicht in den Müll, ins Feuer oder ins Wasser! 1. Geräte Übersicht Name des Bauteils Gewindehülse Hintere Abdeckung Gewindedorn Gerätegehäuse Stahlhülse LED Beleuchtung Funktionsanzeige Auslöser Batterie Ladegerät www.goebel-group.com... -
Seite 6: Arbeitsbereich
15,6 mm (verstellbar) Netto Gewicht (inkl. Batterie) 1,5Kg 1,64Kg 1,64Kg Arbeitsbereich M3 - M8 M5 - M12 M5 - M10 Material Spezifikation Alle Materialien und Spezifikationen von Rundschaft-, Spreizblindnietmuttern Teil- und Vollsechskant-Blindnietmuttern. alle Materialien 1.2 Konfiguration / Zubehör (Abb. A) www.goebel-group.com... -
Seite 7: Konfiguration/ Zubehör (Siehe Abb. A)
1.2 Konfiguration* / Zubehör (siehe Abb. A) Teilbezeichnung Code Spec Anzahl Teilbezeichnung Code Spec Anzahl Akku Li-Io 18V 2.0 Ah Schraubschlüssel Akku Ladegerät Plastik Koffer Inbusschlüssel GO - RN1 Konfiguration Teilbezeichnung Code Spec Anzahl Teilbezeichnung Code Spec Anzahl Gewindehülse Gewindehülse Kontermutter Gewindedorn Gewindedorn Gewindehülse... -
Seite 8: Teilliste (Siehe Abb. B)
2 | Deutsch 7 | Deutsch 1.3 Teilliste (Abb. B) Abb. B www.goebel-group.com... -
Seite 9: Werkzeugstückliste Der Go-Rn-Serie
Gewindedorn M12 PCB Baugruppe Gewindehülse M5 GO-RN2 Teileliste Standard Code Teilbezeichnung Anzahl Standard Code Teilbezeichnung Anzahl Gewindehülse M6 PCB-Baugruppe Kontermutter Gewindehülse M5 Gewindedorn M6 Gewindehülse M8 Schraubkappe Gewindehülse M10 Haupthülse Gewindedorn M5 Getriebe Gewindedorn M8 Bürstenloser Motor Gewindedorn M10 www.goebel-group.com... -
Seite 10: Vorbereitung Des Werkzeugs
(eingerastet ist nach einem 60 Grad dreh, ein Klick Geräusch ist zu hören, die Hülse ist über dem Sechskant auf dem Gewindedorn) – der Gewindedorn ist richtig in- stalliert ④ die Gewindehülse wird aufgeschraubt ⑤ und mit dem Schraubenschlüssel wird die Kontermutter festgezogen ⑥ die Batterie wird zuletzt ins Werkzeug gesteckt www.goebel-group.com... -
Seite 11: Einstellung Des Gewindedorns
➀ Betriebsanzeigeleuchte Taste Taste ➀ einmal drücken zur Überprüfung der Batterie. Die Betriebsanzeigelampe ➁ ist immer grün am Leuchten: • Volle Anzeige, 100% Energie • Drei Leuchten, 75% Energie • Zwei Leuchten,50% Energie • Eine Leuchte, 25%Energie. Bitte laden! www.goebel-group.com... -
Seite 12: Überprüfung Des Werkzeugs
L einzustellen. Drücken Sie die Taste ➂ für 1.5 Sekunden, um die den Zugkraftmodus einzustellen. Bei jedem Drücken leuchtet die Zugkraftanzeige ➁ immer grün und die Zugkraft wird abwech- selnd zwischen L-H umgeschaltet. ➀ Hubkontrollleuchte ➁ Zugkraft-Kontrollleuchte ➂ Knopf www.goebel-group.com... -
Seite 13: Einstellung Des Hubs
0,6 mm 4,4 mm blinkt schnell 3 Gänge höher, das grüne Licht ist 0,6 mm 0,9 mm 4,8 mm an und blinkt nicht Voller Hub (alle Gänge), das grüne 6 mm 9 mm 15,6 mm Licht ist immer an www.goebel-group.com... - Seite 14 2 | Deutsch 13 | Deutsch www.goebel-group.com...
-
Seite 15: Einstellung Des Nietmodus
Zum Umstellen auf den vollautomatischen Nietmodus, muss die Taste ➂ 3 Sekunden gedrückt werden und das grüne Licht blinkt! Um in den konventionellen Nietmodus umzustellen, muss die Taste ➂ 3 Sekunden gedrückt werden und das grüne Licht blinkt nicht mehr, es ist nur grün. www.goebel-group.com... -
Seite 16: Werkzeug Operation
Daher ist eine Vorinstallation (Probenietung) erforderlich, wenn die Funktion eingestellt ist (vor der offiziellen Vernietung) (Abb. 1) Wir empfehlen Ihnen zur optimalen Verarbeitung die Blindnietmuttern des Fabrikats GOEBEL einzusetzen. Schrauben Sie die Blindnietmutter manuell um ½ Drehung entsprechend der obigen Abbildung, vertikal und gerade auf den Gewindedorn! ➁... -
Seite 17: Überprüfung Der Gesetzten Blindnietmutter
Sechskantloch am hinteren Ende in Pfeilrichtung in Abbildung ➂ ein, lösen Sie die Blindnietmutter, die von dem Gewindedorn gegen den Uhrzeigersinn in Pfeilrichtung in Abbildung ④ blockiert ist, installieren Sie die Batterie in Abbildung ⑤, siehe Abbildung ⑥, der Gewindedorn fährt nach dem Betätigen des Auslösers automatisch aus. www.goebel-group.com... -
Seite 18: Setzanleitung Für Den Nietvorgang
Pfeilrichtung in das Werkstücks gesteckt, beachten Sie bitte die vertikale Ausrichtung! ➂ Betätigen die den Auslöser um den Nietvorgang der Blindnietmutter durchzuführen. ④ Nach dem Setzvorgang fährt der Gewindedorn automatischer zurück (Abspindeln der Blindnietmutter) und der Nietvorgang ist abgeschlossen. www.goebel-group.com... -
Seite 19: Ladegerät & Batterien
• Der Akku verfügt über einen Tiefentladeschutz (ECP) und kann etwa 1000 Mal wieder auf- geladen werden. • Setzen Sie das Ladegerät erst ein, wenn die Batterie ausreichend abgekühlt ist. • Wenn die Betriebsdauer der Batterie bei normalem Gebrauch deutlich verkürzt ist, zeigt dies an, dass die Batterie ersetzt werden sollte. www.goebel-group.com... -
Seite 20: Faq (Fragen / Antworten)
6. FAQ Deutsch | 19 Fragen Antworten ▶ ▶ Batterie Ist es in Ordnung, diese für eine lange Zeit Laden Sie den Akku alle 6 Monate auf, da dieser sich sonst nach 6 Monaten von der Leistung nicht zu benutzen verschlechtern kann. -
Seite 21: Schutzbedingungen & Ce-Zertifizierung
Wert des Produkts selbst beschränkt und betrifft nicht die relevanten Teile. Wenn Sie Fragen haben, wenden Sie sich bitte umgehend an Ihren örtlichen Händler oder direkt an GOEBEL um Hilfe zu erhalten. Wir erklären hiermit, dass dieses Akku-Werkzeug den folgenden Normen und der Standarddokumentation entspricht, wenn es in Übereinstimmung mit der Bedienungs-...
