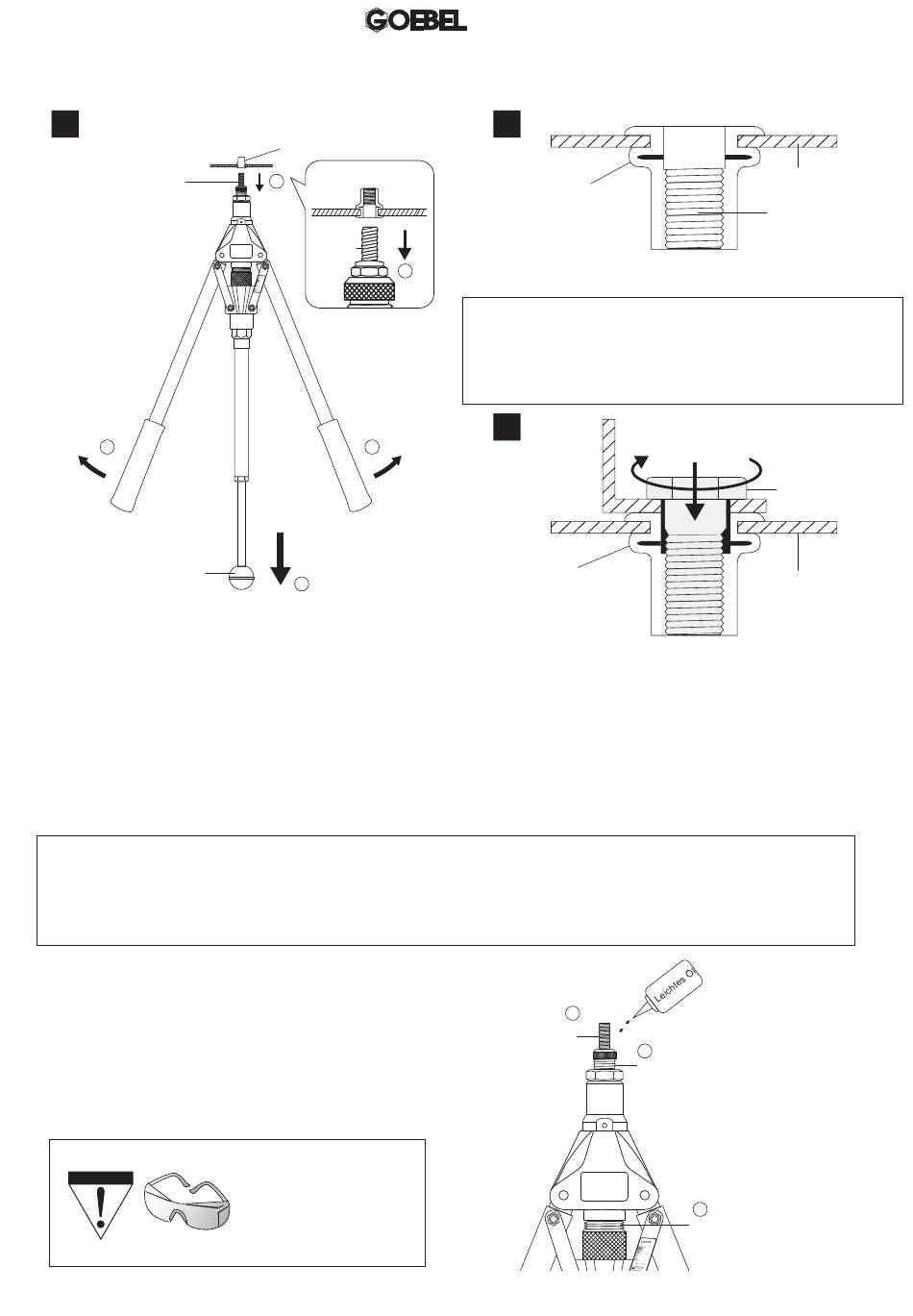

H. ANLEITUNG ZUM SETZEN VON BLINDNIETMUTTERN
5
Gewindedorn
1
Aufziehspindelknopf
Beide Handgriffe vollständig öffnen (1). Den
Aufziehspindelknopf nach unten ziehen (ACHTUNG: nicht
drehen!) (2), um den Gewindedorn aus der gesetzten
Blindnietmutter komplett herauszuschrauben (3).
I. SETZEN VON GLEICH GROßEN BLINDNIETMUTTERN
Bei der Verarbeitung von Blindnietmuttern gleicher Größe in Folge, den o.g. Schritt "H" wiederholen.
Es ist keine neue Einstellung erforderlich!
ACHTUNG:
Bei jeder neuen Blindnietmutterngröße wird ein TESTSETZEN dringend empfohlen, damit
eine perfekte Vernietung garantiert ist und das Gerät samt Blindnietmutterngewinde vor
jeglichen Schäden bewahrt bleibt.
J. WARTUNG
Dieses Gerät ist sehr robust und betriebssicher. Gelegentlich
sollten jedoch das Gewinde des Gewindedorns (1), das
Mundstück (2) und die Hubeinstellung (3) leicht geölt werden.
WARNHINWEIS
Gesetzte Blindnietmutter + Werkstück
Gesetzte Blindnietmutter
3
+ Werkstück
Gewinde-
dorn
3
1
2
Nach unten ziehen
(nicht drehen)
Zur Arbeitssicherheit
immer eine Schutzbrille
tragen.
GO-510
6
Gesetzte Blindnietmutter
Die Blindnietmutter wurde somit im Werkstück stabil befestigt
und das Blindnietmutterngewinde sicher eingebaut.
ACHTUNG:
Sollte die Blindnietmutter dennoch nicht stabil befestigt sein, lesen
Sie bitte Fehlersuche K-1).
Sollten Sie beide Hebel nicht bis an den Abschlussblock
zusammendrucken können, lesen Sie bitte Fehlersuch K-2).
7
Gesetzte Blindnietmutter
Arbeit abschließen, indem eine Schraube in die gesetzte
Blindnietmutter eingeschraubt wird.
1
Gewinde-
dorngewinde
9
Werkstück
Blindnietmutter-
gewinde
Schraube
Werkstück
2
Mundstückgewinde
3
Hubeinstellunggewinde
