K. Fehlersuche

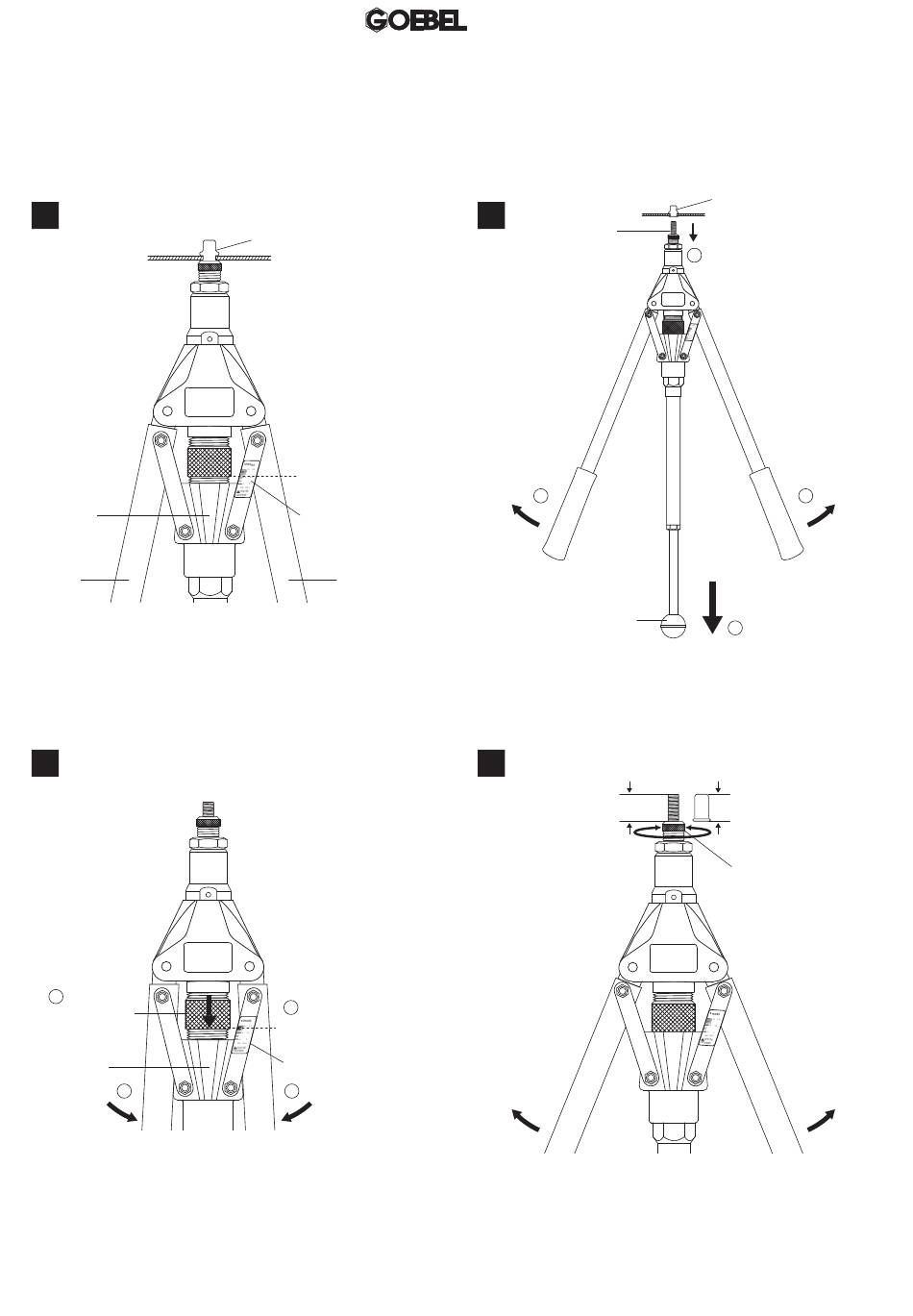

K-2) Der Hubabstand wurde zu lang eingestellt und beide Hebel lassen sich mit
Handkraft nicht bis an den Abschlussblock zusammendrücken:
1
Abschlussblock
Hebel
WARNHINWEIS
Die Handgriffe nicht weiter zusammendrücken!
Mit dem Zusammendrücken aufhören und sich die
"tatsächliche Zahl am Hubeinstellanzeiger" merken.
3
2
Hubeinstellung
nach unten drehen
Abschlussblock
1
Die Handgriffe vollständig schließen (1), bis beide
Hebel den Abschlussblock berühren. Die
Hubeinstellung nach unten drehen, so dass die untere
Kante der Hubeinstellung sich parallel der
"tatsächlichen Zahl am Hubeinstellanzeiger" befindet
(2). Der richtige Hubabstand ist nun wieder eingestellt.
Gesetzte Blindnietmutter
+ Werkstück
Zahl am Hubeinstellanzeiger
Hubeinstellanzeiger
Hebel
2
(Eigentliche) Zahl am Hubeinstellanzeiger
= richtiger Hubabstand
Hubeinstellanzeiger
1
GO-510
2
Gewindedorn
1
Aufziehspindelknopf
Beide Handgriffe vollständig öffnen (1). Den
Aufziehspindelknopf nach unten ziehen (ACHTUNG: nicht
drehen!) (2), um den Gewindedorn aus der gesetzten
Blindnietmutter und dem Werkstück herrauszuschrauben (3).
4
Herausragende
Gewindedornlänge (L)
Da der Hubabstand geändert wurde, sollte unbedingt
die herausragende Gewindedornlänge (L) wieder mit
Blindnietmutternlänge (H) bündig eingestellt werden.
L = H wie im o.g. Schritt "G" beschrieben.
11
Gesetzte Blindnietmutter
+ Werkstück
3
2
Nach unten ziehen
(nicht drehen)
Blindnietmutterlänge (H)
L
H
L = H
Mundstück drehen
1
