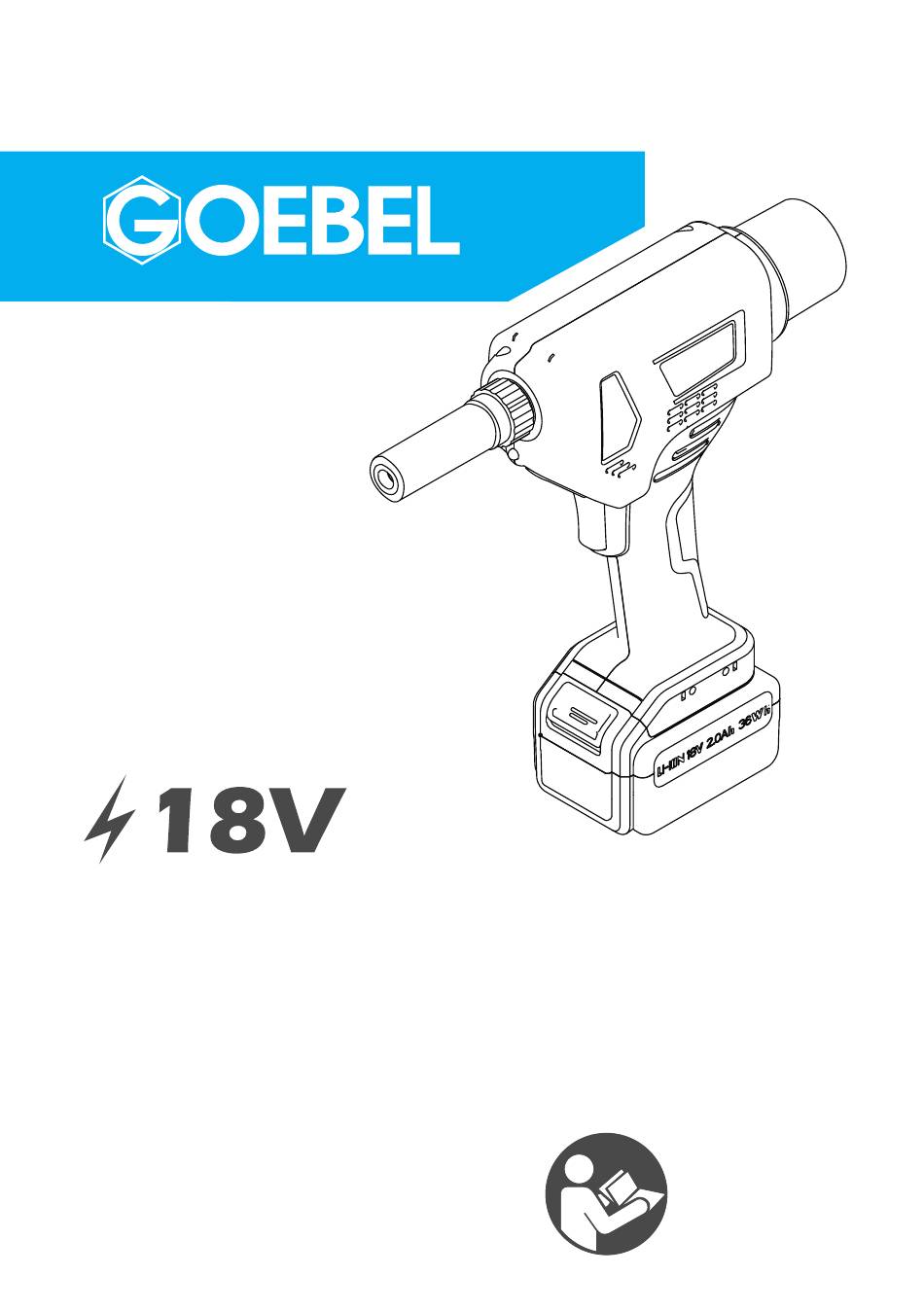

- Seite 1 innovative fastener solutions GO - LB1 Cordless Lockbolt Battery Tool User Manual User Manual...
-
Seite 2: Inhaltsverzeichnis
1.1 Arbeitsbereich 1.1 Technische Parameter 1.2 Konfiguration/ Zubehör (siehe Abb. A) 5 - 6 1.3 Teilliste (siehe Abb. B) 1.4 Werkzeugstückliste der GO-LB1 2. Vorbereitung des Werkzeugs 2.1 Überprüfung der Batterie 2.2 Überprüfung des Werkzeugs 3. Werkzeug Operation (wichtige Tipps vor dem Arbeitsbeginn) 3.1 Vorbereitung und Überprüfung der Spezifikation... -
Seite 3: Sicherheitsvorkehrungen
Ort und außerhalb der Reichweite von Kindern aufbewahrt werden. Bitte bewahren Sie den Verpackungskarton und das Zubehör auf und behandeln Sie diese sorgfältig. • Das Werkzeug und das Zubehör sollten in den Kunsstoffkoffer gelegt, an einem trockenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden. www.goebel-group.com... - Seite 4 Problem festgestellt wird, sollte es vom Wartungspersonal repariert werden • Das Wartungspersonal muss über professionelle Fähigkeiten verfügen; nur qualifizierte Fachleute können Reparaturen durchführen. Im Zweifelsfall senden Sie das Gerät bitte zur Reparatur an den autorisierten Händler oder Hersteller zurück. • Bei der Wartung müssen Original-Ersatzteile verwendet werden. www.goebel-group.com...
-
Seite 5: Wartung
• Wenn Ihr Land oder Ihre Region entsprechende Vorschriften hat, geben Sie die alte Batterie bitte unbedingt bei einem professionellen Unternehmen zur Entsorgung ab. • Werfen Sie Altbatterien nicht in den Müll, ins Feuer oder ins Wasser! 1. Geräte Übersicht Name des Bauteils Schraubkappe Gerätegehäuse Mundstück Batterie LED Beleuchtung Ladegerät Auslöser Auffangbehälter www.goebel-group.com... -
Seite 6: Arbeitsbereich
2 | Deutsch 5 | Deutsch 1.1 Arbeitsbereich / Technische Parameter GO-LB1 Model GO-LB1 Motor 18V Bürstenloser Motor Lärmpegel < 78dB Setzmodus Konventioneller Setzmodus Zugkraft 23000N 16 mm Netto Gewicht (inkl. Batterie) 1,5Kg Arbeitsbereich ø 4,8 bis 6,4 mm Material Spezifikation Alle Materialien und Spezifikationen von Mehrbereichsschließringbolzen und den... - Seite 7 Deutsch | 2 Deutsch | 6 1.2 Konfiguration* / Zubehör GO-LB1 (siehe Abb. A) Teilbezeichnung Code Spec Anzahl Schraubkappe 2277010210 Mundstück Ø 6,4 C6L 2277040210 Ø 6,4 Spannbackenhülse Ø 6,4 C6L 2277040310 Ø 6,4 Spannbacken Ø 6,4 C6L 2277040410 Ø 6,4 Auffangbehälter...
-
Seite 8: Teilliste (Siehe Abb. B)
2 | Deutsch 7 | Deutsch 1.3 Teilliste (Abb. B) Abb. B www.goebel-group.com... -
Seite 9: Werkzeugstückliste Der Go-Lb1
Deutsch | 2 Deutsch | 8 1.4 Werkzeug Stückliste der GO-LB1 (siehe Abb. B) *Bitte beachten Sie, dass die schattierten Teile in der Liste Verschleißteile sind, die Seriennummern 5, 6, 11 sind Strukturteile Standard Code Teilbezeichnung Anzahl Standard Code Teilbezeichnung... -
Seite 10: Vorbereitung Des Werkzeugs
Schraubenschlüssel in Richtung des Pfeils. Nun können Sie gemäß ③ die Schraubkappe, das Mundstück, die Spannbackenhülse und die Spannbacken austau- schen. Sobald der Vorgang abgeschlossen ist, schrauben Sie gemäß ④ die Schraukap- pe wieder auf, mit Hilfe des Schraubenschlüssels. Nun können Sie die Batterie wieder einsetzen. www.goebel-group.com... -
Seite 11: Überprüfung Der Batterie
Wichtiger Hinweis: Sie sparen Energie mit dem automatischen Ruhemodus, kein Betrieb innerhalb einer Minute und das weiße Beleuchtungslicht LED erlischt automatisch. Somit geht das Werkzeug in den automatischen Ruhemodus. Wenn Sie den Abzug erneut drücken, wird die Stromversorgung wiederhergestellt. www.goebel-group.com... -
Seite 12: Werkzeug Operation (Wichtige Tipps Vor Dem Arbeitsbeginn)
Approved by Elias Goebel 01.10.21 Document type Document status Title DWG No. GO-LB1_Bedieungsanleitung Rev. ➂ Das Mundstück der GO-LB1 nimmt nun das Gewinde des Schließringbolzens auf. www.goebel-group.com Dept. Technical reference Created by Approved by Elias Goebel 01.10.21 Document type Document status Title DWG No. - Seite 13 Maschine, wo dieser im Auffangbehälter landet. Der Setz- Title DWG No. GO-LB1_Bedieungsanleitung Rev. Date of issue Sheet vorgang ist komplett abgeschlossen. ⑥ ⑥ Eine Installation von GOEBEL Schließringbolzen kann verschiedene Klemmbereiche mit einer Abmessung abdecken - vorzugsweise eignet sich ® hier der G-GRIP Schließringbolzen aus Edelstahl. www.goebel-group.com...
-
Seite 14: Ladegerät & Batterien
• Der Akku verfügt über einen Tiefentladeschutz (ECP) und kann etwa 1000 Mal wieder aufgeladen werden. • Setzen Sie das Ladegerät erst ein, wenn die Batterie ausreichend abgekühlt ist. • Wenn die Betriebsdauer der Batterie bei normalem Gebrauch deutlich verkürzt ist, zeigt dies an, dass die Batterie ersetzt werden sollte. www.goebel-group.com... -
Seite 15: Faq (Fragen / Antworten)
5. FAQ Deutsch | 14 Fragen Antworten ▶ ▶ Batterie Ist es in Ordnung, diese für eine lange Zeit Laden Sie den Akku mindestens alle 6 Monate auf, da dieser sich sonst nach 6 Monaten von nicht zu benutzen der Leistung verschlechtern kann. ▶... -
Seite 16: Schutzbedingungen & Ce-Zertifizierung
15 | Deutsch 7. Schutzbedingungen & CE-Zertifizierung Gewährleistungsfrist & Wartungsschutz Unsere Produkte haben einen lebenslangen Kundendienst. Wenn sich im Gebrauch ein Qualitätsproblem herausstellt, gewähren wir Garantie. Die Garantiezeit für dieses Werkzeug beträgt 1 Jahr und das Startdatum basiert auf der Verkaufsrechnung. Schäden, die durch normale Abnutzung, Überlastung, unsachgemäßen Gebrauch oder von Menschenhand verursacht wurden, sind von der Garantie nicht abgedeckt.
