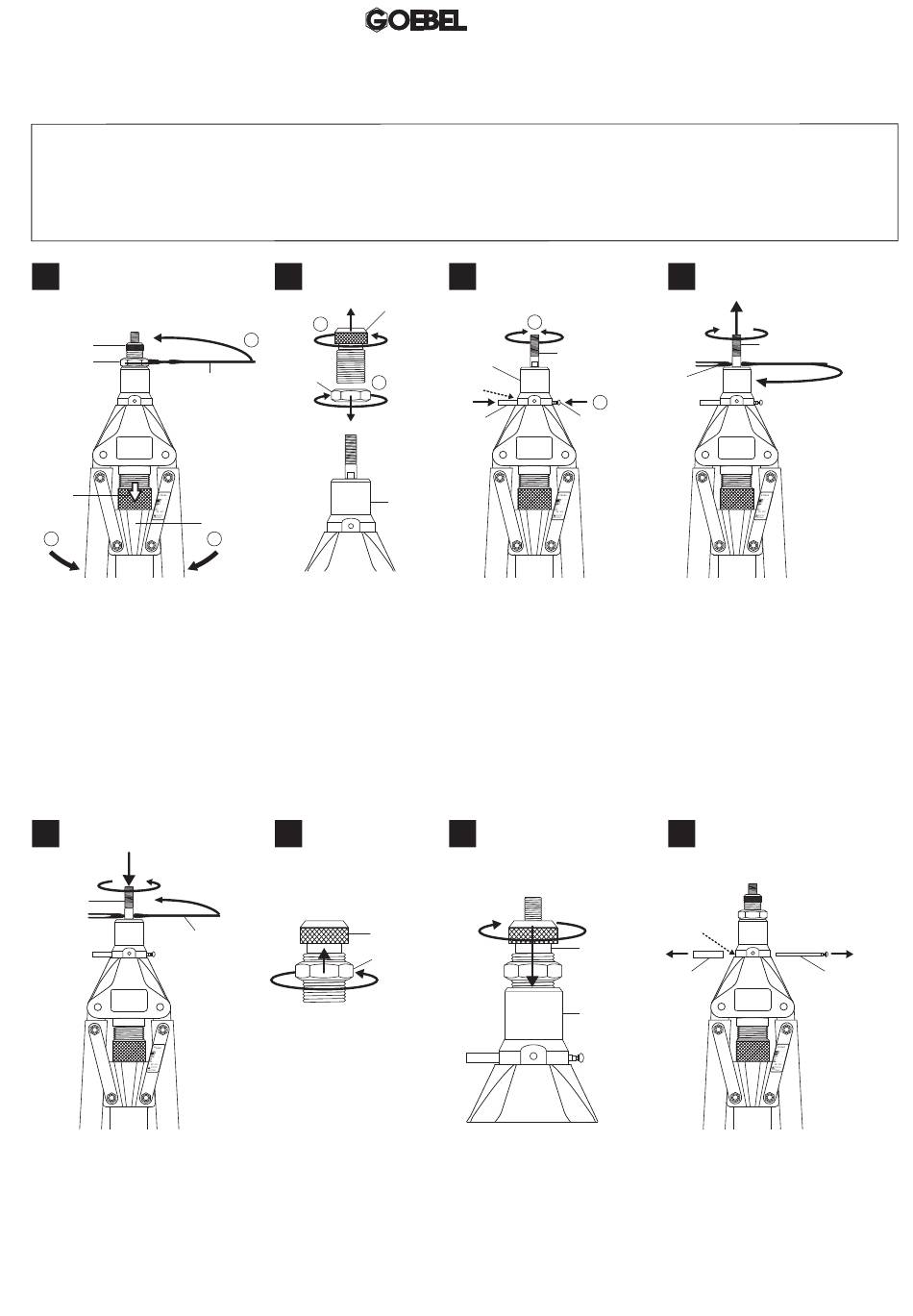

E. AUSTAUSCH VON GEWINDEDORNEN UND MUNDSTÜCKEN
VORSORGEMAßNAHME:
Prüfen Sie die Gewindegröße der einzusetzenden Schraube und Stärke der Werkstücke, um Gewindegröße,
Klemmbereich, Material und Typ der Blindnietmutter zu bestimmen. Danach bohren oder stanzen Sie ein Loch in das
Werkstück zur Befestigung der Blindnietmutter in dementsprechend richtiger Größe.
1
Gegen den Uhrzeigersinn drehen,
um Mundstückverschlussmutter zu lösen
Mundstück
Mundstück-
verschlussmutter
Schraubenschlüssel
Hub-
einstellung
1
Beide Handgriffe vollständig
schließen, indem man die
Hubeinstellung herunterdreht, bis
beide Hebel den Abschlussblock
berühren (1).
Schraubenschlüssel benutzen
und gegen den Uhrzeigersinn
drehen, um die
Mundstückverschlussmutter zu
lösen (2).
5
Gegen den Uhrzeigersinn
drehen, um Gewindedorn
einzusetzen
Gewindedorn
Schraubenschlüssel
Mit Hilfe des Schraubenschlüssels
gegen den Uhrzeigersinn drehen,
um den Gewindedorn in die
Dornaufnahme einzuschrauben.
(Achtung: Die Dornaufnahme hat
ein linksgängiges Innengewinde).
2
1
2
Mundstück-
verschlussmutter
2
Abschlussblock
1
Mundstück und
Mundstückverschlussmutter
mit der Hand vom Kopf
(Stahlhülse) abschrauben
(1). Danach die
Mundstückverschlussmutter
vom Mundstück
abmontieren (2).
6
Mundstück
Mundstück-
verschlussmutter
Die
Mundstückverschlussmutter
nun mit der Hand auf das
Mundstück aufschrauben.
GO-510
3
Mundstück
1
Kopf (Stahlhülse)
Schnellwechsel-
öffnungen
Stiftschlüsselaufnahme
Kopf (Stahlhülse)
Den Gewindedorn per Hand so
drehen, dass beide
Schnellwechselöffnungen am
Kopf (Stahlhülse) so ausgerichtet
sind, dass die Löcher der
Schnellwechselöffnung frei sind
(1).Danach den Stiftschlüssel in
die Schnellwechselöffnung
hineinstecken und die
Stiftschlüsselaufnahme mit Hilfe
des Stiftschlüssels fixieren (2).
Die freie Drehung der
Dornaufnahme ist somit gesperrt.
7
Im Uhrzeigersinn drehen,
um das Mundstück in den
Kopf (Stahlhülse)
einzuschrauben.
5
4
Gewindedorn drehen
Schraubenschlüssel
2
Stiftschlüssel
Mit Hilfe eines
Schraubenschlüssels im
Uhrzeigersinn drehen, um den
Gewindedorn von der
Dornaufnahme abzumontieren.
(Achtung: Die Dornaufnahme hat
ein linksgängiges Innengewinde).
Das Gerät ist nun für den Austausch
des Gewindedornes und des
Mundstücks in einer anderen Größe
bereit.
8
Schnell-
wechselöffnungen
Mundstück
Stiftschlüsselaufnahme
Kopf (Stahlhülse)
Zum Schluss die
Stiftschlüsselaufnahme
abnehmen und den
Stiftschlüssel aus der
Schnellwechselöffnungen
ziehen.
Gewindedorn
Im Uhrzeigersinn drehen,
um Gewindedorn abzumontieren
Stiftschlüssel
