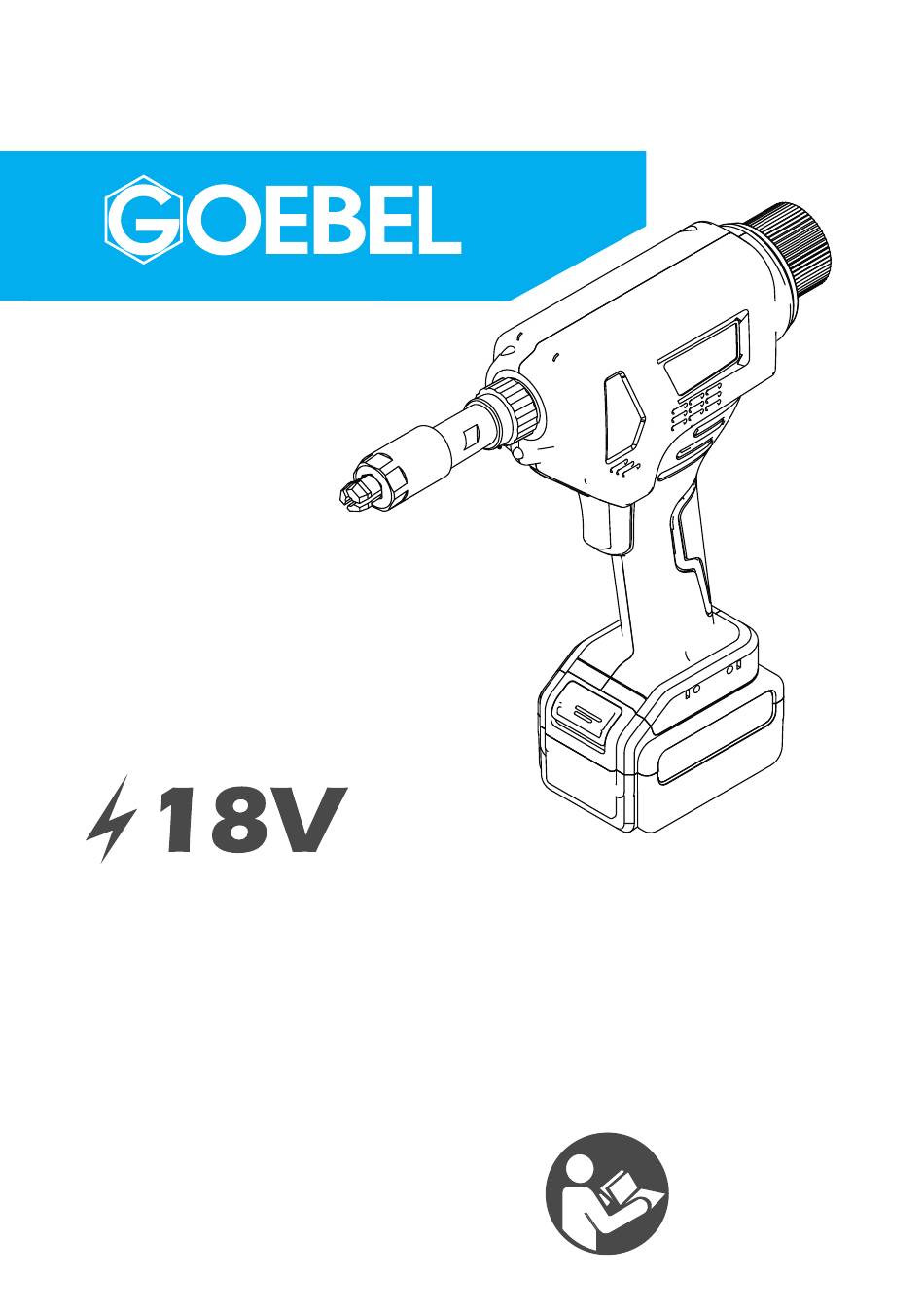

- Seite 1 innovative fastener solutions GO - HX1 Cordless Hex Cutter Battery Tool User Manual User Manual...
-
Seite 2: Inhaltsverzeichnis
1.1 Technische Parameter 1.2 Technische Parameter für die Sechskantstanzung 1.3 Konfiguration/ Zubehör (siehe Abb. A) 1.4 Teilliste (siehe Abb. B) 1.5 Werkzeugstückliste der GO-HX1 2. Vorbereitung des Werkzeugs 2.1 Innen - und Außenmesser wechseln 2.2 Überprüfung der Batterie 2.3 Überprüfung des Werkzeugs 3. -
Seite 3: Sicherheitsvorkehrungen
Ort und außerhalb der Reichweite von Kindern aufbewahrt werden. Bitte bewahren Sie den Verpackungskarton und das Zubehör auf und behandeln Sie diese sorgfältig. • Das Werkzeug und das Zubehör sollten in den Kunsstoffkoffer gelegt, an einem trockenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden. www.goebel-group.com... - Seite 4 • Das Wartungspersonal muss über professionelle Fähigkeiten verfügen; nur quali- fizierte Fachleute können Reparaturen durchführen. Im Zweifelsfall senden Sie das Gerät bitte zur Reparatur an den autorisierten Händler oder Hersteller zurück. • Bei der Wartung müssen Original-Ersatzteile verwendet werden. www.goebel-group.com...
-
Seite 5: Wartung
Batterie bitte unbedingt bei einem professionellen Unternehmen zur Entsorgung ab. • Werfen Sie Altbatterien nicht in den Müll, ins Feuer oder ins Wasser! 1. Geräte Übersicht Name des Bauteils Schraubkappe Endkappe Äußere Klinge Gehäuse Innere Klinge Auslöser Klingenhalterung Batterie LED Beleuchtung Ladegerät www.goebel-group.com... -
Seite 6: Arbeitsbereich
2 | Deutsch 5 | Deutsch 1.1 Arbeitsbereich / Technische Parameter 51,5 GO-HX1 Model GO-HX1 Motor 18V Bürstenloser Motor Lärmpegel < 78dB Setzmodus Konventioneller Setzmodus Zugkraft 16000N 20 mm Netto Gewicht (inkl. Batterie) 1,57Kg Arbeitsbereich M4 bis M8 Material Spezifikation Alle Materialien (Aluminium, Stahl und Edelstahl) 1.2 Technische Parameter für die Sechskantstanzung... -
Seite 7: Konfiguration/ Zubehör (Siehe Abb. A)
Deutsch | 2 Deutsch | 6 1.3 Konfiguration* / Zubehör GO-HX1 (siehe Abb. A) (Abb. A) Teilbezeichnung Code Spec Anzahl Teilbezeichnung Code Spec Anzahl Innere Klinge M6 2277060110 Akku Li-Ion 18V 2.0 Ah 2277012410 Schraubkappe 2277060210 Akku Ladegerät 2277012510 Große Feder... -
Seite 8: Teilliste (Siehe Abb. B)
2 | Deutsch 7 | Deutsch 1.4 Teilliste (Abb. B) Abb. B www.goebel-group.com... -
Seite 9: Werkzeugstückliste Der Go-Hx1
Deutsch | 2 Deutsch | 8 1.5 Werkzeug Stückliste der GO-HX1 (siehe Abb. B) *Bitte beachten Sie, dass die schattierten Teile in der Liste Verschleißteile sind, die Seriennummern 7, 8, 17 sind Strukturteile Standard Code Teilbezeichnung Anzahl Standard Code Teilbezeichnung... -
Seite 10: Vorbereitung Des Werkzeugs
Stellen Sie sicher, dass der Akku wie in der Abbildung gezeigt in Pfeilrich- tung aus dem Werkzeug entfernt wird. ① ⑤ ⑨ Äußere Klinge Äußere Klinge Nut Federkappe ② ⑥ ⑩ Schraubkappe Innere Klinge Endkappe ③ ⑦ Feder Dorn ④ ⑧ Klingenhalter Druckfeder www.goebel-group.com... -
Seite 11: Innere - Und Äußere Klinge Wechseln
Deutsch | 10 Deutsch | 2 2.1 Innere - und Äußere Klinge wechseln ② ① ③ ④ Gemäß Abbildung ① wird zunächst die innere Klinge mit Hilfe des Schraubschlüssels vom Werkzeug gelöst. In Schritt ② wird nun die Schraubkappe auch mit Hilfe des Schraubschlüssels in Pfeilrichtung gelöst. -
Seite 12: Überprüfung Des Werkzeugs
Aufgrund unterschiedlicher Typen und Spezifikationen von Sechskant Blindnietmuttern, die von verschiedenen Lieferanten bereitgestellt werden können, wird die Installationsleistung sehr unterschiedlich sein. Daher ist eine Vorinstallation (Pro- bestanzung) erforderlich, vor dem offiziellen Stanzvorgang. Wir empfehlen Ihnen zur optimalen Verarbeitung die Blindnietmuttern des Fabrikats GOEBEL einzusetzen. www.goebel-group.com... -
Seite 13: Anleitung Für Den Stanzvorgang
Bauteils hingeführt. Noch ist das Bohrloch rund. Beachten Sie, dass dies senkrecht geschieht! ➁ ➁ Die Schneideklingen der GO-HX1 liegen nun am Bauteil an und die innere Klinge ist bereits durch das runde Bohrloch gesteckt. Beachten Sie, dass dies senkrecht geschieht, damit ein exaktes Sechskantloch entsteht! Noch wird der Auslöser nicht betätigt. - Seite 14 ④ Das Sechskantloch ist gestanzt, die Maschine wird nun vom Bau- teil zurück genommen. ⑤ ⑤ Die GO-HX1 wird senkrecht gehalten um Reststücke des Blechs aus den Klingen fallen zulassen. Das entstandene Sechskantloch kann nun weiterverarbeitet werden mit Sechskant-Blindnietmuttern von GOEBEL.
-
Seite 15: Ladegerät & Batterien
• Der Akku verfügt über einen Tiefentladeschutz (ECP) und kann etwa 1000 Mal wieder aufgeladen werden. • Setzen Sie das Ladegerät erst ein, wenn die Batterie ausreichend abgekühlt ist. • Wenn die Betriebsdauer der Batterie bei normalem Gebrauch deutlich verkürzt ist, zeigt dies an, dass die Batterie ersetzt werden sollte. www.goebel-group.com... -
Seite 16: Faq (Fragen / Antworten)
15 | Deutsch 5. FAQ Fragen Antworten ▶ ▶ Batterie Ist es in Ordnung, diese für eine lange Zeit Laden Sie den Akku mindestens alle 6 Monate auf, da dieser sich sonst nach 6 Monaten von nicht zu benutzen der Leistung verschlechtern kann. ▶... -
Seite 17: Schutzbedingungen & Ce-Zertifizierung
Deutsch | 16 7. Schutzbedingungen & CE-Zertifizierung Gewährleistungsfrist & Wartungsschutz Unsere Produkte haben einen lebenslangen Kundendienst. Wenn sich im Gebrauch ein Qualitätsproblem herausstellt, gewähren wir Garantie. Die Garantiezeit für dieses Werkzeug beträgt 1 Jahr und das Startdatum basiert auf der Verkaufsrechnung. Schäden, die durch normale Abnutzung, Überlastung, unsachgemäßen Gebrauch oder von Menschenhand verursacht wurden, sind von der Garantie nicht abgedeckt.
