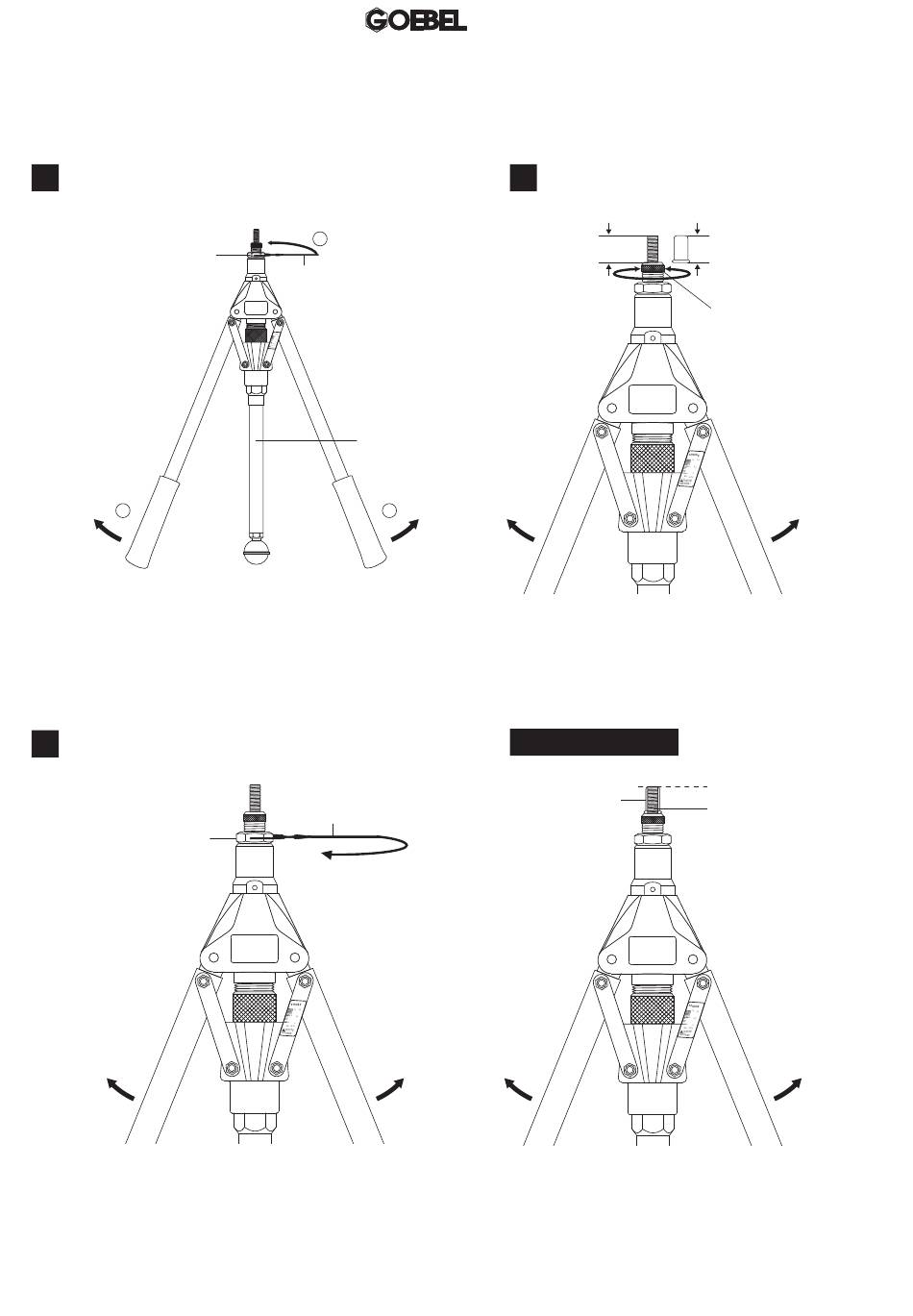

G. EINSTELLUNG DER HERAUSRAGENDEN GEWINDEDORNLÄNGE (L)
1
Mundstückverschlussmutter lösen
1
Nachdem der richtige Hubabstand eingestellt wurde, die
Aufziehspindel halten, damit sich beide Handgriffe
automatisch vollständig öffnen (1). Den Schraubenschlüssel
benutzen und gegen den Uhrzeigersinn drehen, um die
Mundstückverschlussmutter zu lösen (2).
.
3
Mundstückverschlussmutter zudrehen
Zum Schluss den Schraubenschlüssel benutzen und im
Uhrzeigersinn drehen, um die Mundstückverschlussmutter fest
zuzudrehen.
Gegen den Uhrzeigersinn drehen
2
Schraubenschlüssel
Aufziehspindel
1
Schraubenschlüssel
Im Uhrzeigersinn drehen
GO-510
2
Herausragende
Gewindedornlänge (L)
L
Das Mundstück mit der Hand drehen und so einstellen,
dass die herausragende Gewindedornlänge (L) genau
gleich der Blindnietmutterlänge (H) ist. L = H.
BEMERKUNG
Aufgeschraubte
Blindnietmutter
ACHTUNG: Nachdem die herausragende
Gewindedornlänge (L) eingestellt ist, sollten die
aufgeschraubte Blindnietmutter und das obere Ende
des Gewindedorns bündig sein.
7
Blindnietmutterlänge (H)
H
L = H
Mundstück drehen
bündig
Gewindedorn
