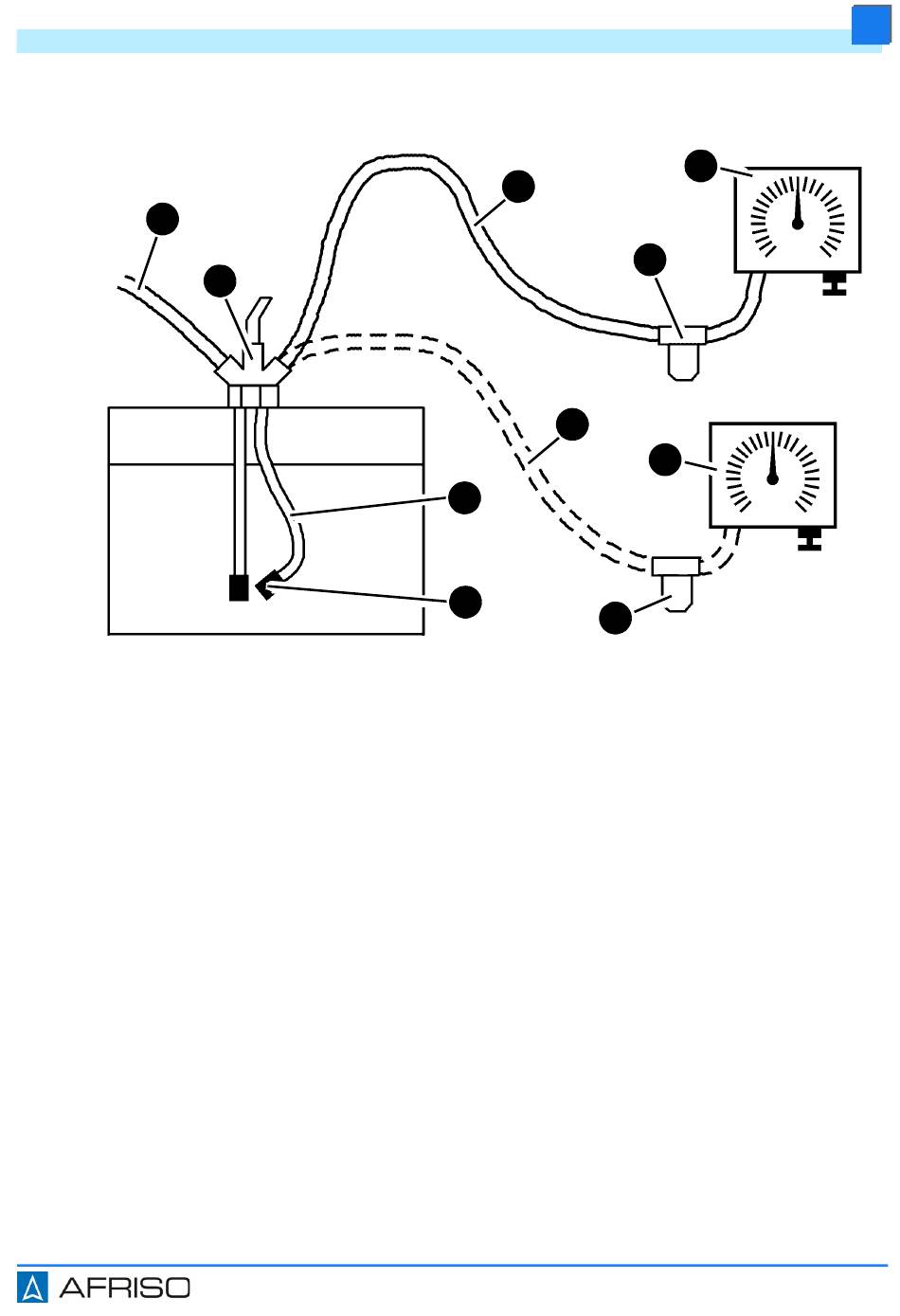

5.3 Montar línea de presión
A
A. Línea de toma
B. Euroflex 3
C. Línea de medición
D. Recipiente de condensado
Si ninguna rosca de conexión del tanque está libre, se pueden agrupar varias
líneas mediante unidad de combinación "Euroflex 3" en una rosca de cone-
xión G1.
1. Fije la línea vertical en el tanque de tal manera que el pie termine aprox.
20 mm sobre el punto inferior del suelo del tanque.
2. Coloque la línea sin dobladuras con inclinación continua desde el pro-
ducto hasta el tanque.
3. Empuje la unión atornillada sobre la línea de medición.
Montaje
B
C
C
F
G
D
E. Unitel
F. Línea vertical
G. Pie
E
D
E
Unitel
