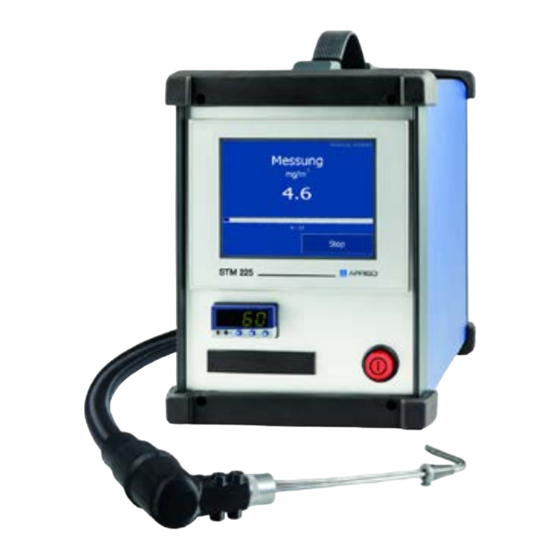

AFRISO STM 225 Betriebsanleitung

Staubmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Betriebsanleitung
Staubmessgerät
STM 225 Set
# 570200
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
06.2015 0
854.000.0699
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.de
www.afriso.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AFRISO STM 225

Inhaltszusammenfassung für AFRISO STM 225

  • Seite 1 Industrie und Umweltschutz Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.de www.afriso.com Betriebsanleitung Staubmessgerät STM 225 Set # 570200  Vor Gebrauch lesen!  Alle Sicherheitshinweise beachten!  Für künftige Verwendung aufbewahren! 06.2015 0 854.000.0699...

  • Seite 2: Inhaltsverzeichnis

    Stützwinkel montieren ................18 MULTILYZER NG/STe anschließen (optional) .......... 18 Dichtheitstest durchführen ................. 19 Betrieb ........................20 Messung am STM 225 durchführen ............20 Beispiel einer Messung mit dem MULTILYZER NG/STe ......22 Messung abbrechen ................... 22 STM 225 ausschalten ................23 Wartung .........................
  • Seite 3 14 Gewährleistung ...................... 34 15 Urheberrecht ......................34 16 Kundenzufriedenheit ....................35 17 Adressen ........................ 35 18 Anhang ........................35 18.1 EG-Konformitätserklärung ................35 18.2 Bluetooth-Konformitätserklärung ..............36 STM 225 Set...

  • Seite 4: Zu Dieser Betriebsanleitung

    Überprüfung der Staubmassekonzentration im Abgas feststoffbetrie- bener Kleinfeuerungsanlagen der Produktklassen A, B und C. Das Staubmessgerät STM 225 Set eignet sich ausschließlich für Kurz- zeitmessungen. Das Staubmessgerät STM 225 Set eignet sich ausschließlich für fol- gende Brennstoffe nach 1. BImSchV: • Naturbelassenes stückiges Holz •...

  • Seite 5: Vorhersehbare Fehlanwendung

    Heu- und Strohpellets • Behandeltes Holz Die Bluetooth-Schnittstelle eignet sich ausschließlich zur Kommuni- kation des STM 225 Set mit Produkten des Typs MULTILYZER NG/STe. Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung Das Staubmessgerät STM 225 Set darf insbesondere in folgenden Fällen nicht verwendet werden:...

  • Seite 6: Qualifikation Des Personals

    Qualifikation des Personals Montage, Inbetriebnahme, Betrieb, Wartung, Außerbetriebnahme und Entsorgung dürfen nur von fachspezifisch qualifiziertem Perso- nal durchgeführt werden. Arbeiten an elektrischen Teilen dürfen nur von einer ausgebildeten Elektrofachkraft in Übereinstimmung mit den geltenden Vorschriften und Richtlinien ausgeführt werden. STM 225 Set...

  • Seite 7: Kalibrierung/Justierung

    Sicherheit Kalibrierung/Justierung Das Staubmessgerät STM 225 muss für Messungen nach der 1. BImSchV halbjährlich auf einer von der zuständigen Behörde an- erkannten Stelle, sonst jedoch jährlich kalibriert werden. Kalibrierun- gen und Justierungen dürfen nur vom Hersteller oder von ihm autori- sierten Stellen vorgenommen werden.

  • Seite 8: Produktbeschreibung

    Messverfahren mit Lasern der Klasse 1. Die Lebens- dauer der Laser hängt von Gebrauch und Nutzung des Messgerätes ab und beträgt ca. 5000 Betriebsstunden. STM 225 Set besteht aus einem Staubmessgerät STM 225 und ei- ner beheizten Entnahmeleitung mit Entnahmesonde. STM 225 besitzt ein berührungssensitives Farb-Touch-Display zur Navigation im Menü...

  • Seite 9: Eigenschaften

    Bild 1: Front- und Rückansicht Staubmessgerät Farb-Touch-Display Anschlussbuchse RS232 (nur für Service des Herstellers) Gaseingang, Anschluss Anschluss Netzstecker, Entnahmeleitung Spannungsversorgung STM 225, AC 230 V, 50 Hz Anschlussbuchse 7-polig, Hahn (Kondensatausgang) Spannungsversorgung für Entnahmeleitung Kondensatpatrone 10 Gasausgang Partikelfilter 11 Ein- Ausschalter/...
  • Seite 10 Anschlusskupplung DN5 Entnahmesonde, gebogen Anschlussbuchse Typ K Temperaturfühler Anschlussstecker blau: Feinzug ø7 mm Gaseingang Staubmessung 10 Anschlussstecker gelb für Messgas ø8 mm Gaseingang Gasanalyse 11 Entnahmeleitung, beheizt (für MULTILYZER NG/STe) Anschlussstecker PE 7-polig für Heizung Entnahmelei- tung STM 225 Set...
  • Seite 11 Produktbeschreibung Eigenschaften Anschluss-Set ASS-STM Bild 3: Anschluss-Set ASS-STM Anschlussstecker gelb: Gasaufbereitung mit Filter- Temperatur scheibe Anschlussbuchse blau: Anschlussstecker Typ K Feinzug ø7 mm gelb, ASA, Euro: Temperatur Anschlussbuchse gelb: Schlauch (3-fach) Messgas ø8 mm STM 225 Set...

  • Seite 12: Zähler Messungen

    Herstellers Zähler Messungen STM 225 verfügt über einen integrierten Zähler, der die durchgeführ- ten Messungen zählt. Nur Messungen mit einer Messdauer von min- destens 3 Minuten werden gezählt. Der Zähler zählt keine Messun- gen, die vorher abgebrochen werden. Messungen mit einer Mess- dauer von mehr als 3 Minuten werden auch bei Abbruch der Mes- sung gezählt.

  • Seite 13: Technische Daten

    Nennleistung 90 VA ohne Sonde 230 VA mit Sonde Netzsicherung T 2 A, 250 V Elektrische Sicherheit Schutzklasse (EN 60730) Schutzart IP 40 (EN 60529) Elektromagnetische Verträglichkeit (EMV) Störaussendung EN 50270:2006 Störfestigkeit EN 61000-4-2:2009 EN 61000-4-3:2006 +A1:2008 STM 225 Set...

  • Seite 14: Zulassungen, Prüfungen Und Konformitäten

    STM 225 Set ist TÜV-geprüft gemäß VDI 4206, trägt die TÜV- Zulassungsnummer TÜV By RgG 299 und ist für Messungen nach der 1. Bundesimmissionsschutzverordnung (1. BImSchV) geeignet. STM 225 Set verwendet einen Laser der Klasse 3B nach EN 60825- 1:2007. STM 225 Set...

  • Seite 15: Transport Und Lagerung

    Beschädigung des Produkts durch unsachgemäße Lagerung.  Produkt gegen Stöße geschützt lagern.  Produkt nur in trockener und sauberer Arbeitsumgebung lagern.  Produkt nur innerhalb des zulässigen Temperaturbereichs la- gern.  Produkt nicht zusammen mit Stoffen lagern, die das Produkt schädigen. STM 225 Set...

  • Seite 16: Menüstruktur

    Menüstruktur Menüstruktur Die Bedienung des Staubmessgerätes STM 225 folgt den Forderun- gen an die Messung von Kleinfeuerungsanlagen mit Festbrennstof- fen nach 1.BImSchV. Vom Programm vorgegeben sind folgende Abläufe: • Aufwärmzeit -> Hauptmenü • Zur Messung -> Auswahl Brennstoff -> Start Nullpunkt Bild 5: Menüstruktur STM 225 (Versionsstand: V.4.0.4.1)

  • Seite 17: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme Montage und Inbetriebnahme STM 225 maximal 1,5 m von der Messstelle entfernt waage- recht auf sicheren ebenen Untergrund abstellen. STM 225 tiefer als die Messstelle platzieren, um für Gefälle in der Entnahme- leitung zu sorgen. Anschlussstecker PE 7-polig für die Beheizung der Entnahme- leitung einstecken und verschrauben.

  • Seite 18: Stützwinkel Montieren

    MULTILYZER NG/STe anschließen (optional)  Teflon-Filter am ASS-STM auf Sauberkeit prüfen. Bei Bedarf wechseln.  MULTILYZER NG/STe über Anschluss-Set ASS-STM mit der Entnahmeleitung verbinden wie in Bild 6. Strömungsrichtung des Gasstroms beachten. Bild 6: Anschluss MULTILYZER NG/STe STM 225 Set...

  • Seite 19: Dichtheitstest Durchführen

    Montage und Inbetriebnahme Bluetooth-Verbindung zum MULTILYZER NG/STe herstellen STM 225 kommuniziert mit dem MULTILYZER NG/STe über eine drahtlose Bluetooth-Schnittstelle.  Verbindung herstellen, wie in der Betriebsanleitung des MULTILYZER NG/STe beschrieben. Dichtheitstest durchführen  Dichtheitstest vor jeder Messung mit dem gesamten Gasweg durchführen.

  • Seite 20: Betrieb

    Betrieb Betrieb Die Messung kann direkt am STM 225 oder in Verbindung mit dem MULTILYZER NG/STe durchgeführt werden.  Entnahmesonde im Abgasstrom platziert.  Entnahmeleitung wie in Kapitel 5, Seite 17 montiert.  Stützwinkel montiert.  Dichtheitstest durchgeführt.  Messung am STM 225 (Kapitel 8.1, Seite 20) oder in Verbin- dung mit MULTILYZER NG/STe (Kapitel 8.2, Seite 22) durch-...
  • Seite 21 Menüpunkt „Start Nullpunkt“ wählen.  Die Nullpunktabgleich stellt die Messeinheit auf absolut staub- freie Umgebungsluft ein.  Das Farb-Touch-Display zeigt an: Nullpunktfilter ent- fernen, Sonde mechanisch anschließen!“. Nullpunkt-Filter vom Anschluss Gaseingang entfernen. Gasentnahmeschlauch der Entnahmeleitung auf den Anschluss Gaseingang stecken. STM 225 Set...

  • Seite 22: Beispiel Einer Messung Mit Dem Multilyzer Ng/Ste

    STM 225 ist bereit für die Messung. Menüpunkt „Start Messung“ wählen.  STM 225 zeigt die aktuellen Staubwerte in mg/m³ und die ver- bleibende Messdauer an. Die Messdauer für die gesamte Mes- sung beträgt je nach Auswahl 15 Minuten oder 30 Minuten.

  • Seite 23: Stm 225 Ausschalten

    Wartung STM 225 ausschalten Nullpunkt-Filter anschließen. Lassen Sie das STM 225 noch einige Minuten laufen.  Die Pumpe läuft noch einige Zeit. Das Leitungssystem wird ge- reinigt. Ein-/Ausschalter am STM 225 drücken.  STM 225 ist ausgeschaltet. Kondensatpatrone entleeren. Wartung...

  • Seite 24: Wartungstätigkeiten

    • Risse oder Sprünge an den Filtern/Gehäuse • Kratzer an der Innenseite der Messkammer STM 225 Set reinigen STM 225 Set nicht mit Wasser, Reinigungsmitteln oder Druckluft reinigen.  Farb-Touch-Display und Gehäuse mit einem sauberen, trocke- nen weichen Tuch reinigen.
  • Seite 25  Kondensat ist abgelassen. VORSICHT Beschädigung der Elektronik durch auslaufendes Kondensat.  Vor dem Kippen des STM 225, Kondensat ablassen. STM 225 auf den Kopf stellen. Beide Rändelmuttern an der Bodenplatte demontieren. Beide Schrauben der Messkammerabdeckung lösen. Mess- kammerabdeckung herausnehmen.
  • Seite 26 Wartung Gaskanal der abgeschraubten Messkammerabdeckung mit dem schmalen Stabreiniger reinigen. Kammer und Kammerabdeckung auf Kratzer und Beschädigun- gen prüfen. Kammerabdeckung und Bodenplatte montieren. Ausrichtung des Magnets (M) beachten. STM 225 Set...
  • Seite 27 Reinigen Sie alle Öffnungen (siehe Bild unten). Es müssen alle Öffnungen frei sein! Stecken Sie die Kondensatpatrone wieder zusammen, stecken Sie die Schläuche an und drücken Sie ihn in die Halterung. Be- achten Sie unbedingt die Flussrichtung (Pfeile zeigen nach oben). STM 225 Set...
  • Seite 28 Wartung Partikelfilter (Infiltec-Feinfilter) auswechseln Keine Werkzeuge verwenden. Durchsichtiges Filtergehäuse abschrauben. Filterhalter mit Filtereinsatz herausschrauben. Filterhalter mit neuem Filtereinsatz handfest einschrauben, bis der Filtereinsatz nicht mehr bewegbar ist. Durchsichtiges Filtergehäuse handfest einschrauben. STM 225 Set...
  • Seite 29 Wartung Netzsicherung auswechseln  Netzstecker ist ausgesteckt. Verriegelung herunterdrücken und Sicherungshalter herauszie- hen. Defekte Sicherung auswechseln. Sicherungshalter hineinschieben, bis er einrastet. STM 225 einschalten und auf Funktion prüfen. STM 225 Set...

  • Seite 30: Störungen

    Störungen 10 Störungen Reparaturen dürfen ausschließlich von fachspezifisch qualifiziertem Personal ausgeführt werden. Tabelle 5: Störungen Problem Mögliche Ursache Fehlerbehebung  STM 225 lässt sich nicht Keine Netzspannung Sicherstellen, dass das einschalten vorhanden Netzkabel eingesteckt ist  Netzsicherung prüfen  Dichtheitsprüfung nicht...
  • Seite 31  Magnetkontakt defekt Neue Bodenplatte einset-  Display zeigt „Pumpenfeh- Die Messgaspumpe STM 225 an den Herstel- ler“ an arbeitet nicht korrekt ler schicken (siehe Kapi- tel 12, Seite 33)  Anzeige Temperatursteue- Fehler in der Entnah-...

  • Seite 32: Statusmeldungen Am Display

    Detektorkontrolle Bodenabdeckung ist offen Nicht belegt Fehler Kategorie 1 Fehler Kategorie 2 (Temperatur niedrig) Fehler Kategorie 3 (Pumpenfehler) Durchflussfehler Tabelle 7: Statusmeldung Code Erläuterung Standby Messbereit Nicht belegt Nullpunktnahme läuft Messwerte bereit Aufheizphase Messung läuft Nicht belegt STM 225 Set...

  • Seite 33: Außerbetriebnahme Und Entsorgung

     Der Rücksendung immer eine Kontaminationserklärung (Bestä- tigung der Gefahrenfreiheit) beilegen.  Download der Kontaminationserklärung unter www.afriso.com. Wir können Ihre Rücksendung ohne Kontaminationserklärung leider nicht bearbeiten. Wir bitten um Ihr Verständnis. Falls das Produkt mit Gefahrstoffen betrieben wurde: Vorschriftsmäßige Dekontaminierung durchführen.

  • Seite 34: Ersatzteile Und Zubehör

    570209 Rändelmutter M4 für Bodenabdeckung 523579 Reinigungsset bestehend aus: 570210 Reinigungstuch Optik STM 225 (10 Stück) Reinigungsbürste mit Wollspitze STM 225 (2 Stück) Reinigungsstab STM 225 (10 Stück) Entnahmeleitung ENL-H 2, beheizt, 2 m 570205 Anschluss-Set ASS-STM, 2 m 500296 (für Verbindung zum MULTILYZER NG/STe)

  • Seite 35: Kundenzufriedenheit

    Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 17 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.com. 18 Anhang 18.1 EG-Konformitätserklärung STM 225 Set...

  • Seite 36: Bluetooth-Konformitätserklärung

    Anhang 18.2 Bluetooth-Konformitätserklärung STM 225 Set...
