Jeśli przewód pomiarowy nie posiada równomiernego spadku lub gdy zacho-
dzi możliwość zbierania się kondensatu w przewodzie, należy zainstalować
pułapkę kondensatu.

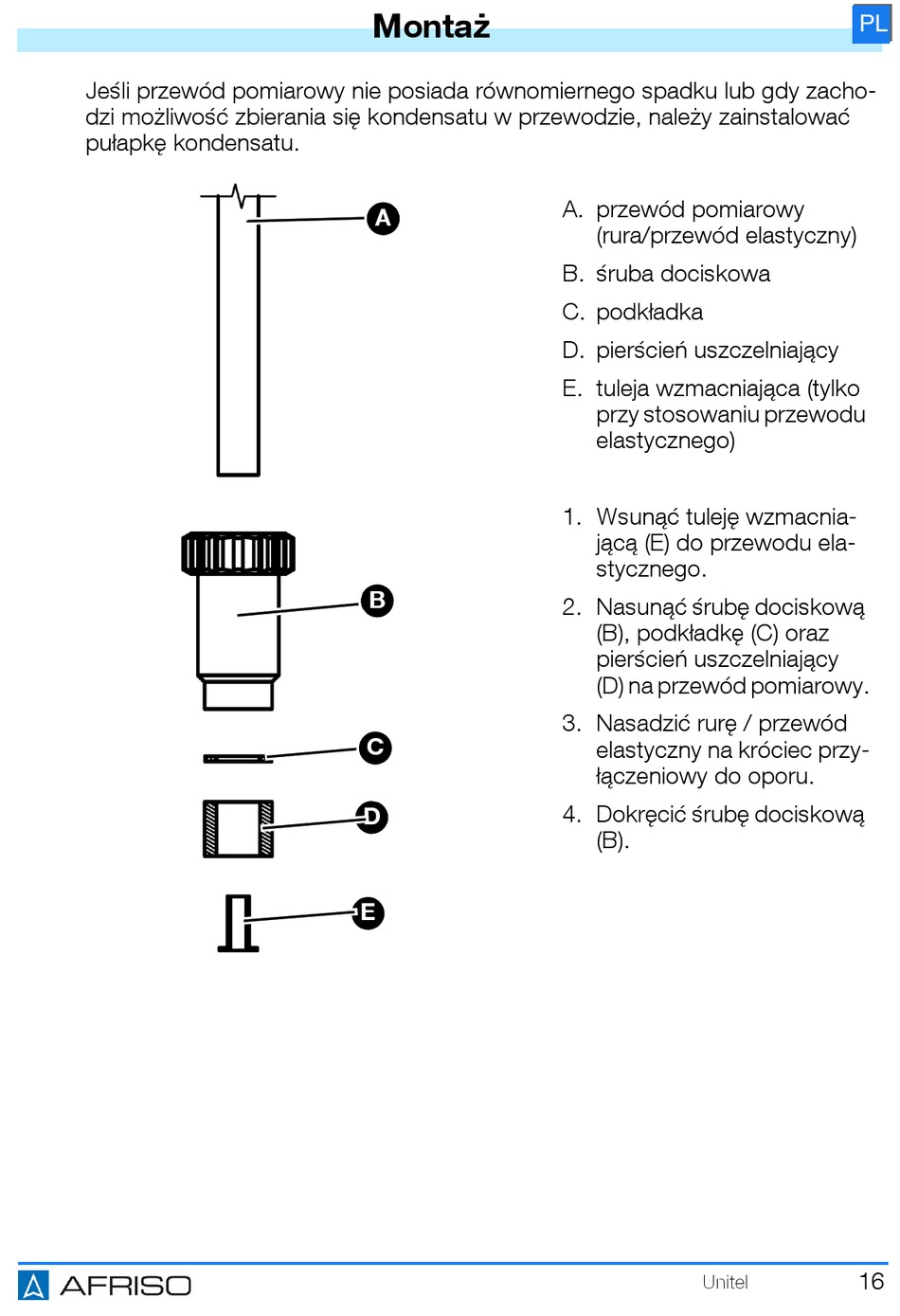

Montaż
A
B
C
D
E
A. przewód pomiarowy
(rura/przewód elastyczny)
B. śruba dociskowa
C. podkładka
D. pierścień uszczelniający
E. tuleja wzmacniająca (tylko
przy stosowaniu przewodu
elastycznego)
1. Wsunąć tuleję wzmacnia-
jącą (E) do przewodu ela-
stycznego.
2. Nasunąć śrubę dociskową
(B), podkładkę (C) oraz
pierścień uszczelniający
(D) na przewód pomiarowy.
3. Nasadzić rurę / przewód
elastyczny na króciec przy-
łączeniowy do oporu.
4. Dokręcić śrubę dociskową
(B).
