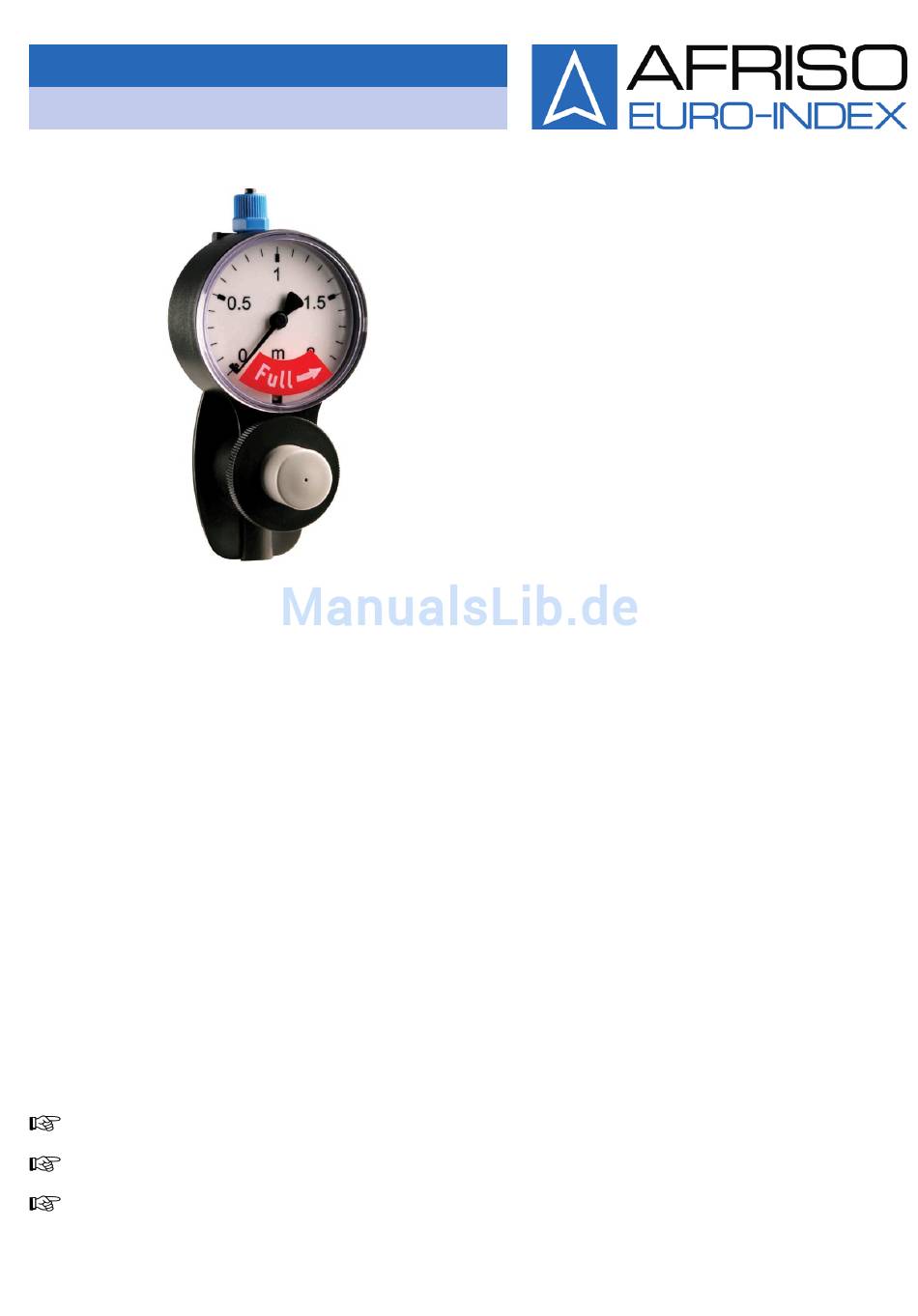

Betriebsanleitung
Pneumatisches Füllstandmessgerät
Typ: TopFlex
Art.-Nr.: 28032
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
Druckstand: 12.2007
Id.-Nr.: 854.000.0407
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
DE-74363 Güglingen
Telefon: +49(0)7135-102-0
Service: +49(0)7135-102-211
Telefax: +49(0)7135-102-147
E-Mail: info@afriso.de
Internet: www.afriso.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO 28032
Inhaltszusammenfassung für AFRISO 28032
- Seite 1 Haustechnik, Industrie und Umweltschutz Lindenstraße 20 DE-74363 Güglingen Telefon: +49(0)7135-102-0 Service: +49(0)7135-102-211 Telefax: +49(0)7135-102-147 E-Mail: info@afriso.de Internet: www.afriso.de Betriebsanleitung Pneumatisches Füllstandmessgerät Typ: TopFlex Art.-Nr.: 28032 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! Druckstand: 12.2007 Id.-Nr.: 854.000.0407...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Betriebsanleitung ..................3 Aufbau der Warnhinweise ................3 Erklärung der Symbole und Auszeichnungen ..........3 Sicherheit .........................4 Bestimmungsgemäße Verwendung .............4 Vorhersehbare Fehlanwendung ..............4 Sichere Handhabung..................4 Qualifikation des Personals ................4 Veränderungen am Produkt .................4 Verwendung von Ersatzteilen und Zubehör ..........5 Haftungshinweise ..................5 Produktbeschreibung ....................5 Lieferumfang....................5 Eigenschaften ....................6... -
Seite 3: Zu Dieser Betriebsanleitung
Zu dieser Betriebsanleitung Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Teil des Produkts. Betriebsanleitung vor dem Gebrauch des Geräts lesen. Betriebsanleitung während der gesamten Lebensdauer des Produkts aufbewahren und zum Nachschlagen bereit halten. Betriebsanleitung an jeden nachfolgenden Besitzer oder Benut- zer des Produkts weitergeben. Aufbau der Warnhinweise WARNWORT Hier stehen Art und Quelle der Gefahr. -
Seite 4: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Füllstandmessgerät TopFlex eignet sich ausschließlich zur Füll- standmessung von Regenwasser in Wasservorratsbehältern bis zu 2 m Höhe. Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung Das Füllstandmessgerät TopFlex darf insbesondere in folgenden Fällen nicht verwendet werden: •... -
Seite 5: Verwendung Von Ersatzteilen Und Zubehör
Produktbeschreibung Verwendung von Ersatzteilen und Zubehör Durch Verwendung nicht geeigneter Ersatz- und Zubehörteile kann das Produkt beschädigt werden. Nur Originalersatzteile und -zubehör des Herstellers verwenden (siehe Kapitel 10, Seite 11). Haftungshinweise Für Schäden und Folgeschäden, die durch Nichtbeachten der tech- nischen Vorschriften, Anleitungen und Empfehlungen entstehen, übernimmt der Hersteller keinerlei Haftung oder Gewährleistung. -
Seite 6: Eigenschaften
Technische Daten Eigenschaften Überwurfmutter Wandhalter auf Gehäuserück- seite Deckglas mit „Full“-Markierung Schwarzes Ge- häuse Weißer Druck- knopf Bild 1: Frontansicht Das Füllstandmessgerät TopFlex ermittelt pneumatisch die Füllhöhe des Wassers in einem Wasservorratsbehälter, wie z. B. Regenwas- sertanks oder Zisternen. TopFlex ist für den Einsatz im Freien bestens gerüstet: Das Gerät ist spritzwassergeschützt und das Gehäuse ist aus witterungs- und UV- beständigem Kunststoff. -
Seite 7: Transport Und Lagerung
Transport und Lagerung Parameter Wert Temperatureinsatzbereich Umgebung -15 °C bis +60 °C Medium 0 °C bis +60 °C Lagerung -15 °C bis +60 °C Werkstoffe Schwarzes Gehäuse und Wandhalter Kunststoff ASA Weißer Druckknopf Kunststoff PC Deckglas Kunststoff SAN Überwurfmutter Kunststoff POM Transport und Lagerung VORSICHT Beschädigung des Geräts durch unsachgemäßen Transport. -
Seite 8: Leitung Befestigen
Montage und Inbetriebnahme Leitung befestigen VORSICHT Funktionsstörung durch abgeknickte oder gequetschte Leitung. Sicherstellen, dass die Leitung nicht geknickt ist. Ausschließlich die als Zubehör lieferbaren SOM-Schellen zur Wandbefestigung verwenden. Messung der maximalen Behälter-Füllhöhe Leitung so fixieren, dass das Leitungsende mit dem Messing- gewicht an der tiefsten Stelle des Behälters ist. - Seite 9 Montage und Inbetriebnahme Leitung mit SOM-Schellen befestigen Die Leitung lässt sich mit den SOM-Schellen in der geforderten Höhe fixieren ohne die Leitung zu stark zu quetschen. Bild 2: Befestigung mit SOM-Schellen Standleitung und Messleitung zusammenstecken. Die grauen SOM-Schellen außerhalb des Tanks an der Wand befestigen.
-
Seite 10: Gerät An Maximale Befüllhöhe Anpassen
Betrieb Leitung am Gerät befestigen Messleitung auf die gewünschte Länge kürzen. Überwurfmutter abschrauben und auf Messleitung aufstecken. Messleitung auf Schlauchanschluss aufschieben. Überwurfmutter festdrehen. Leitung ist dicht am Gerät angeschlossen. Bild 4: Leitung am Gerät befestigen Gerät an maximale Befüllhöhe anpassen Maximale Befüllhöhe des Wasserbehälters beträgt weniger als 2 Meter. -
Seite 11: Wartung
Wartung Wartung Das Gerät ist wartungsfrei. Störungen Reparaturen dürfen ausschließlich von fachspezifisch qualifiziertem Personal ausgeführt werden. Tabelle 2: Störungen Problem Mögliche Ursache Fehlerbehebung Zeiger bleibt nicht Loch im Schlauch Sicherstellen, dass stabil. oder Verbindung Schlauch und Ver- undicht. bindungen dicht sind. Befüllvorgang. -
Seite 12: Urheberrecht
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 14 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de. TopFlex...
