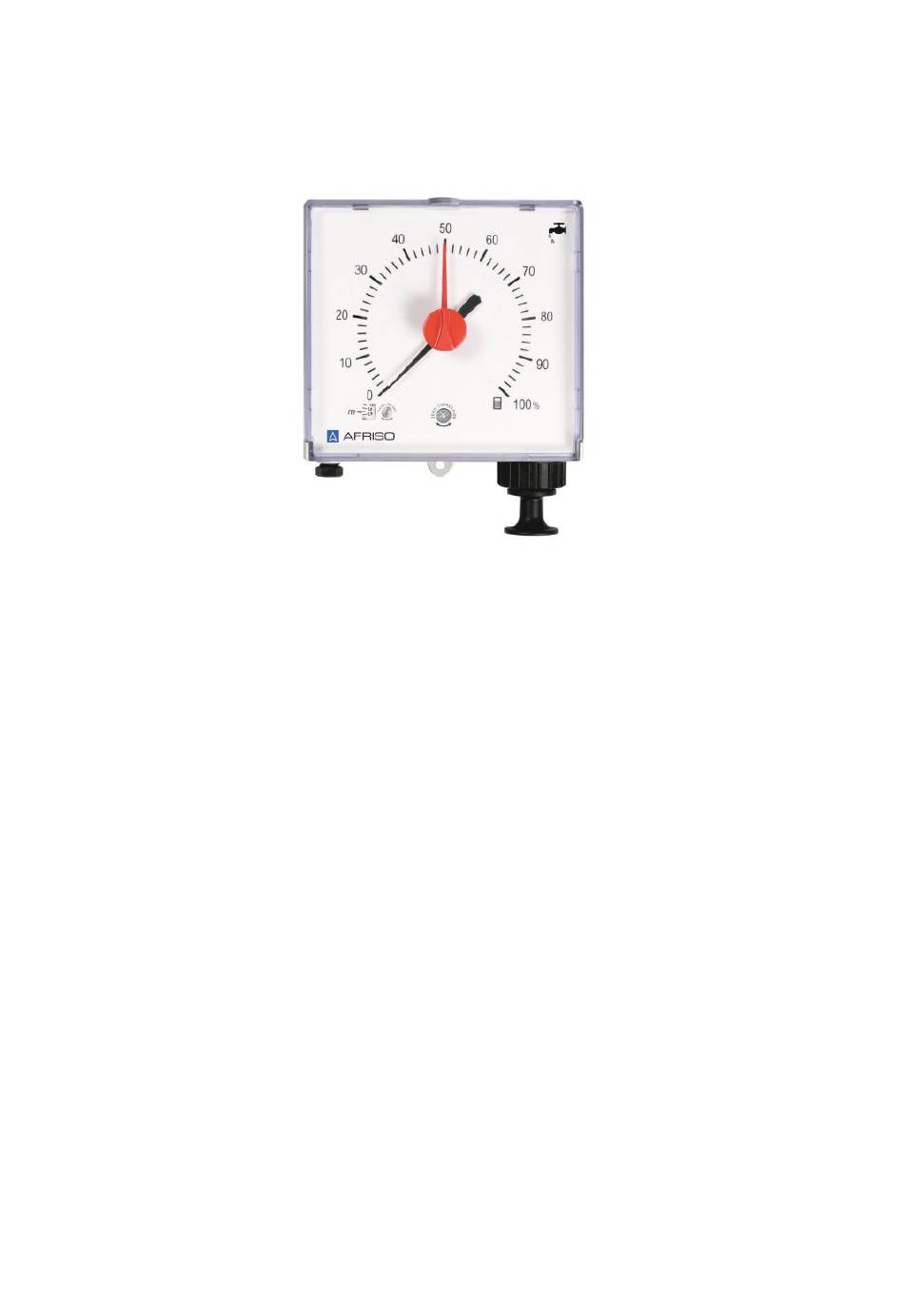

- Seite 1 Betriebsanleitung Instruction Manual Notice technique Unitel Pneumatisches Füllstandmessgerät für Wasser Pneumatic tank contents gauge for water Jauge pneumatique Hydro 10.2014 0 854.000.0442...
-
Seite 2: Sicherheit
Produkts aufbewahren und zum Nachschlagen bereithalten. Betriebsanleitung an jeden nachfolgenden Besitzer oder Benut- zer des Produkts weitergeben. Sicherheit Bestimmungsgemäße Verwendung Das pneumatische Füllstandmessgerät Unitel eignet sich ausschließ- lich zur Füllstandmessung folgender Medien: Regenwasser Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung Das pneumatische Füllstandmessgerät Unitel darf insbesondere in... -
Seite 3: Produktbeschreibung
Behälters. Der Druck wird ca. 20 mm über dem Tankboden gemes- sen und auf dem Zifferblatt angezeigt. Durch Betätigen des Pumpenkopfs am Unitel wird im Messleitungs- system pneumatischer Druck aufgebaut, bis dieser gleich groß ist wie der über dem Tankboden lastende Flüssigkeitsdruck. Der durch die Pumpe erzeugte Druck hat die Flüssigkeitssäule im Standrohr... -
Seite 4: Technische Daten
Wir empfehlen, den Montagesatz Pneumofix inklusive Standleitung, Messleitung, Reduzierstücken, Kondensatgefäß, Schlauchverlänge- rungsstück und Schlauchklemmen zu verwenden. Technische Daten Tabelle 1: Technische Daten Parameter Wert Allgemeine Daten Abmessungen Ge- 145 x 135 x 65 mm häuse (B x H x T) Gewicht 400 g Werkstoff Gehäuse... -
Seite 5: Produkt Montieren
Montage und Inbetriebnahme Produkt montieren Unitel vor Witterung und direkter Sonneneinstrahlung schützen. Schraube an der Wand befestigen. Gehäuse einhängen. Gehäuse mit Schraube durch untere Lasche an der Wand fixieren. Bild 2: Wandmontage Messbereich einstellen und Nullpunkt korrigieren Die genaue Einstellung des Messbereichs und des Nullpunkts be- stimmen die Genauigkeit der Messergebnisse. -
Seite 6: Leitung Montieren
Leitung montieren Entnahmeleitung Euroflex 3 Messleitung Unitel Standleitung Abstandhalter Bild 3: Messleitung mit stetigem Gefälle ohne Kondensatgefäß Entnahmeleitung Euroflex 3 Messleitung Kondensatgefäß Unitel Standleitung Abstandhalter Bild 4: Messleitung ohne stetiges Gefälle mit Kondensatgefäß Ist kein Anschlussgewinde am Tank frei, können mehrere Leitungen mit Hilfe der Kombinationsarmatur Euroflex 3 auf ein G1"-An-... -
Seite 7: Betrieb
Druckschraube leicht anziehen. Stand- und Messleitung verbinden, z. B. mit Schlauchverbinder. Betrieb Unitel hat eine Semipermanentanzeige. Die Pumpe schließt im obe- ren Totpunkt das Messleitungssystem ab, der Zeiger bleibt vorüber- gehend stehen und fällt dann sehr langsam wieder ab. Das dadurch erreichte Luftpolster schützt das Messwerk. -
Seite 8: Wartung
Wann Tätigkeit Im Kondensatgefäß ist Kondensatgefäß leeren Wasser Bei der Tankwartung Unitel auf einwandfreie Funktion kon- oder -reinigung trollieren und gegebenenfalls nachjus- tieren lassen Störungen Reparaturen dürfen ausschließlich von fachspezifisch qualifiziertem Personal ausgeführt werden. Tabelle 3: Störungen Problem Mögliche Ursache... -
Seite 9: Gewährleistung
Gewährleistung Der Hersteller übernimmt für dieses Produkt eine Gewährleistung von 24 Monaten ab Kaufdatum. Sie kann in allen Ländern in An- spruch genommen werden, in denen dieses Produkt vom Hersteller oder seinen autorisierten Händlern verkauft wird. 10 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt beim Herstel- ler.
