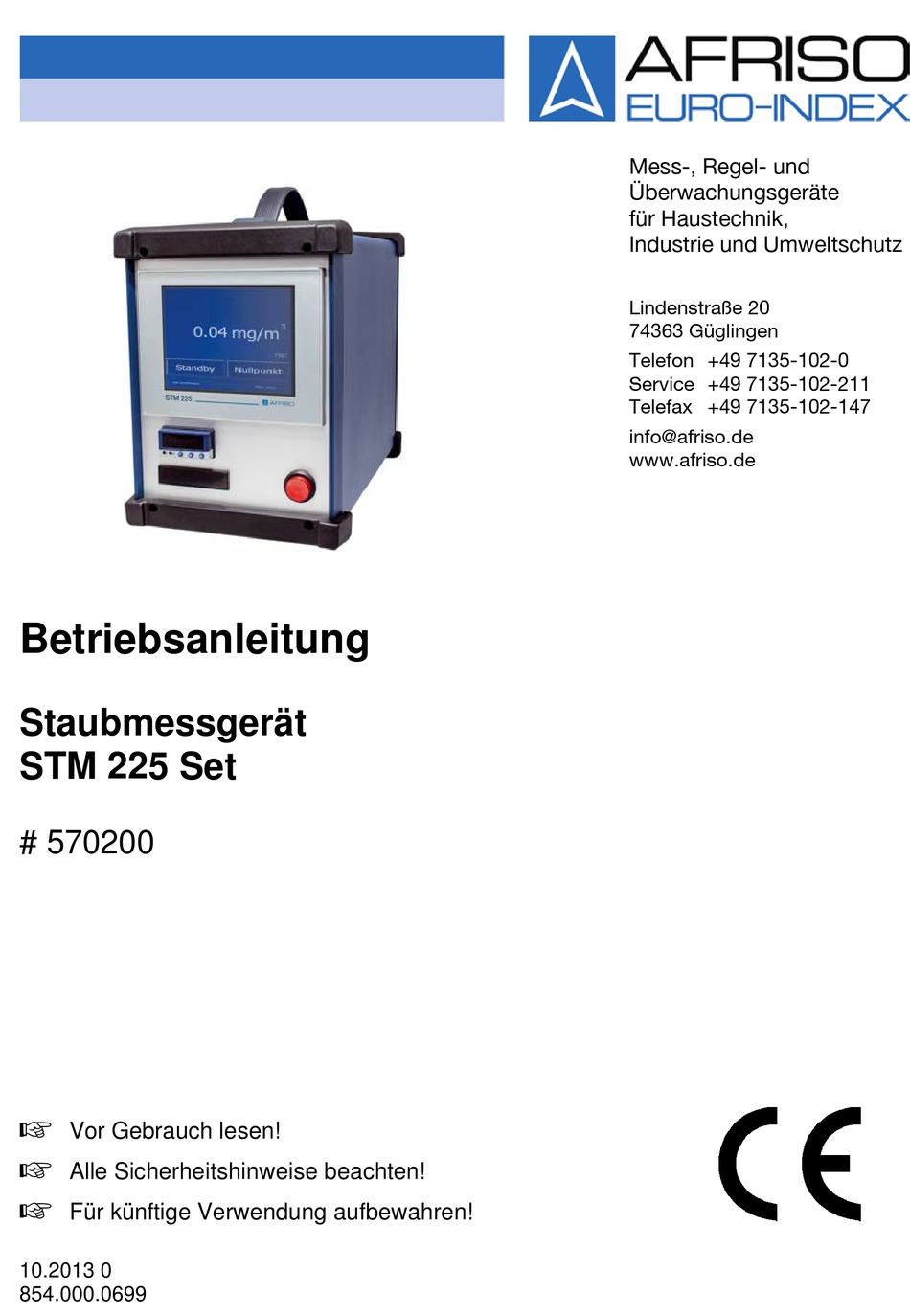

Betriebsanleitung
Staubmessgerät
STM 225 Set
# 570200
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
10.2013 0
854.000.0699
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.de
www.afriso.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO STM 225 Set
Inhaltszusammenfassung für AFRISO STM 225 Set
- Seite 1 Industrie und Umweltschutz Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.de www.afriso.de Betriebsanleitung Staubmessgerät STM 225 Set # 570200 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 10.2013 0 854.000.0699...
-
Seite 2: Inhaltsverzeichnis
Messung abbrechen ................... 23 STM 225 ausschalten ................24 Wartung ......................... 24 Wartungszeitpunkte ................... 24 Wartungstätigkeiten ................... 25 10 Störungen ......................30 11 Außerbetriebnahme und Entsorgung ..............32 12 Rücksendung ......................32 13 Ersatzteile und Zubehör ..................33 STM 225 Set... - Seite 3 14 Gewährleistung ...................... 34 15 Urheberrecht ......................34 16 Kundenzufriedenheit ....................34 17 Adressen ........................ 34 18 Anhang ........................35 18.1 Zulassungsunterlagen ................35 18.2 Bluetooth-Konformitätserklärung ..............36 STM 225 Set...
-
Seite 4: Zu Dieser Betriebsanleitung
Sachschaden folgen. Erklärung der Symbole und Auszeichnungen Symbol Bedeutung Voraussetzung zu einer Handlung Handlung mit einem Schritt Handlung mit mehreren Schritten Resultat einer Handlung • Aufzählung Anzeige auf Display Text Hervorhebung Hervorhebung STM 225 Set... -
Seite 5: Sicherheit
Überprüfung der Staubmassekonzentration im Abgas feststoffbetrie- bener Kleinfeuerungsanlagen der Geräteklassen A und C. Das Staubmessgerät STM 225 Set eignet sich ausschließlich für Kurz- zeitmessungen. Das Staubmessgerät STM 225 Set eignet sich ausschließlich für fol- gende Brennstoffe nach 1. BImSchV: • Naturbelassenes stückiges Holz •... -
Seite 6: Qualifikation Des Personals
Qualifikation des Personals Montage, Inbetriebnahme, Betrieb, Wartung, Außerbetriebnahme und Entsorgung dürfen nur von fachspezifisch qualifiziertem Perso- nal durchgeführt werden. Arbeiten an elektrischen Teilen dürfen nur von einer ausgebildeten Elektrofachkraft in Übereinstimmung mit den geltenden Vorschriften und Richtlinien ausgeführt werden. STM 225 Set... -
Seite 7: Kalibrierung/Justierung
Geräts, vor allem bei unsachgemäßem Gebrauch des Geräts, Miss- brauch oder Störungen des Anschlusses, Störungen des Geräts oder der angeschlossenen Geräte entstehen. Für nicht bestim- mungsgemäße Verwendung haftet weder der Hersteller noch die Vertriebsfirma. Für Druckfehler übernimmt der Hersteller keine Haftung. STM 225 Set... -
Seite 8: Produktbeschreibung
Messverfahren mit Lasern der Klasse 1. Die Lebens- dauer der Laser hängt von Gebrauch und Nutzung des Messgerätes ab und beträgt ca. 5000 Betriebsstunden. STM 225 Set besteht aus einem Staubmessgerät STM 225 und ei- ner beheizten Entnahmeleitung mit Entnahmesonde. STM 225 besitzt ein berührungssensitives Farb-Touch-Display zur Navigation im Menü... -
Seite 9: Eigenschaften
Spannungsversorgung STM 225, AC 230 V, 50 Hz Anschlussbuchse 7-polig, Infiltec-Feinfilter Spannungsversorgung für (Kondensatfilter) Entnahmeleitung Spülluftfilter 10 Ablass Kondensat Gasausgang 11 Ein- Ausschalter/ Betriebsanzeige Anschlussbuchse USB 12 Anzeige Temperatursteue- (nur für Service des Herstel- rung Entnahmeleitung lers) STM 225 Set... - Seite 10 Bild 2: Entnahmesonde ENS-W 300 mm, gebogen mit Entnahmelei- tung, beheizt Griffstück Gasentnahmeschlauch Entnahmesonde, gebogen Anschlussbuchse Typ K Temperaturfühler Anschlussstecker Feinzug ø7 Gaseingang Staubmessung 10 Anschlussstecker für Messgas ø8 Gaseingang Gasanalyse 11 Entnahmeleitung, beheizt (für MULTILYZER) Anschlussstecker PE 7-polig für Heizung Entnahmelei- tung STM 225 Set...
- Seite 11 Produktbeschreibung Eigenschaften Anschluss-Set ASS-STM Bild 3: Anschluss-Set ASS-STM Anschlussstecker gelb: Gasaufbereitung mit Filter- Temperatur scheibe Anschlussbuchse blau: Anschlussstecker gelb, Feinzug ASA, Euro: Temperatur Anschlussbuchse gelb: Schlauch Messgas STM 225 Set...
-
Seite 12: Zähler Messungen
Messungen mit einer Mess- dauer von mehr als 3 Minuten werden auch bei Abbruch der Mes- sung gezählt. Der Zähler kann nicht auf „0“ zurückgesetzt werden. Der Zähler wird nach dem Einschalten des STM 225 angezeigt. STM 225 Set... -
Seite 13: Technische Daten
AC 230 V, 50 Hz Nennleistung 40 VA ohne Sonde 180 VA mit Sonde Netzsicherung 2 A, träge Elektrische Sicherheit Schutzklasse EN 60730 Schutzart IP 40 EN 60529 Elektromagnetische Verträglichkeit (EMV) Störaussendung EN 50270:2006 Störfestigkeit EN 61000-4-2:2009 EN 61000-4-3:2006 +A1:2008 STM 225 Set... - Seite 14 Wert Aufwärmzeit Ca. 10 min Nullpunktabgleich Ca. 10 sek Wechsel von Nullfilter Ca. 1 min auf Entnahmesonde Zeit bis zur Betriebsbe- Ca. 11 min, 10 sek reitschaft Messdauer 15 min Gesamtzeit Messung Ca. 26 min, 10 sek STM 225 Set...
-
Seite 15: Zulassungen, Prüfungen Und Konformitäten
STM 225 Set ist TÜV-geprüft gemäß VDI 4206, trägt die TÜV- Zulassungsnummer TÜV By RgG 299 und ist für Messungen nach der 1. Bundesimmissionsschutzverordnung (1. BImSchV) geeignet. STM 225 Set verwendet einen Laser der Klasse 3B nach EN 60825- 1:2007. Transport und Lagerung VORSICHT Beschädigung des Geräts durch unsachgemäßen Transport. -
Seite 16: Menüstruktur
Die Bedienung des Staubmessgerätes STM 225 folgt den Forderun- gen an die Messung von Kleinfeuerungsanlagen mit Festbrennstof- fen nach 1.BImSchV. Vom Programm vorgegeben sind folgende Abläufe: • Aufwärmzeit -> Hauptmenü • Zur Messung -> Auswahl Brennstoff -> Start Nullpunkt Bild 5: Menüstruktur STM 225 STM 225 Set... -
Seite 17: Montage Und Inbetriebnahme
STM 225 zeigt Störungen oben am Rand des Farb-Touch- Displays an. Ursache von Störungen beseitigen (siehe Kapi- tel 10, Seite 30). Entnahmesonde auf das Griffstück stecken und die Hülse hand- fest zuschrauben. Entnahmesonde in die Messstelle einbringen und fixieren. STM 225 Set... -
Seite 18: Stützwinkel Montieren
Montage und Inbetriebnahme Stützwinkel montieren Stützwinkel vormontieren. Schrauben noch nicht festziehen. Entnahmeleitung am Anschluss Gaseingang einstecken. Stützwinkel an Entnahmeleitung anlegen und Schrauben fest- ziehen. STM 225 Set... -
Seite 19: Multilyzer Anschließen (Optional)
TILYZER beschrieben. Sicherstellen, dass die Bluetooth-Adresse am MULTILYZER mit der Bluetooth-Adresse am STM 225 übereinstimmt. Im Menü- punkt „Info“ des STM 225 wird die Bluetooth-Adresse ange- zeigt: BT-Adresse:XX:XX:XX:XX:XX:XX Bild 7: Bluetooth-Adresse am STM 225 und am MULTILYZER STM 225 Set... -
Seite 20: Dichtheitstest Durchführen
(siehe Kapitel 10, Seite 30). Danach den Dichtheitstest er- neut durchführen, bis „Dichtheit OK“ angezeigt wird. Bei bestandenem Dichtheitstest Verschluss an Gaseingang und Gasausgang entfernen. Menüpunkt „Ende“ wählen. STM 225 springt ins Menü „Einstellungen“. Menüpunkt „Ende“ wählen. STM 225 springt ins Hauptmenü. STM 225 Set... -
Seite 21: Betrieb
Leitungssystem wird gereinigt. Den mitgelieferten Nullpunkt-Filter auf den Anschluss Gasein- gang stecken. Nur Nullpunkt-Filter des Herstellers verwenden. Keine anderen Filter als den Nullpunkt-Filter verwenden. Menüpunkt „Weiter“ wählen. Die Nullpunktabgleich stellt die Messeinheit auf absolut staub- freie Umgebungsluft ein. STM 225 Set... - Seite 22 Gemittelter Messwert über die Dauer der Messung • Maximalwert • Minimalwert Hohe Feuchtigkeit des Brennstoffs und der Umgebungsluft führt zu verstärkter Bildung von Kondensat. Nach jeder Messung Pegelstand des Kondensats prüfen. Bei Bedarf ablassen (siehe Kapitel 9.2, Seite 25). STM 225 Set...
-
Seite 23: Messung Mit Multilyzer Durchführen
Abbruch einer Messung wird nicht an MULTILYZER übermittelt. Die Messung muss auch am MULTILYZER abgebrochen werden. Menüpunkt „Abbruch“ wählen. Nach Abbruch einer Messung am STM 225: • Messung auch am MULTILYZER abbrechen. • Dichtheitsprüfung erneut durchführen • Nullpunktabgleich erneut durchführen STM 225 Set... -
Seite 24: Stm 225 Ausschalten
Verschmutzung Filter auswech- seln Pegelstand Kondensat prüfen. Bei Bedarf Kondensat ablassen wöchentlich Sichtprüfung Messkammer reinigen (alle 20 Mes- sungen, nach Meldung des Geräts) jährlich Gerät zur Prüfung und Wartung an Hersteller schicken STM 225 Set... -
Seite 25: Wartungstätigkeiten
• Risse an den Schlauchverbindern am Spülluftfilter • Kratzer an der Innenseite der Messkammer STM 225 Set reinigen STM 225 Set nicht mit Wasser, Reinigungsmitteln oder Druckluft reinigen. Farb-Touch-Display und Gehäuse mit einem sauberen, trocke- nen weichen Tuch reinigen. - Seite 26 Netzstecker ist ausgesteckt. Kondensat ist abgelassen. VORSICHT Beschädigung der Elektronik durch auslaufendes Kondensat. Vor dem Kippen des Geräts Kondensat ablassen. STM 225 kippen und auf einer der Seitenwände ablegen. Beide Rändelmuttern an der Bodenplatte demontieren. STM 225 Set...
- Seite 27 Gaskanal vom Gaseingang aus mit dem schmalen Stabreiniger reinigen. Gaskanal vom Gasausgang aus mit dem schmalen Stabreiniger reinigen. Gaskanal von der Messkammer aus mit dem breiten Stabreini- ger reinigen. Die drei Optiken und danach die Kammerinnenseite mit dem Optikreinigungstuch reinigen. STM 225 Set...
- Seite 28 Spülluftfilter auswechseln Spülluftfilter an den schwarzen Winkelschläuchen festhalten und von den Stutzen abziehen. Winkelschläuche seitlich vom Spülluftfilter abziehen und auf den neuen Spülluftfilter stecken. Winkelschläuche mit Spülluftfilter wieder bis zum Anschlag auf die Stutzen schieben. Einbaurichtung beachten. STM 225 Set...
- Seite 29 Filtereinsatz nicht mehr bewegbar ist. Durchsichtiges Filtergehäuse handfest einschrauben. Netzsicherung auswechseln Netzstecker ist ausgesteckt. Verriegelung herunterdrücken und Sicherungshalter herauszie- hen. Defekte Sicherung auswechseln. Sicherungshalter hineinschieben, bis er einrastet. STM 225 einschalten und auf Funktion prüfen. STM 225 Set...
-
Seite 30: Störungen
Defekte Filtertasse aus- digt wechseln Winkelstücke am Spül- Lose Winkelstücke dicht luftfilter lose oder defekt auf die Stutzen stecken Defekte Winkelstücke auswechseln Abdeckung Gaskam- Abdeckung Gaskammer mer lose festschrauben STM 225 Set... - Seite 31 +60 °C an Gerät ist eingeschaltet Interner Gerätefehler Gerät an den Hersteller (Schalter leuchtet rot), schicken (siehe Kapi- aber Display bleibt dunkel tel 12, Seite 32) Display reagiert nicht auf Eingaben Sonstige Störungen – STM 225 Set...
-
Seite 32: Außerbetriebnahme Und Entsorgung
Der Rücksendung immer eine Kontaminationserklärung (Bestä- tigung der Gefahrenfreiheit) beilegen. Download der Kontaminationserklärung unter www.afriso.de. Wir können Ihre Rücksendung ohne Kontaminationserklärung leider nicht bearbeiten. Wir bitten um Ihr Verständnis. Falls das Gerät mit Gefahrstoffen betrieben wurde: Vorschriftsmäßige Dekontaminierung durchführen. -
Seite 33: Ersatzteile Und Zubehör
(2 Stück) Reinigungsstab STM 225 (10 Stück) Entnahmeleitung ENL-H 2, beheizt, 2 m 570205 Anschluss-Set ASS-STM, 2 m 500296 (für Verbindung zum MULTILYZER) Transporttasche 570201 Entnahmesonde ENS-G 280 mm, gerade 570202 Entnahmesonde ENS-W 300 mm, gebogen 570203 STM 225 Set... -
Seite 34: Gewährleistung
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 17 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de. STM 225 Set... -
Seite 35: Anhang
Anhang 18 Anhang 18.1 Zulassungsunterlagen STM 225 Set... -
Seite 36: Bluetooth-Konformitätserklärung
Anhang 18.2 Bluetooth-Konformitätserklärung STM 225 Set...
