Bilder kalibrieren/rektifizieren
8024486/1FW5/V3-1/2022-08
Irrtümer und Änderungen vorbehalten.
Nur Benutzer der Ebene „Service" können auf die Einstellungen zur Bildrektifizierung
zugreifen.
Angewendete Änderungen werden nur durch erneutes Klicken auf die Schaltfläche
gespeichert.
Alle Inspektionsregionen werden nach der Bildverarbeitung mit kurzer Verzögerung
angezeigt.
Mit der Bildrektifizierung wird das Bild abgeflacht, und Größe und Auflösung eines
erfassten Bildes werden geändert. Damit werden hauptsächlich
Verzerrungen korrigiert, die dadurch bedingt sind, dass die Kamera nicht lotrecht zum
Zielobjekt positioniert
ist.
Wenn die Rektifizierungsmatrix auf die gekrümmte Oberfläche der Produktvorlage
angewendet wird, berechnet die Kamera die Zuordnung zwischen den Rasterpunkten und
ebnet/begradigt das Bild. Diese Punkte werden im verzerrten Bild erkannt, einschließlich
der entsprechenden Rasterpunkte des idealen regulären Punktrasters.
Zuverlässigkeit der Referenzformlokalisierung wesentlich.
Es wird dringend empfohlen, die Rektifizierungseinstellung für folgende Vorlagen zu
aktivieren:
•
Zerknitterte/wellige Etikettenvorlagen
•
Abgerundete Oberflächen
•
Beseitigung perspektivischer Verzerrungen

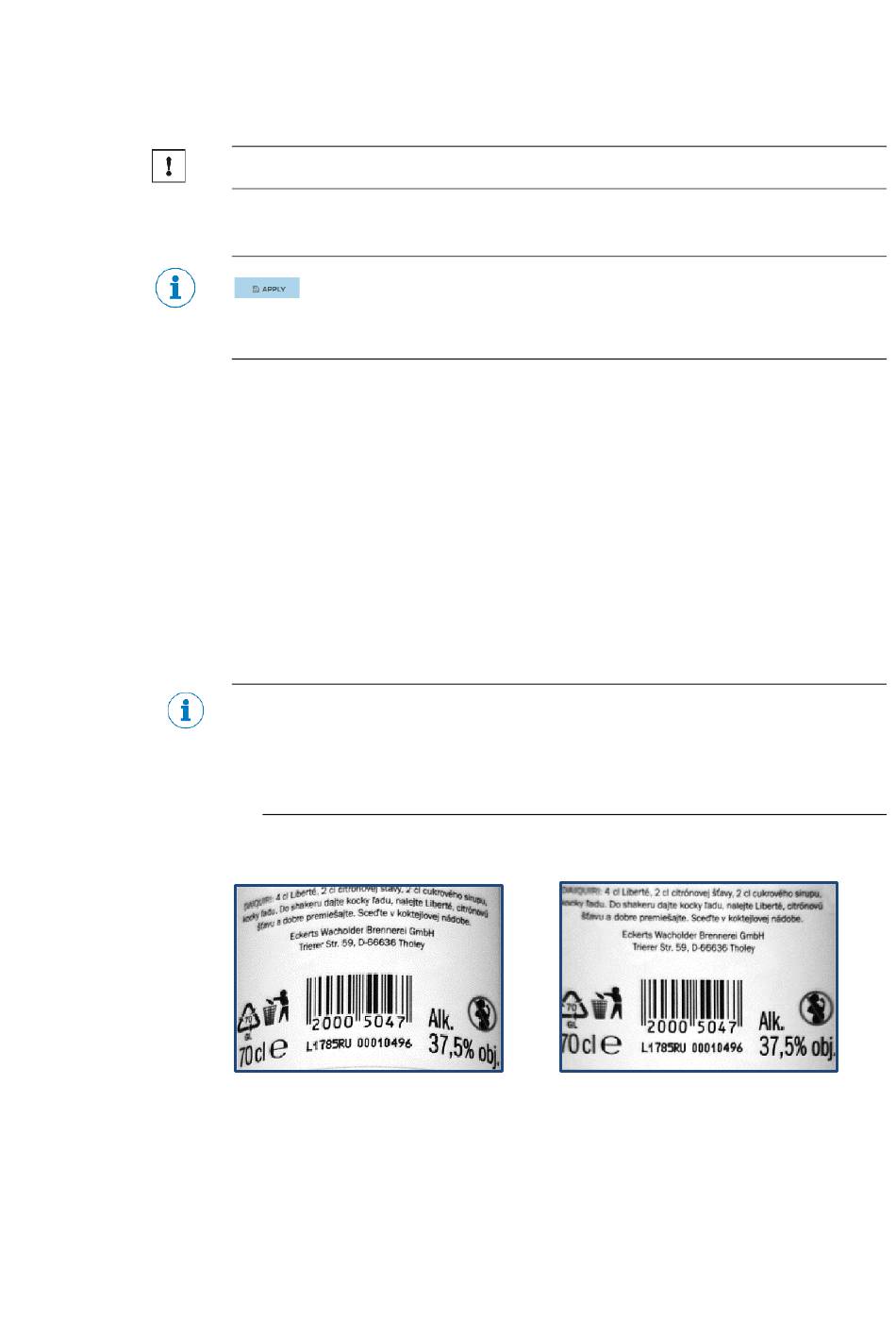

Originalbild
Abbildung 20
Rektifikationsprozess
ERSTE SCHRITTE
perspektivische
Dies erhöht die
Rektifiziertes Bild
