8.4

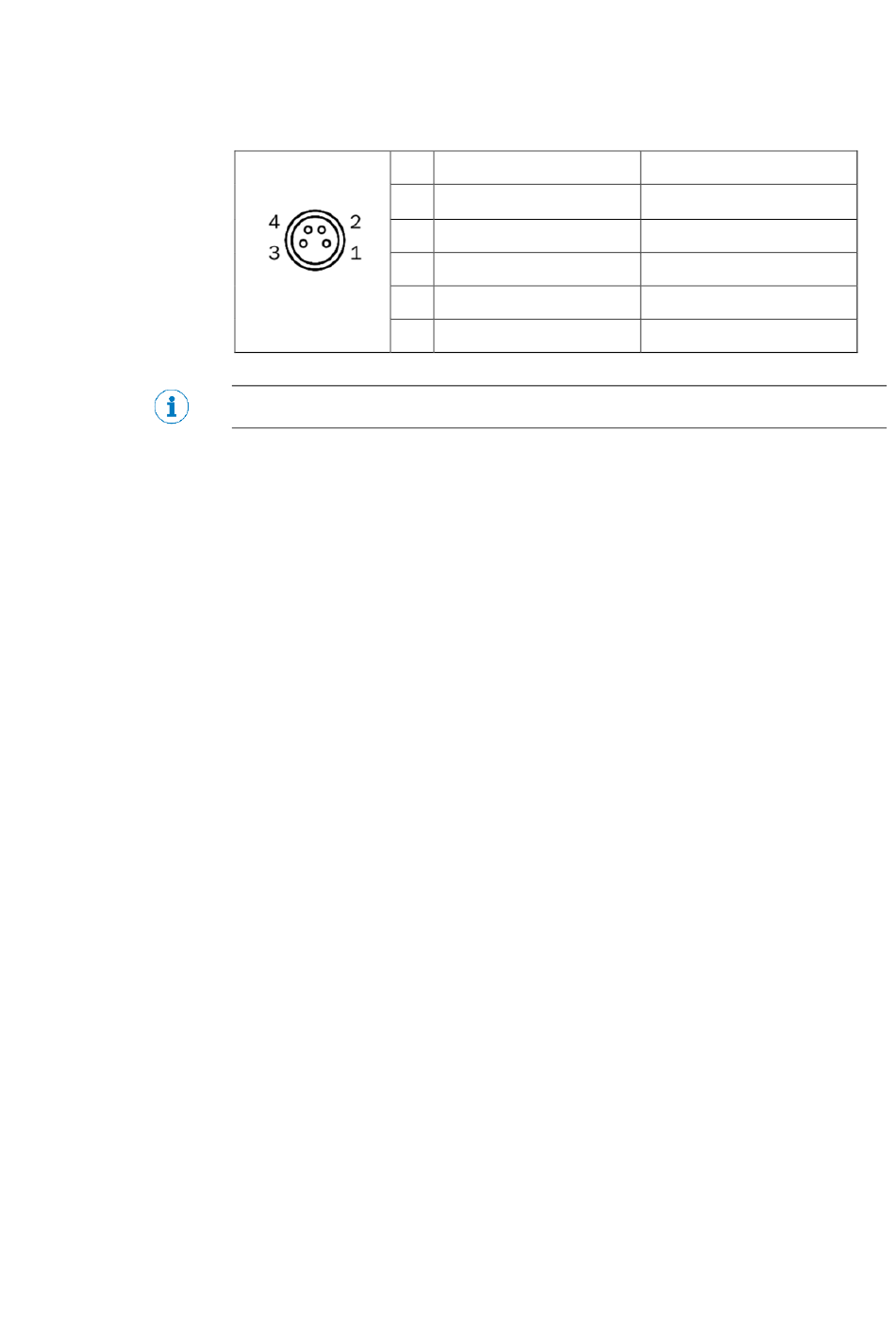

Pinbelegung an Anschlüssen des ICL300
8024486/1FW5/V3-1/2022-08
Irrtümer und Änderungen vorbehalten.
Pin
Vorderansicht
Beachten Sie, dass die Farbe der Adern abweichen kann. Stets die Anschlussbelegung in
der Beschreibung zur verwendeten Leitung prüfen.
Aderfarbe
1
Braun
2
Weiß
3
Blau
4
Schwarz
–
Metallgeflecht
ANHÄNGE
Signal
± 20 %
24 VDC
Trigger
GND
Unbelegt
Abschirmung
B E T R I E B S A N L E I T U N G | LABEL CHECKER P6XX
