Produktbeschreibung
Drucktaster
Die Drucktaster dienen zur Steuerung der Anzeige bzw. Auswahl der Befehle bei der
Programmierung der Auswerteeinheit.
4.5
Schnittstellen und Anschlüsse

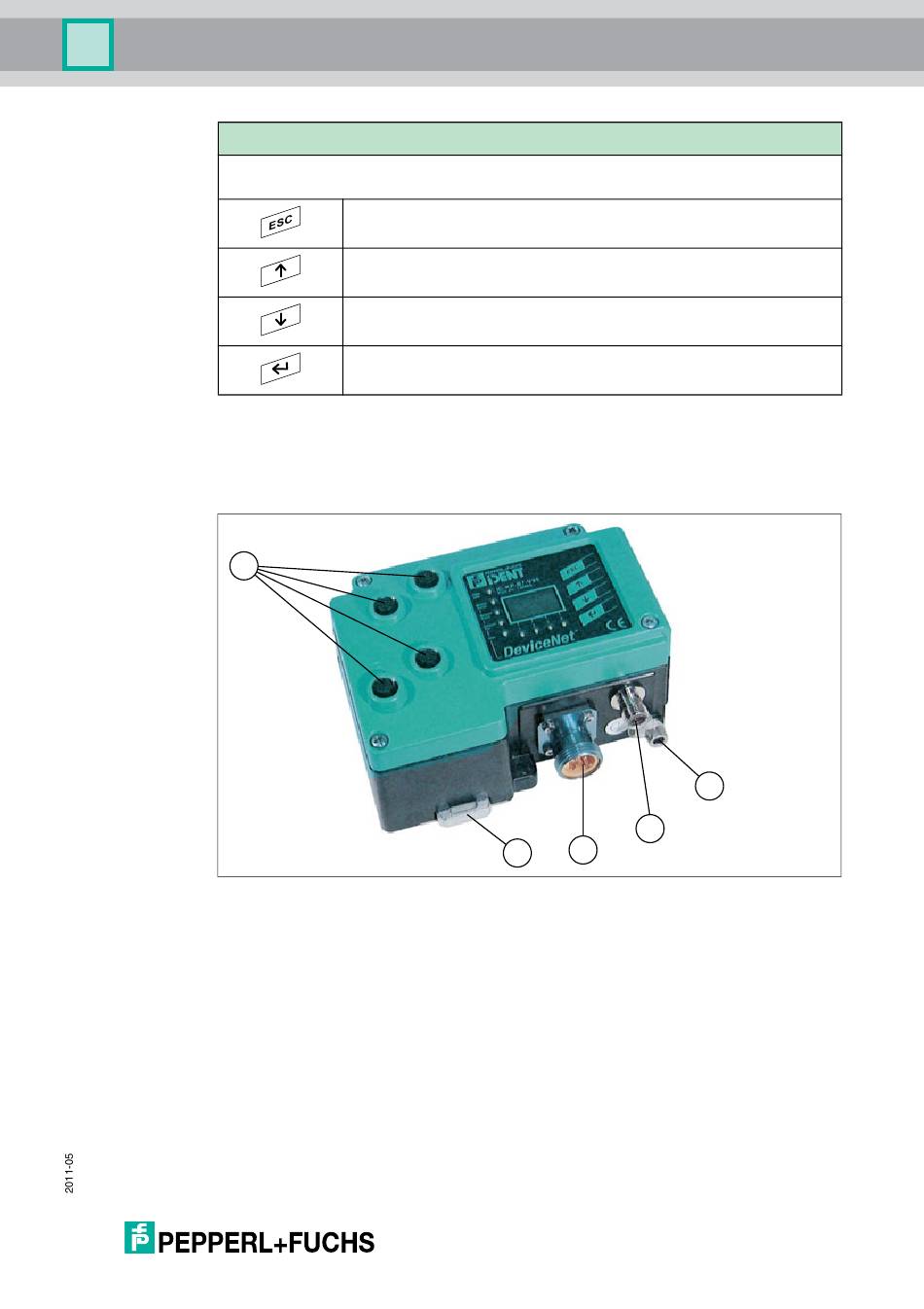

An der Auswerteeinheit IC-KP-B7-V95 befinden sich folgende Schnittstellen und
Anschlüsse.
1
Anschlüsse
1
M12-Steckverbinder für Schreib-/Leseköpfe (Buchsen) - V1
2
M12-Steckverbinder für Energieversorgung (Stecker) - V1
3
5-Pin-DeviceNet-Ministyle-Stecker
Sonstiges
A
Schraube für Schutzerde
B
Metallschnappriegel für die Hutschienenmontage
Zubehör
Zubehör siehe Kapitel 4.7.
Rücksprung zur höheren Ebene
Menüpunkt aufwärts
Menüpunkt abwärts
RETURN (Eingabebestätigung)
B
A
2
3
