Anzeigen und Bedienelemente

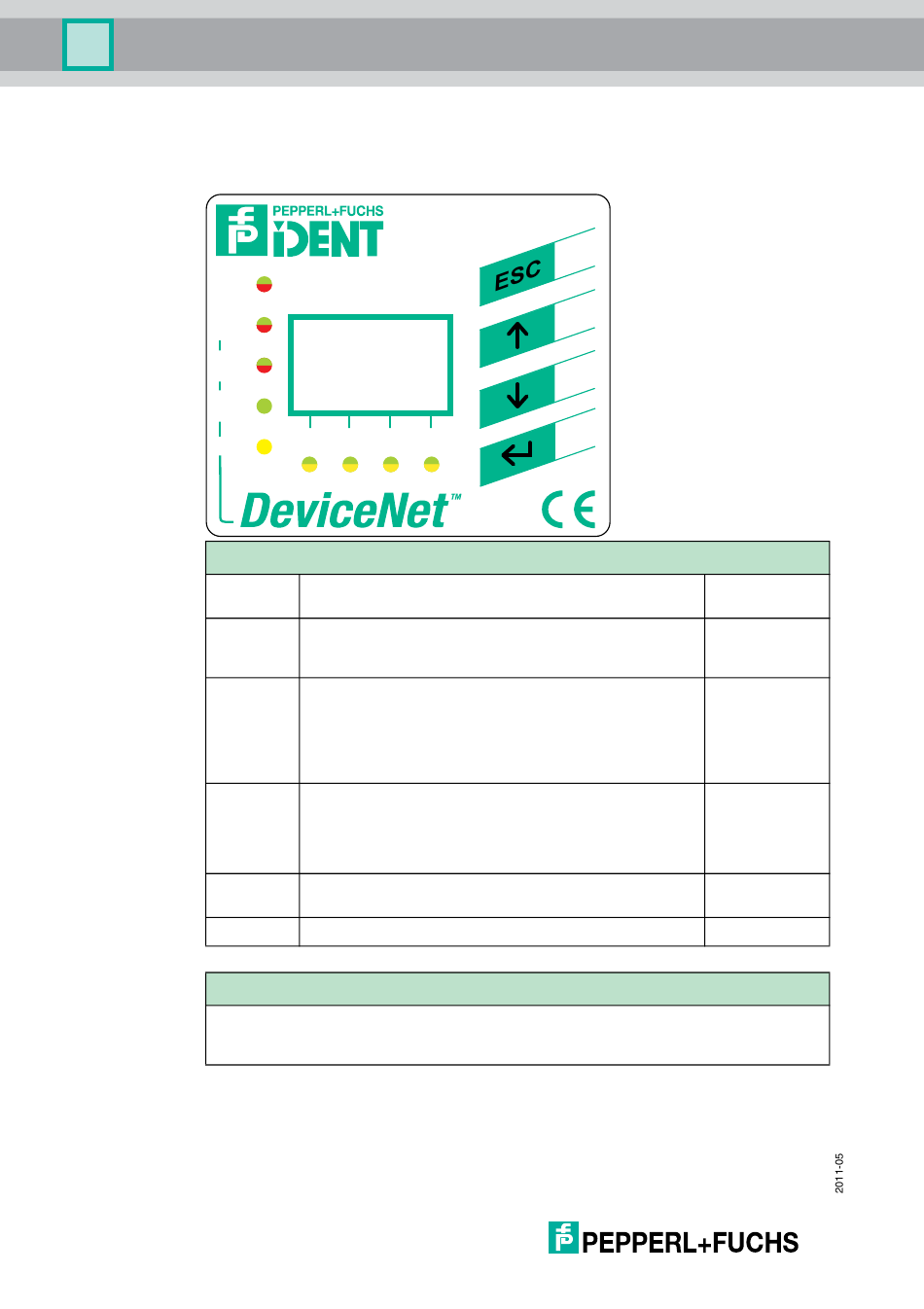

An der Auswerteeinheit befinden sich folgende Anzeigen und Bedienelemente.
PWR/
ERR
Module
Status
Network
Status
Network
Pwr
Com
LED-Anzeigen
PWR/ERR
1, 2, 3, 4
Module
Status
Network
Status
Network
Pwr
Com
Display
Zweizeiliges Multifunktionsdisplay mit 12 Zeichen pro Zeile zur Anzeige unterschiedlicher
Status und Betriebsinformationen und 4 Piktogrammen zur Anzeige der angeschlossenen
Leseköpfe.
12
IC-KP-B7-V95
Part No. 130985
1 2 3 4
Power on
Hardware-Fehler
Zustandsanzeige der Schreib-/Leseköpfe
Befehl an Schreib-/Lesekopf ist aktiv
Befehl erfolgreich ausgeführt (ca. 1 Sekunde)
Gerät ist in normalem Betriebszustand
Behebbarer Fehler (siehe Kapitel 9.1)
Nicht-behebbarer Fehler – Gerät muss ausgetauscht
werden
Änderung in der Konfiguration nötig (siehe Kapitel 9.1)
LED Funktionstest
Online, nicht verbunden
Online, verbunden
Verbindungs-Timeout
Kritischer Verbindungsfehler (doppelte MAC ID,
Busfehler)
Netzwerk-Stromversorgung vorhanden
Datenübertragung (ca. 250 ms)
grün
rot
grün
gelb
grün
rot blinkend
rot
grün blinkend
rot/grün
blinkend
grün blinkend
grün
rot blinkend
rot
grün
gelb
