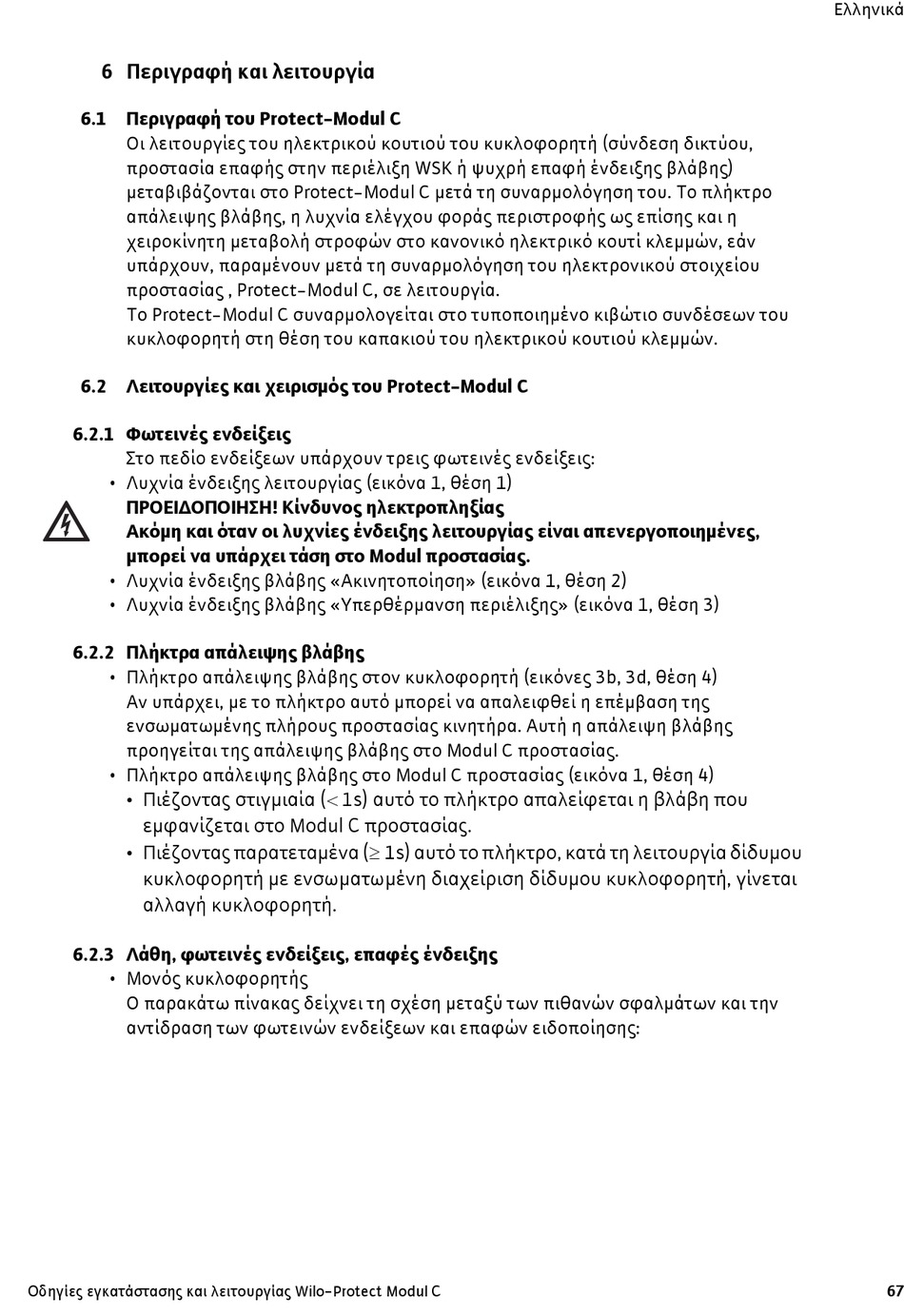

6 Περιγραφή και λειτουργία
6.1 Περιγραφή του Protect-Modul C
Οι λειτουργίες του ηλεκτρικού κουτιού του κυκλοφορητή (σύνδεση δικτύου,
προστασία επαφής στην περιέλιξη WSK ή ψυχρή επαφή ένδειξης βλάβης)
μεταβιβάζονται στο Protect-Modul C μετά τη συναρμολόγηση του. Το πλήκτρο
απάλειψης βλάβης, η λυχνία ελέγχου φοράς περιστροφής ως επίσης και η
χειροκίνητη μεταβολή στροφών στο κανονικό ηλεκτρικό κουτί κλεμμών, εάν
υπάρχουν, παραμένουν μετά τη συναρμολόγηση του ηλεκτρονικού στοιχείου
προστασίας , Protect-Modul C, σε λειτουργία.
Το Protect-Modul C συναρμολογείται στο τυποποιημένο κιβώτιο συνδέσεων του
κυκλοφορητή στη θέση του καπακιού του ηλεκτρικού κουτιού κλεμμών.
6.2 Λειτουργίες και χειρισμός του Protect-Modul C
6.2.1 Φωτεινές ενδείξεις
Στο πεδίο ενδείξεων υπάρχουν τρεις φωτεινές ενδείξεις:
• Λυχνία ένδειξης λειτουργίας (εικόνα 1, θέση 1)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας
Ακόμη και όταν οι λυχνίες ένδειξης λειτουργίας είναι απενεργοποιημένες,
μπορεί να υπάρχει τάση στο Modul προστασίας.
• Λυχνία ένδειξης βλάβης «Ακινητοποίηση» (εικόνα 1, θέση 2)
• Λυχνία ένδειξης βλάβης «Υπερθέρμανση περιέλιξης» (εικόνα 1, θέση 3)
6.2.2 Πλήκτρα απάλειψης βλάβης
• Πλήκτρο απάλειψης βλάβης στον κυκλοφορητή (εικόνες 3b, 3d, θέση 4)
Αν υπάρχει, με το πλήκτρο αυτό μπορεί να απαλειφθεί η επέμβαση της
ενσωματωμένης πλήρους προστασίας κινητήρα. Αυτή η απάλειψη βλάβης
προηγείται της απάλειψης βλάβης στο Modul C προστασίας.
• Πλήκτρο απάλειψης βλάβης στο Modul C προστασίας (εικόνα 1, θέση 4)
• Πιέζοντας στιγμιαία ( 1s) αυτό το πλήκτρο απαλείφεται η βλάβη που
εμφανίζεται στο Modul C προστασίας.
• Πιέζοντας παρατεταμένα ( 1s) αυτό το πλήκτρο, κατά τη λειτουργία δίδυμου
κυκλοφορητή με ενσωματωμένη διαχείριση δίδυμου κυκλοφορητή, γίνεται
αλλαγή κυκλοφορητή.
6.2.3 Λάθη, φωτεινές ενδείξεις, επαφές ένδειξης
• Μονός κυκλοφορητής
Ο παρακάτω πίνακας δείχνει τη σχέση μεταξύ των πιθανών σφαλμάτων και την
αντίδραση των φωτεινών ενδείξεων και επαφών ειδοποίησης:
