Inbetriebnahme
Variante B:
Das Interfacemodul befindet sich am Anfang der Datenleitung, ein Lesekopf befindet sich
am Ende der Datenleitung. Beide benötigen den RS 485-Abschlusswiderstand. Der zweite
Lesekopf wird über eine kurze Stichleitung (Länge < 1 m) an die Linienverbindung
zwischen Interfacemodul und erstem Lesekopf angeschlossen. Für den Anschluss der
Stichleitung verwenden Sie das Busterminal BT111.
Lesekopf
Interface oder Steuerung
(SPS)

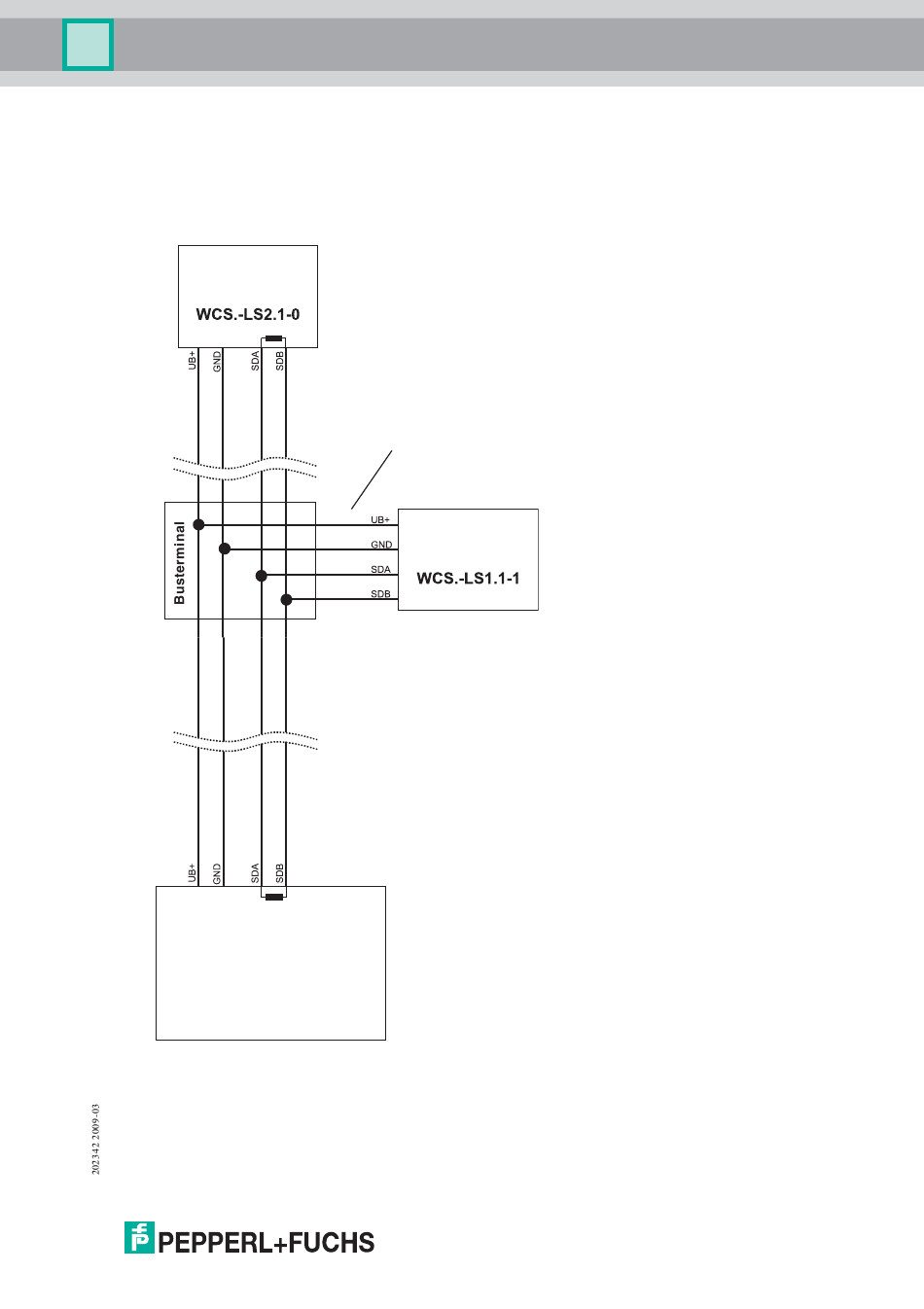

Bild 6.3: Anschluss von zwei Leseköpfen, Variante B
Sie entscheiden in Abhängigkeit von der Anwendung, welche Verdrahtungsvariante günstiger
ist. Falls Sie drei oder vier Leseköpfe an einem Interfacemodul betreiben, schließen Sie diese
über Stichleitungen an wie in Variante B gezeigt.
Stichleitung (max. 1 m)
Lesekopf
13
