WCS-PNG110
Inbetriebnahme
Falls zwei Leseköpfe an einem Interfacemodul angeschlossen werden, gibt es zwei
Verdrahtungsvarianten:
•
Variante A:
Ein Lesekopf befindet sich am Anfang und ein Lesekopf am Ende der Datenleitung. Bei
beiden Leseköpfen ist der RS 485-Abschlusswiderstand aktiviert. Das Interfacemodul liegt
dazwischen und erhält keinen RS 485-Abschlusswiderstand. Jeder Lesekopf wird mit
einem separaten Datenkabel am Interfacemodul angeschlossen.
Lesekopf
Interface oder Steuerung

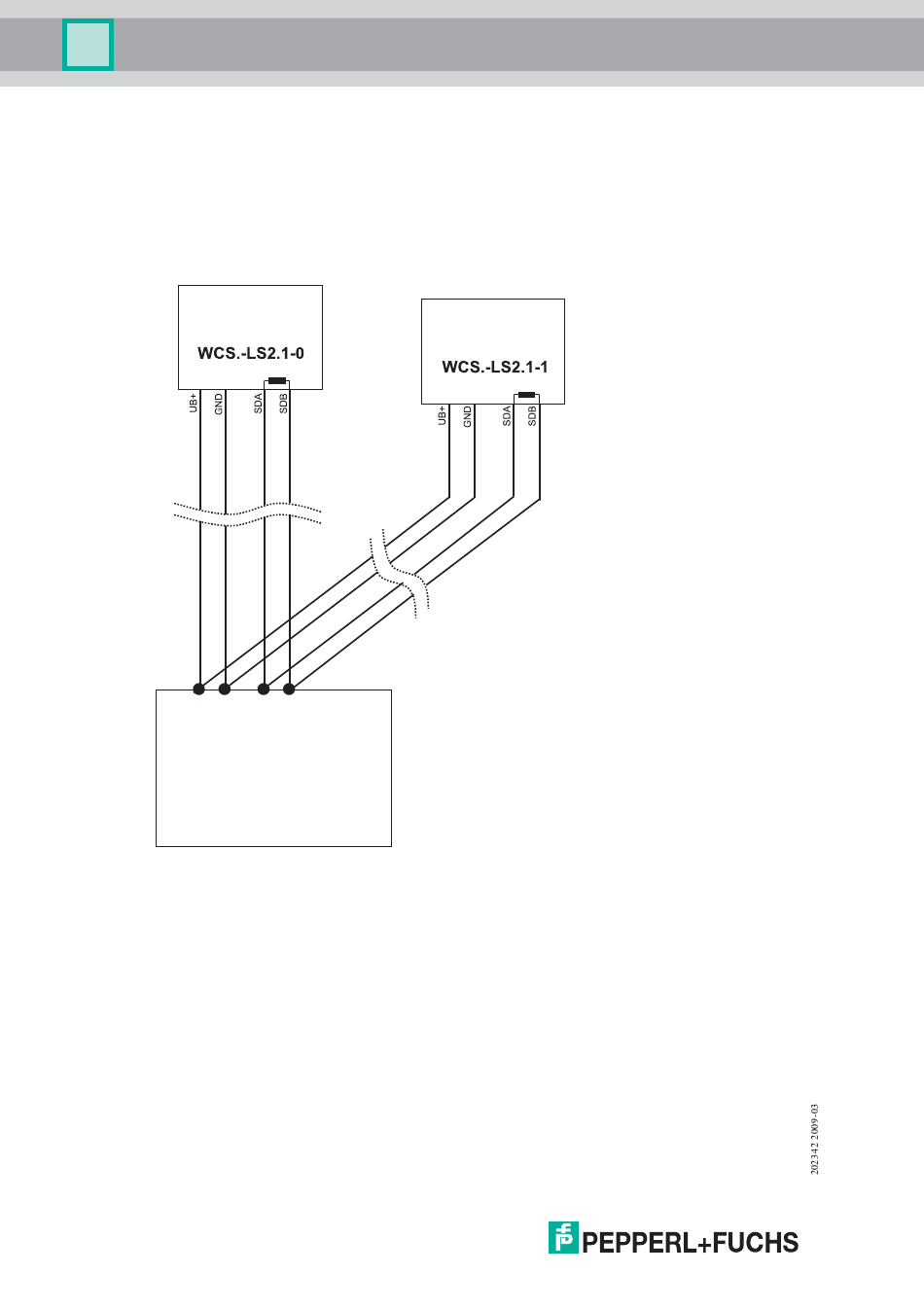

Bild 6.2: Anschluss von zwei Leseköpfen, Variante A
12
(SPS)
Lesekopf
