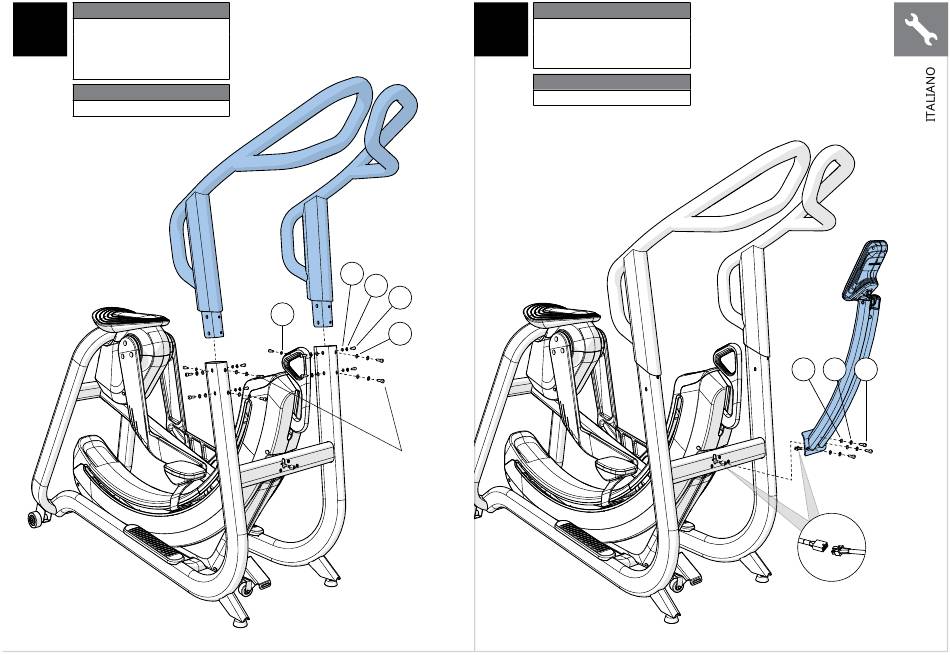

Fase 1 hardware
1
Descrizione Q.tà
A Bullone (M8) 14
B Rondella elastica (M8) 12
C Rondella piana (M8) 8
D Rondella rotonda (M8) 6
Valori di coppia
22,5 N m / 16,5 ft lb (piedi per libbra)
C
B
A
D
D
Montare
prima i bulloni
anteriori,
posteriori e le
rondelle
Fase 2 hardware
2
Descrizione Q.tà
E Bullone (M6) 3
F Rondella elastica (M6) 3
G Rondella piana (M6) 3
Valori di coppia
9,5 N m / 7 ft lb (piedi per libbra)
G F E
