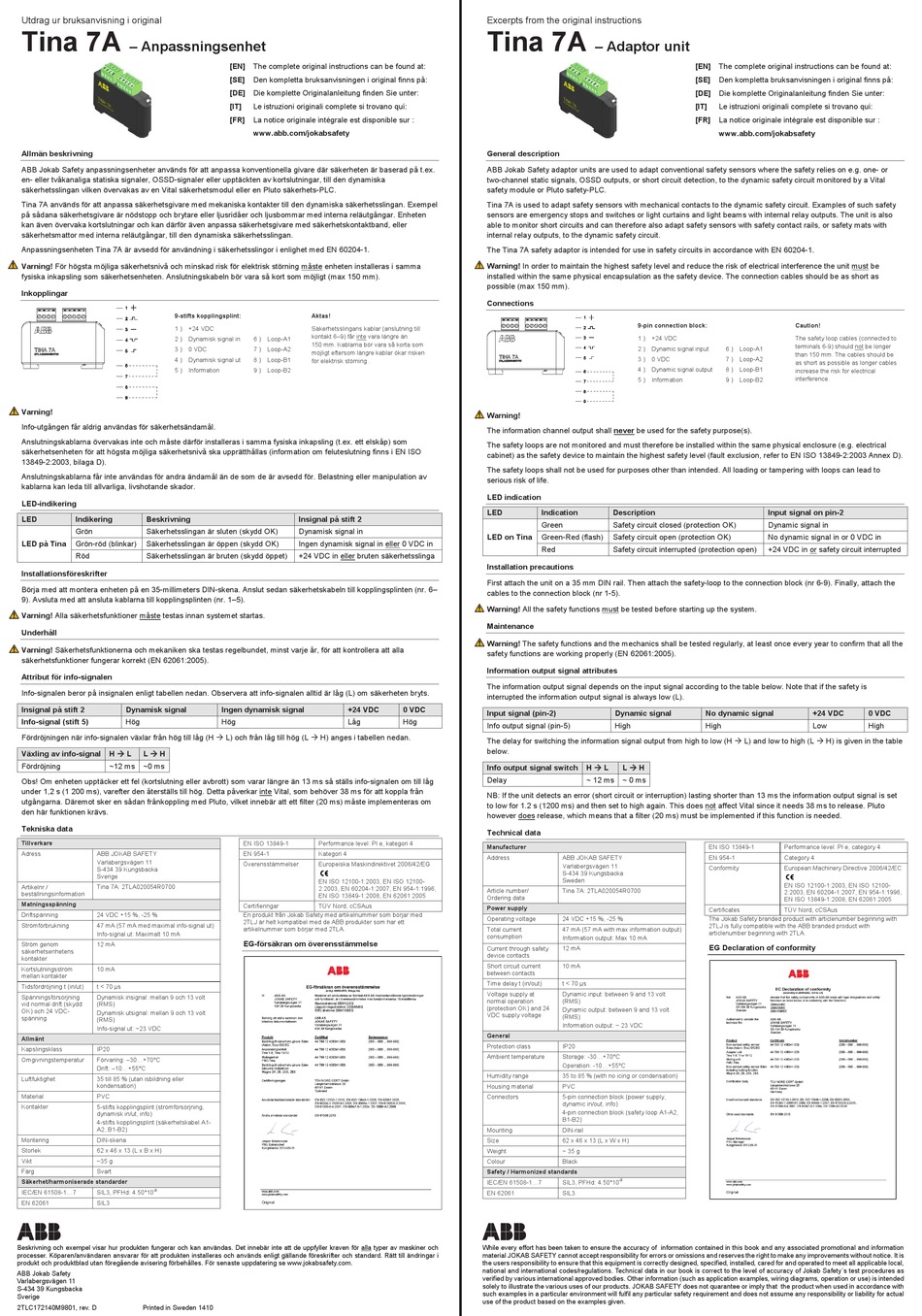

ABB Tina 7A Originalanleitung

Utdrag ur bruksanvisning i original

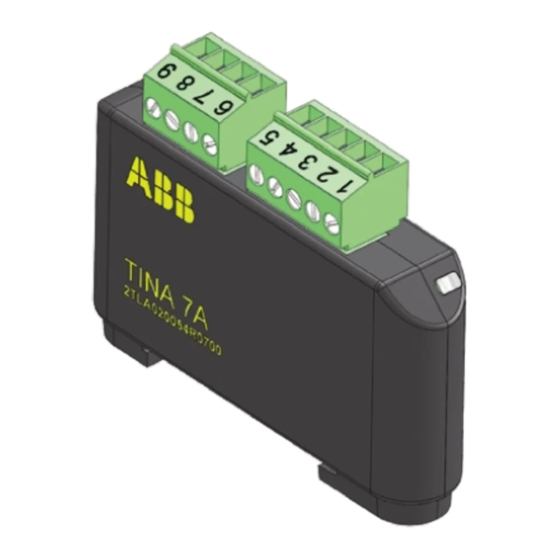

Tina 7A
– Anpassningsenhet
Allmän beskrivning
ABB Jokab Safety anpassningsenheter används för att anpassa konventionella givare där säkerheten är baserad på t.ex.
en- eller tvåkanaliga statiska signaler, OSSD-signaler eller upptäckten av kortslutningar, till den dynamiska
säkerhetsslingan vilken övervakas av en Vital säkerhetsmodul eller en Pluto säkerhets-PLC.
Tina 7A används för att anpassa säkerhetsgivare med mekaniska kontakter till den dynamiska säkerhetsslingan. Exempel
på sådana säkerhetsgivare är nödstopp och brytare eller ljusridåer och ljusbommar med interna reläutgångar. Enheten
kan även övervaka kortslutningar och kan därför även anpassa säkerhetsgivare med säkerhetskontaktband, eller
säkerhetsmattor med interna reläutgångar, till den dynamiska säkerhetsslingan.
Anpassningsenheten Tina 7A är avsedd för användning i säkerhetsslingor i enlighet med EN 60204-1.
Varning! För högsta möjliga säkerhetsnivå och minskad risk för elektrisk störning måste enheten installeras i samma
fysiska inkapsling som säkerhetsenheten. Anslutningskabeln bör vara så kort som möjligt (max 150 mm).
Inkopplingar
9-stifts kopplingsplint:
1 ) +24 VDC
2 ) Dynamisk signal in
3 ) 0 VDC
4 ) Dynamisk signal ut
5 ) Information
Varning!
Info-utgången får aldrig användas för säkerhetsändamål.
Anslutningskablarna övervakas inte och måste därför installeras i samma fysiska inkapsling (t.ex. ett elskåp) som
säkerhetsenheten för att högsta möjliga säkerhetsnivå ska upprätthållas (information om feluteslutning finns i EN ISO
13849-2:2003, bilaga D).
Anslutningskablarna får inte användas för andra ändamål än de som de är avsedd för. Belastning eller manipulation av
kablarna kan leda till allvarliga, livshotande skador.
LED-indikering
LED Indikering Beskrivning
Grön Säkerhetsslingan är sluten (skydd OK)
LED på Tina
Grön-röd (blinkar) Säkerhetsslingan är öppen (skydd OK)
Röd Säkerhetsslingan är bruten (skydd öppet)
Installationsföreskrifter
Börja med att montera enheten på en 35-millimeters DIN-skena. Anslut sedan säkerhetskabeln till kopplingsplinten (nr. 6–
9). Avsluta med att ansluta kablarna till kopplingsplinten (nr. 1–5).
Varning! Alla säkerhetsfunktioner måste testas innan systemet startas.
Underhåll
Varning! Säkerhetsfunktionerna och mekaniken ska testas regelbundet, minst varje år, för att kontrollera att alla
säkerhetsfunktioner fungerar korrekt (EN 62061:2005).
Attribut för info-signalen
Info-signalen beror på insignalen enligt tabellen nedan. Observera att info-signalen alltid är låg (L) om säkerheten bryts.
Insignal på stift 2 Dynamisk signal
Info-signal (stift 5)
Hög
Fördröjningen när info-signalen växlar från hög till låg (H  L) och från låg till hög (L  H) anges i tabellen nedan.
Växling av info-signal H  L L  H
Fördröjning ~12 ms ~0 ms
Obs! Om enheten upptäcker ett fel (kortslutning eller avbrott) som varar längre än 13 ms så ställs info-signalen om till låg
under 1,2 s (1 200 ms), varefter den återställs till hög. Detta påverkar inte Vital, som behöver 38 ms för att koppla från
utgångarna. Däremot sker en sådan frånkoppling med Pluto, vilket innebär att ett filter (20 ms) måste implementeras om
den här funktionen krävs.
Tekniska data
Tillverkare
Adress ABB JOKAB SAFETY
Varlabergsvägen 11
S-434 39 Kungsbacka
Sverige
Artikelnr./ Tina 7A: 2TLA020054R0700
beställningsinformation
Matningsspänning
Driftspänning 24 VDC +15 %, -25 %
Strömförbrukning 47 mA (57 mA med maximal info-signal ut)
Info-signal ut: Maximalt 10 mA
Ström genom 12 mA
säkerhetsenhetens
kontakter
Kortslutningsström 10 mA
mellan kontakter
Tidsfördröjning t (in/ut) t < 70 µs
Spänningsförsörjning Dynamisk insignal: mellan 9 och 13 volt
vid normal drift (skydd (RMS)
OK) och 24 VDC-
Dynamisk utsignal: mellan 9 och 13 volt
spänning
(RMS)
Info-signal ut: ~23 VDC
Allmänt
Kapslingsklass IP20
Omgivningstemperatur Förvaring: –30...+70°C
Drift: –10...+55°C
Luftfuktighet 35 till 85 % (utan isbildning eller
kondensation)
Material PVC
Kontakter 5-stifts kopplingsplint (strömförsörjning,
dynamisk in/ut, info)
4-stifts kopplingsplint (säkerhetskabel A1-
A2, B1-B2)
Montering DIN-skena
Storlek 62 x 46 x 13 (L x B x H)
Vikt ~35 g
Färg Svart
Säkerhet/harmoniserade standarder
-9
IEC/EN 61508-1...7 SIL3, PFHd: 4.50*10
EN 62061 SIL3
Beskrivning och exempel visar hur produkten fungerar och kan användas. Det innebär inte att de uppfyller kraven för alla typer av maskiner och
processer. Köparen/användaren ansvarar för att produkten installeras och används enligt gällande föreskrifter och standard. Rätt till ändringar i
produkt och produktblad utan föregående avisering förbehålles. För senaste uppdatering se www.jokabsafety.com.
ABB Jokab Safety
Varlabergsvägen 11
S-434 39 Kungsbacka
Sverige
2TLC172140M9801, rev. D Printed in Sweden 1410
[EN] The complete original instructions can be found at:
[SE] Den kompletta bruksanvisningen i original finns på:
[DE] Die komplette Originalanleitung finden Sie unter:
[IT] Le istruzioni originali complete si trovano qui:
[FR] La notice originale intégrale est disponible sur :
www.abb.com/jokabsafety
Aktas!
Säkerhetsslingans kablar (anslutning till
kontakt 6–9) får inte vara längre än
6 ) Loop-A1
150 mm. Kablarna bör vara så korta som
7 ) Loop-A2
möjligt eftersom längre kablar ökar risken
8 ) Loop-B1
för elektrisk störning.
9 ) Loop-B2
Insignal på stift 2
Dynamisk signal in
Ingen dynamisk signal in eller 0 VDC in
+24 VDC in eller bruten säkerhetsslinga
Ingen dynamisk signal +24 VDC
Hög Låg
EN ISO 13849-1 Performance level: Pl e, kategori 4
EN 954-1 Kategori 4
Överensstämmelser Europeiska Maskindirektivet 2006/42/EG
EN ISO 12100-1:2003, EN ISO 12100-
2:2003, EN 60204-1:2007, EN 954-1:1996,
EN ISO 13849-1:2008, EN 62061:2005
Certifieringar TÜV Nord, cCSAus
En produkt från Jokab Safety med artikelnummer som börjar med
2TLJ är helt kompatibel med de ABB produkter som har ett
artikelnummer som börjar med 2TLA.
EG-försäkran om överensstämmelse
Excerpts from the original instructions
Tina 7A
General description
ABB Jokab Safety adaptor units are used to adapt conventional safety sensors where the safety relies on e.g. one- or
two-channel static signals, OSSD outputs, or short circuit detection, to the dynamic safety circuit monitored by a Vital
safety module or Pluto safety-PLC.
Tina 7A is used to adapt safety sensors with mechanical contacts to the dynamic safety circuit. Examples of such safety
sensors are emergency stops and switches or light curtains and light beams with internal relay outputs. The unit is also
able to monitor short circuits and can therefore also adapt safety sensors with safety contact rails, or safety mats with
internal relay outputs, to the dynamic safety circuit.
The Tina 7A safety adaptor is intended for use in safety circuits in accordance with EN 60204-1.
Warning! In order to maintain the highest safety level and reduce the risk of electrical interference the unit must be
installed within the same physical encapsulation as the safety device. The connection cables should be as short as
possible (max 150 mm).
Connections
Warning!
The information channel output shall never be used for the safety purpose(s).
The safety loops are not monitored and must therefore be installed within the same physical enclosure (e.g. electrical
cabinet) as the safety device to maintain the highest safety level (fault exclusion, refer to EN ISO 13849-2:2003 Annex D).
The safety loops shall not be used for purposes other than intended. All loading or tampering with loops can lead to
serious risk of life.
LED indication
LED Indication
Green
LED on Tina Green-Red (flash)
Red
Installation precautions
First attach the unit on a 35 mm DIN rail. Then attach the safety-loop to the connection block (nr 6-9). Finally, attach the
cables to the connection block (nr 1-5).
Warning! All the safety functions must be tested before starting up the system.
Maintenance
Warning! The safety functions and the mechanics shall be tested regularly, at least once every year to confirm that all the
safety functions are working properly (EN 62061:2005).
Information output signal attributes
The information output signal depends on the input signal according to the table below. Note that if the safety is
interrupted the information output signal is always low (L).
0 VDC
Input signal (pin-2)
Hög
Info output signal (pin-5)
The delay for switching the information signal output from high to low (H  L) and low to high (L  H) is given in the table
below.
Info output signal switch
Delay
NB: If the unit detects an error (short circuit or interruption) lasting shorter than 13 ms the information output signal is set
to low for 1.2 s (1200 ms) and then set to high again. This does not affect Vital since it needs 38 ms to release. Pluto
however does release, which means that a filter (20 ms) must be implemented if this function is needed.
Technical data
Manufacturer
Address ABB JOKAB SAFETY
Varlabergsvägen 11
S-434 39 Kungsbacka
Sweden
Article number/ Tina 7A: 2TLA020054R0700
Ordering data
Power supply
Operating voltage 24 VDC +15 %, -25 %
Total current 47 mA (57 mA with max information output)
consumption
Information output: Max 10 mA
Current through safety 12 mA
device contacts
Short circuit current 10 mA
between contacts
Time delay t (in/out) t < 70 µs
Voltage supply at Dynamic input: between 9 and 13 volt
(RMS)
normal operation
(protection OK) and 24
Dynamic output: between 9 and 13 volt
VDC supply voltage
(RMS)
Information output: ~ 23 VDC
General
Protection class IP20
Ambient temperature Storage: -30...+70°C
Operation: -10...+55°C
Humidity range 35 to 85 % (with no icing or condensation)
Housing material PVC
Connectors 5-pin connection block (power supply,
dynamic in/out, info)
4-pin connection block (safety loop A1-A2,
B1-B2)
Mounting DIN-rail
Size 62 x 46 x 13 (L x W x H)
Weight ~ 35 g
Colour Black
Safety / Harmonized standards
IEC/EN 61508-1...7 SIL3, PFHd: 4.50*10
EN 62061 SIL3
While every effort has been taken to ensure the accuracy of information contained in this book and any associated promotional and information
material JOKAB SAFETY cannot accept responsibility for errors or omissions and reserves the right to make any improvements without notice. It is
the users responsibility to ensure that this equipment is correctly designed, specified, installed, cared for and operated to meet all applicable local,
national and international codes/regulations. Technical data in our book is correct to the level of accuracy of Jokab Safety´s test procedures as
verified by various international approved bodies. Other information (such as application examples, wiring diagrams, operation or use) is intended
solely to illustrate the various uses of our products. JOKAB SAFETY does not quarantee or imply that the product when used in accordance with
such examples in a particular environment will fulfil any particular safety requirement and does not assume any responsibility or liability for actual
use of the product based on the examples given.
– Adaptor unit
[EN] The complete original instructions can be found at:
[SE] Den kompletta bruksanvisningen i original finns på:
[DE] Die komplette Originalanleitung finden Sie unter:
[IT] Le istruzioni originali complete si trovano qui:
[FR] La notice originale intégrale est disponible sur :
www.abb.com/jokabsafety
9-pin connection block:
1 ) +24 VDC
2 ) Dynamic signal input 6 ) Loop-A1
3 ) 0 VDC 7 ) Loop-A2
4 ) Dynamic signal output 8 ) Loop-B1
5 ) Information 9 ) Loop-B2
Description
Safety circuit closed (protection OK)
Safety circuit open (protection OK)
Safety circuit interrupted (protection open)
Dynamic signal No dynamic signal
High High
H  L L  H
~ 12 ms ~ 0 ms
EN ISO 13849-1
EN 954-1
Conformity
Certificates
The Jokab Safety branded product with articlenumber beginning with
2TLJ is fully compatible with the ABB branded product with
articlenumber beginning with 2TLA.
EG Declaration of conformity
-9
Caution!
The safety loop cables (connected to
terminals 6-9) should not be longer
than 150 mm. The cables should be
as short as possible as longer cables
increase the risk for electrical
interference.
Input signal on pin-2
Dynamic signal in
No dynamic signal in or 0 VDC in
+24 VDC in or safety circuit interrupted
+24 VDC 0 VDC
Low High
Performance level: Pl e, category 4
Category 4
European Machinery Directive 2006/42/EC
EN ISO 12100-1:2003, EN ISO 12100-
2:2003, EN 60204-1:2007, EN 954-1:1996,
EN ISO 13849-1:2008, EN 62061:2005
TÜV Nord, cCSAus
