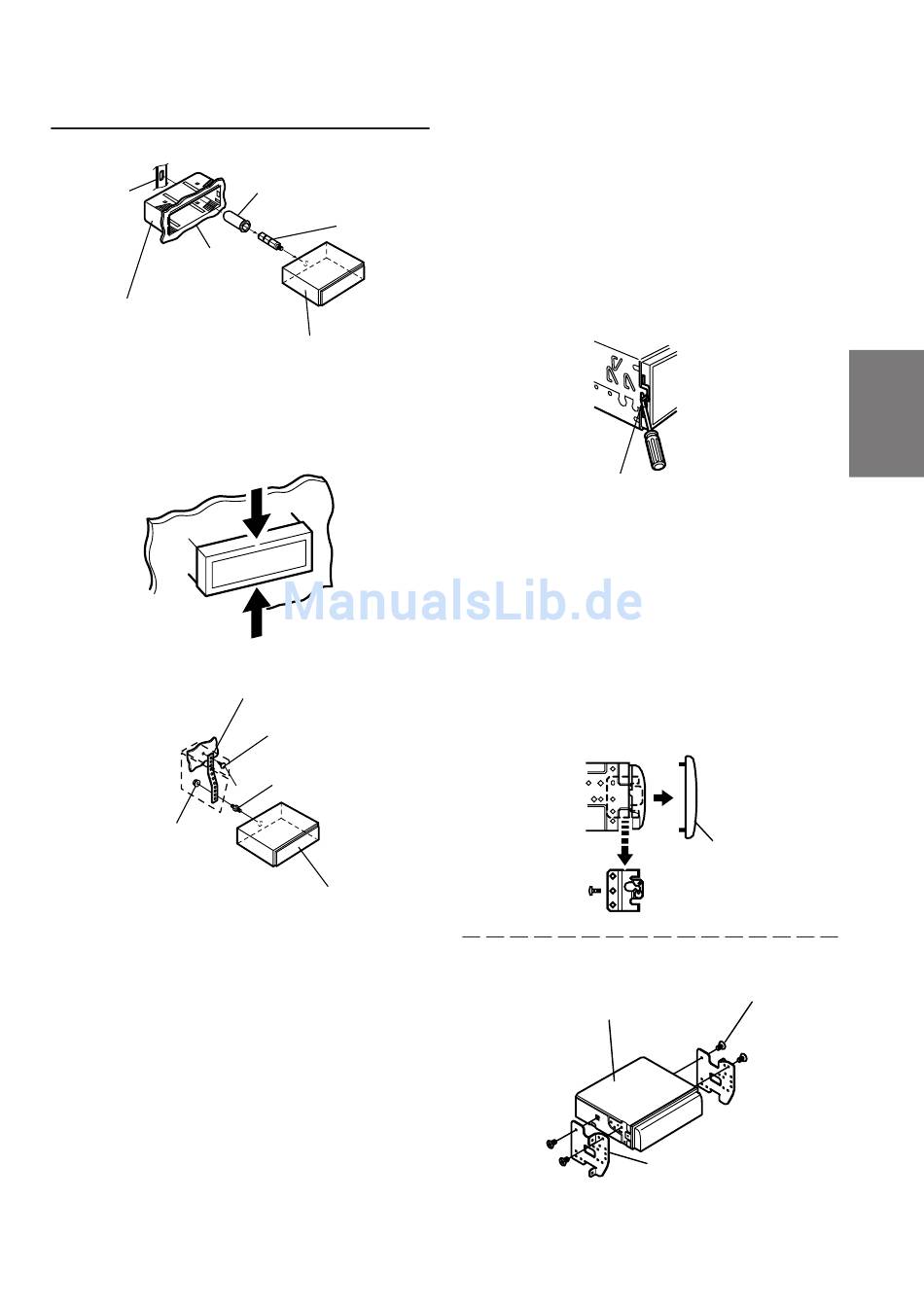

Installation
1
Stützhalterung
Armaturenbrett
Einbaurahmen
(Beiliegend)
Ziehen Sie den Einbaurahmen vom Hauptgerät
ab (siehe "Ausbau" weiter unten). Schieben Sie
den Einbaurahmen dann in das Armaturenbrett.
Hier bitte keinen Druck ausüben
Hier bitte keinen Druck ausüben
2
Befestigungsstrebe
Sechskantmutter
(M5)
Falls Ihr Fahrzeug mit einer Stützhalterung
versehen ist, drehen Sie die lange
Sechskantschraube in die Rückseite des
CDA-7969R und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte
keine Stützhalterung vorhanden sein, muß das
Gerät mit Hilfe einer Stützleiste (nicht
mitgeliefert) fixiert werden. Schließen Sie die
Kabel des CDA-7969R gemäß den Anweisungen
im Abschnitt ANSCHLÜSSE an.
HINWEIS
Als Schraube ∗ verwenden Sie eine geeignete Schraube
für die Chassis-Gehäusebefestigung.
Gummikappe
(Beiliegend)
Sechskant-
Stiftschraube
(Beiliegend)
CDA-7969R
Schraube
Stiftschraube
∗
CDA-7969R
3
Schieben Sie den CDA-7969R bis zum Anschlag
in das Armaturenbrett. Vergewissern Sie sich,
daß die Verriegelungsstifte gut einrasten.
Schieben Sie das Gerät hierzu fest in das
Armaturenbrett, und drücken Sie die
Verriegelungsstifte dabei mit einem kleinen
Schraubendreher nach unten. Der Rastmecha-
nismus sorgt für einen wackelfreien Sitz und
verhütet, daß das Gerät aus Versehen aus dem
Armaturenbrett gezogen wird. Bringen Sie
danach das Bedienteil wieder an.
Verriegelungsstift
Ausbau
1
Drücken Sie die Verriegelungsstifte mit einem
kleinen Schraubendreher (oder einem ähnlichen
Werkzeug) hoch (siehe Abb. oben). Nach dem
Lösen der ersten Verriegelung ziehen Sie das
Gerät ein wenig heraus, so daß der Stift beim
Lösen der zweiten Verriegelung nicht wieder
eingreifen kann.
2
Ziehen Sie das Gerät mit gelösten
Verriegelungsstiften aus dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
CDA-7969R
Frontrahmen
Schrauben (M5 × 8)
(Beiliegend)
Einbauhalterung
