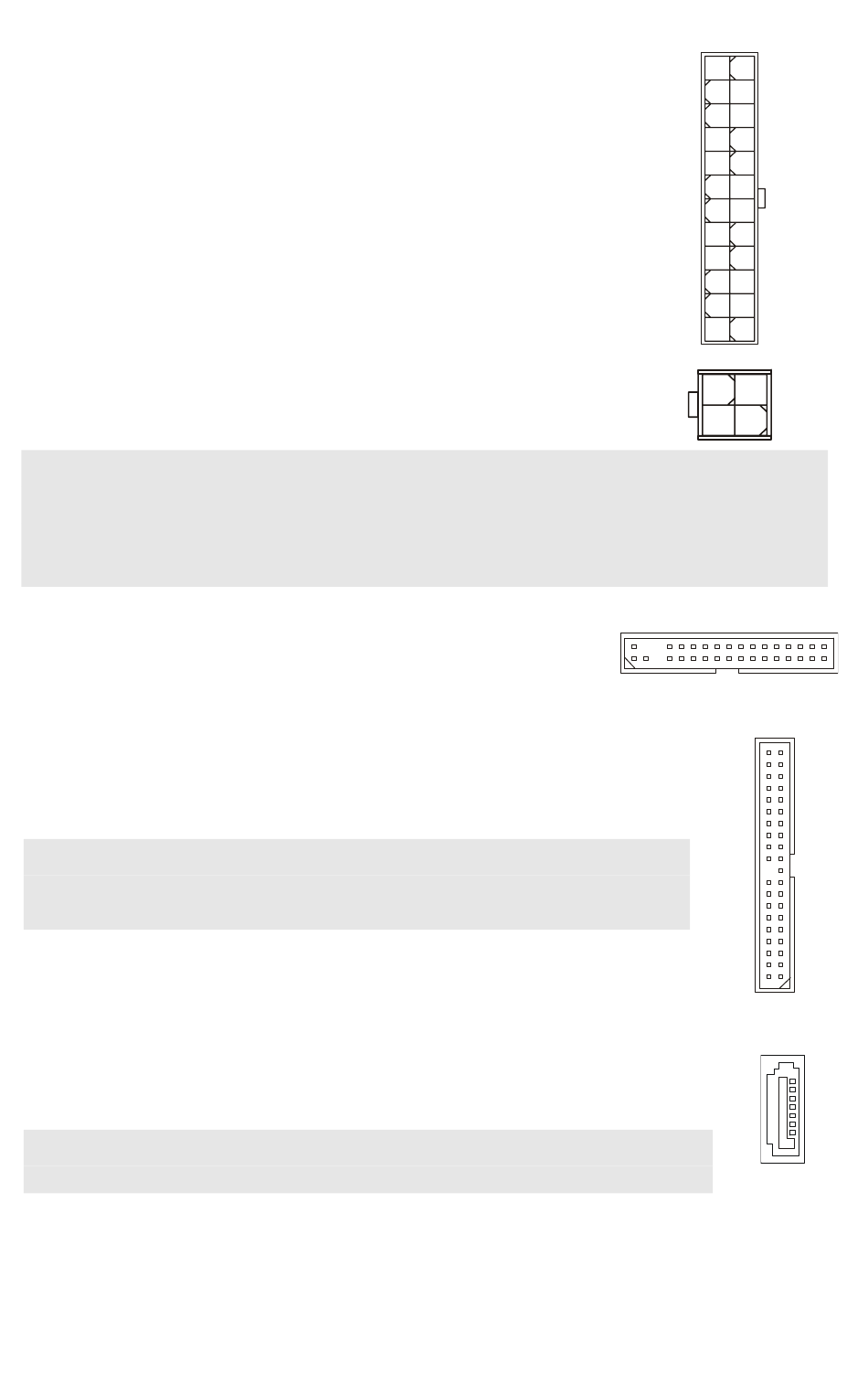

ATX 24-Pin 電源連接器: ATX1
本連接器用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源
時，請確認電源連接器插入的方向正確且腳位是對準的，再將電
源連接器緊密地壓入連接器內。您亦可依需求使用 ATX 20-pin
電源。安裝 ATX 20-pin 電源時，請確認電源插頭對準 pin 1 及 pin
13 (如右圖所示)插入。
ATX 12V 電源連接器: JPW1
12V 的電源連接器供 CPU 使用。
注意事項:
確認所有連接器均接到 ATX 電源供應器，以確保主機板穩定運作。
建議使用 350 瓦或以上電源，有助系統穩定性。
ATX 12V 的電源連接須大於 18 安培。
軟碟機連接器: FDD1
主機板提供一個軟碟機連接器，可支援 360 KB, 720 KB, 1.2
MB, 1.44 MB 及 2.88 MB 等規格的軟碟機。
IDE 電源連接器: IDE1
本連接器可接硬碟、光碟機及其他 IDE 裝置。
注意事項:
若在同一條排線上安裝兩組硬碟，須依硬碟的跳線（Jumper） ，將硬碟個
別指定到主要/次要模式。請參考硬碟廠商提供之說明文件來設定硬碟。
Serial ATA 連接器: SATA1/ SATA2/ SATA3/
SATA
本連接器為高速 Serial ATA 介面，可各接一台 Serial ATA 裝置。
注意事項:
請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。
82
+3.3V GND
+12V +5V
+12V +5V
+5V
5VSB
Res
PWR OK
GND
GND
+5V
GND
GND
GND
+5V
PS-ON#
GND
GND
+3.3V
-12V
+3.3V
+3.3V
GND
+12V
GND
+12V
