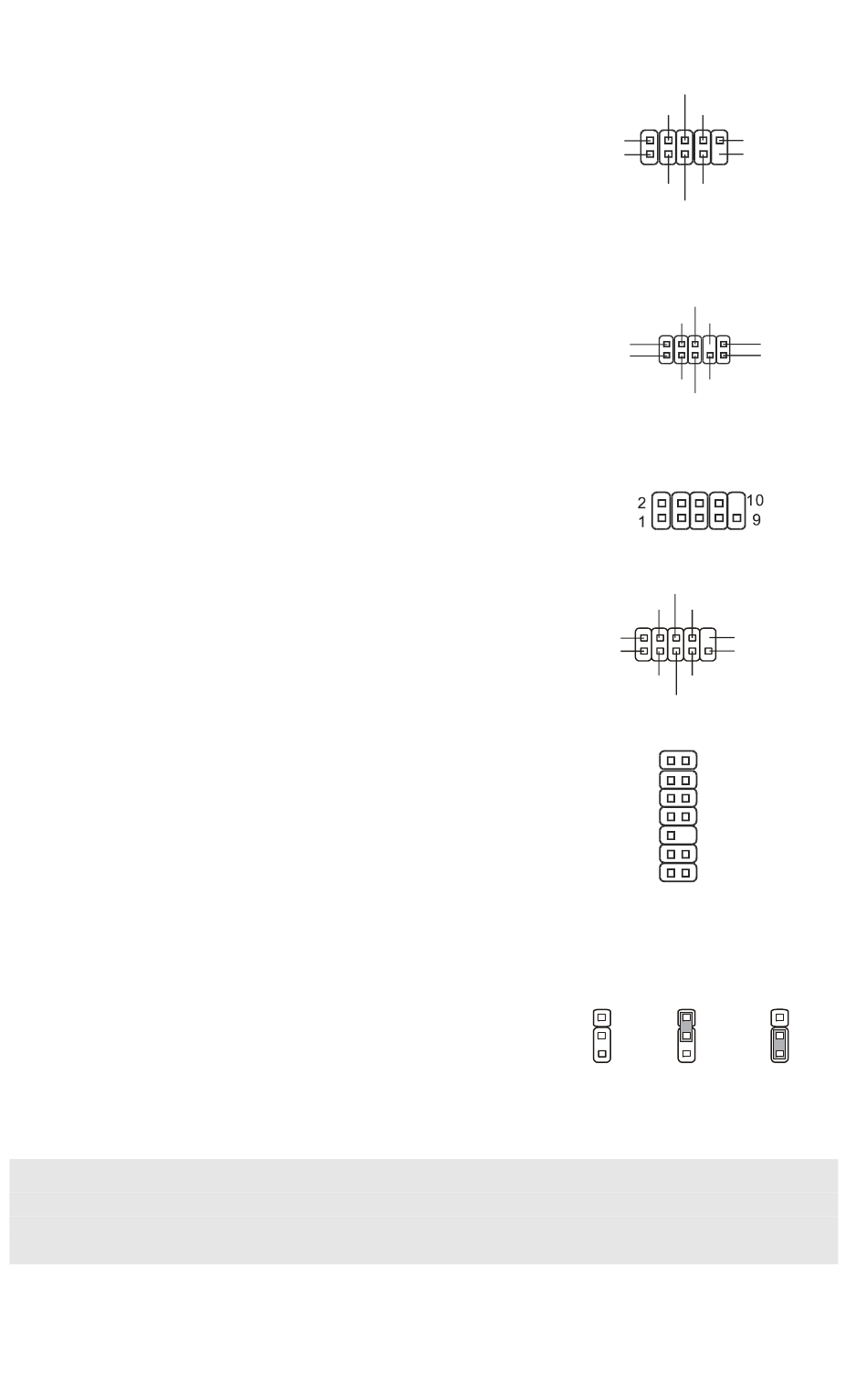

Connecteur USB avant: JUSB1,
JUSB2
Ce connecteur, compatible avec Intel® I/O Connectivity
Design Guide, est idéal pour connecter les USB
périphérique d'interface de haute vitesse tel que USB
HDD, caméras numériques, lecteur MP3, imprimants,
modems et etc..
Connecteur Audio Panneau avant:
JAUD1
Ce connecteur vous permet de connecter un audio en
panneau avant. Il est compatible avec Intel® Front Panel
I/O Connectivity Design Guide.
Connecteur de débogage SPI:
JSPI1
Ce connecteur est pour le débogage intégré uniquement.
Conncteur du port de série: JCOM1
Ce connecteur est un port de communication haute
vitesse 16550A qui envoie/reçoit 16 bytes FIFOs. Vous
pouvez y attacher une série de périphériques.
Connecteur de TPM Module:
JTPM1(Optionnel)
Ce connecteur est relié à un TPM (Trusted Platform
Module) module (optionnel). Veuillez vous référer au
manuel de TPM plat-forme de sécurité pour plus de
détails et d'utilisations.
Cavalier Effacer COMS: JBAT1
Le CMOS RAM intégré reçoit une alimentation d'une
batterie externe qui permet de garder les données de
configuration du système. Avec le CMOS RAM, le
système peut automatiquement démarrer avec les
paramètres personnalisés du BIOS à chaque fois que le
PC est allumé. Si vous voulez effacer la configuration du
système, utilisez le JBAT1 pour effacer les données.
Important:
Vous pouvez effacer le CMOS en positionnant le cavalier sur les broches 2-3 lorsque le
PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas
effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.
(2)VCC
(1)VCC
(2)GND
(2)GND
(1)MIC_L
(2)
(1)
LFRAME#
1
2
3
32
USB1+
GND
USB1-
N.C.(10)
Key,no pin(9)
GND
USB0-
USB0+
MIC2_JD
VCC5
NC
MIC_R
Front to Sense
Line-out_R
DSR
DTR
CTS
Key,no pin
SIN
DCD
RI
SOUT
RTS
GND
1
2
3Vdual/ 3V_STB
LCLK
VCC3
LRST#
SIRQ
LAD0
VCC5
LAD1
LAD2
KEY
LAD3
GND
GND
13
14
1
2
3
Keep Data
Clear Data
Line_JD(10)
Line-out_L(9)
(10)
(9)
1
2
3
