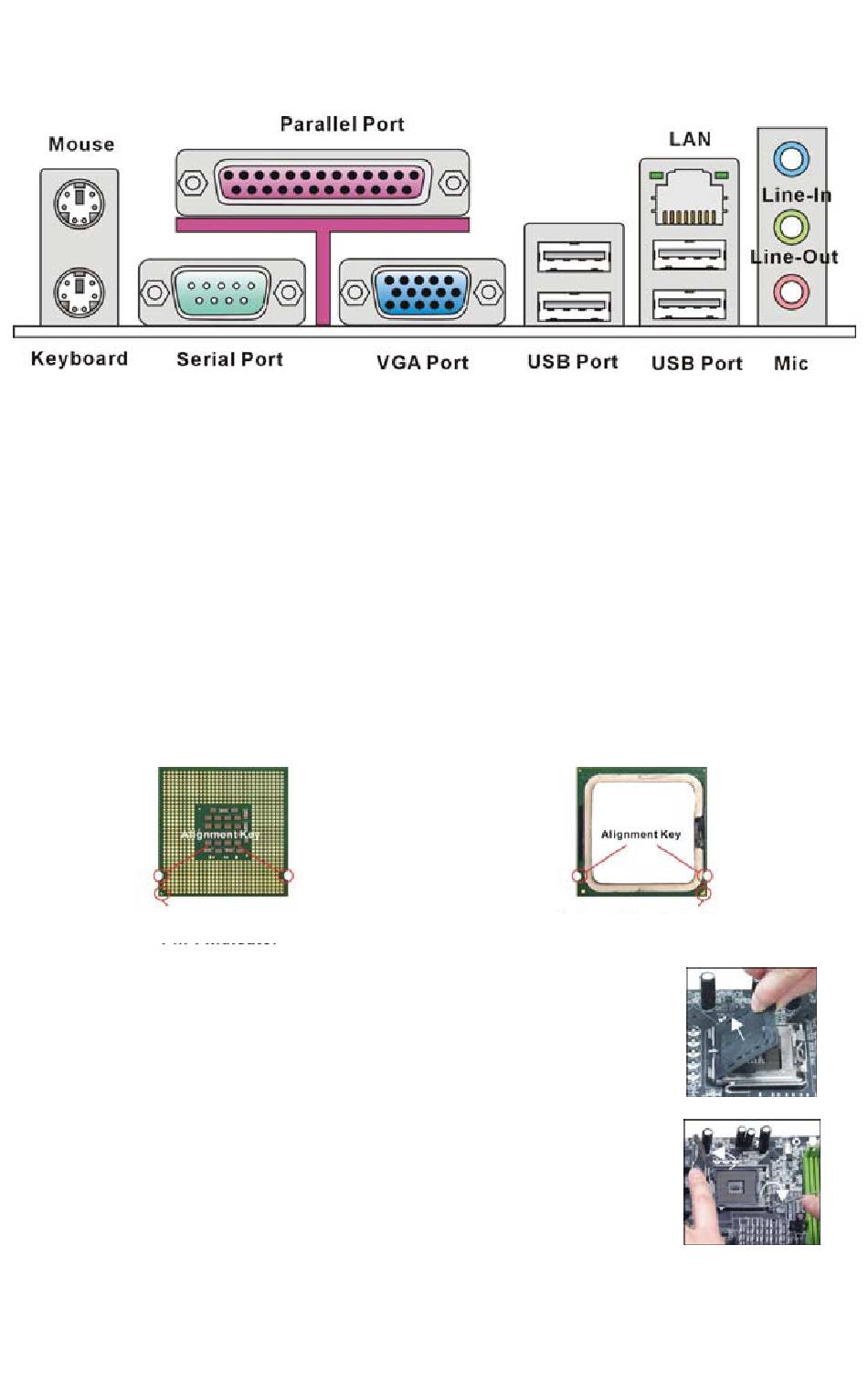

背板
主機板的背板提供下列各項連接器：
硬體設定
本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跳線。還有連接滑鼠、鍵
盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步驟。
安裝 LGA775 中央處理器及散熱風扇
在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若無，請先向
經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先塗抹散熱膏，再安裝散
熱風扇，有助散熱。
LGA775 中央處理器簡介
LGA775 CPU 針腳座
黃色三角標記為 Pin1 指示器
CPU 插座上有一塑膠保護蓋保護 CPU 針座。在安裝 CPU
1.
前請勿取下，以免針腳受損。
由腳座側邊將保護蓋取下。
2.
插座針腳露出。
3.
開啟拉桿。
4.
將拉桿拉起後，再打開固定蓋。
5.
確認 CPU 正確安裝方向，將其放置插座中。以手指抓住處
6.
理器邊緣推入插座。注意要對準對齊點。
檢視 CPU 是否已安裝好。若未安裝好，請垂直拿出 CPU 並
7.
重新安裝。
蓋上固定蓋。
8.
LGA775 CPU 表面
黃色三角標記為 Pin1 指示器
80
