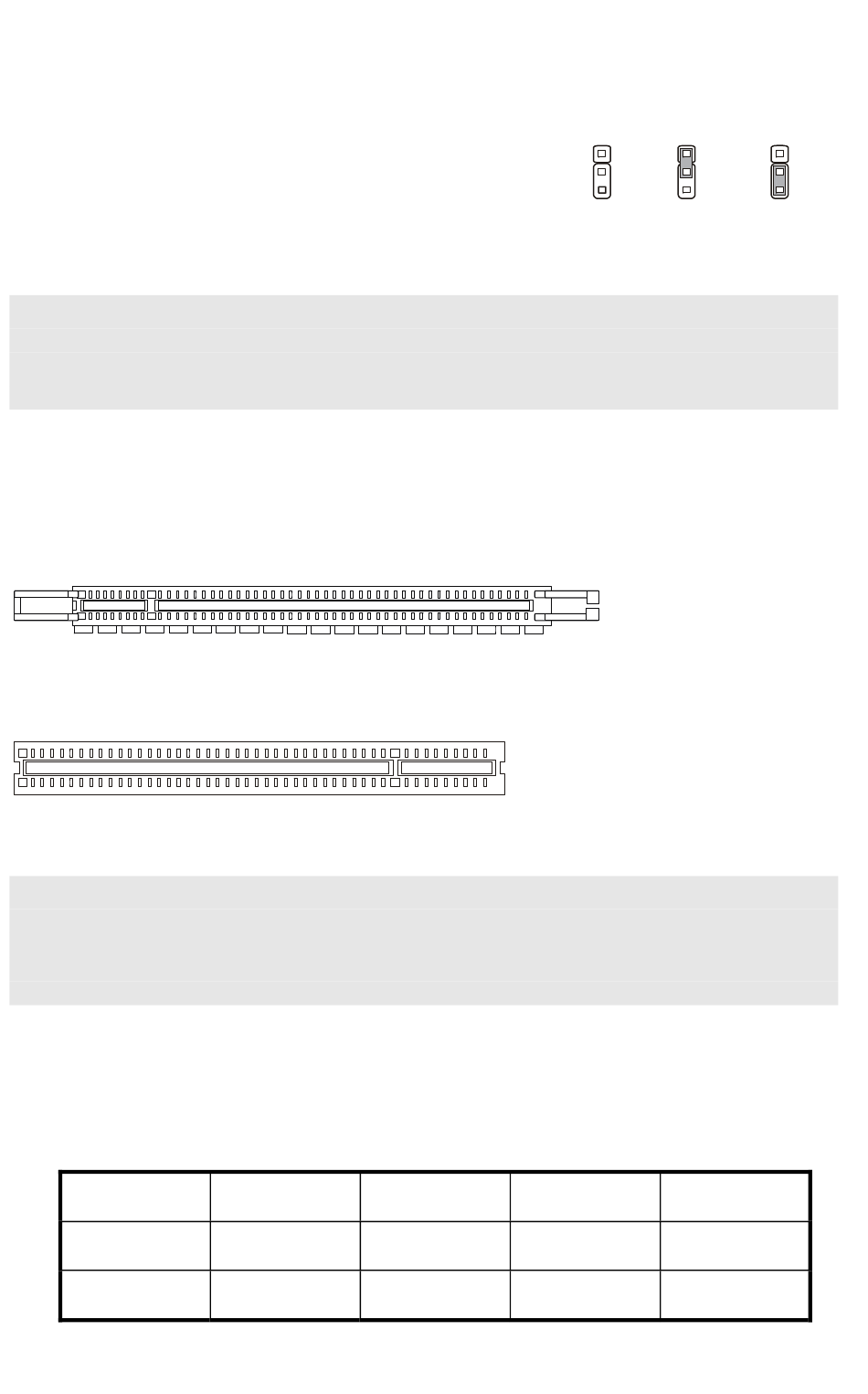

Перемычка очистки CMOS: JBAT1
На плате установлена CMOS память с питанием от
батарейки, хранящая данные о конфигурации
системы. Данные, хранящиеся в CMOS памяти,
требуются компьютеру для загрузки операционной
системы при включении. Если у вас возникает
необходимость сбросить конфигурацию системы
(очистить CMOS), воспользуйтесь этой перемычкой.
Внимание:
Очистка CMOS производится соединением контактов 2-3 при отключенной системе.
Затем следует вернуться к соединению контактов 1-2. Избегайте очистки
CMOS при работающей системе: это повредит системную плату.
Разъемы PCI (Peripheral Component Interconnect)
Express
PCI Express слот поддерживает дополнительные карты расширения интерфейса
PCI Express.
PCI Express x 16 слот поддерживает скорость передачи до 4.0 ГБ/с.
Разъем PCI (Peripheral Component Interconnect)
Разъемы PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные
карты расширения, которые соответствуют спецификации PCI.
Внимание:
Перед установкой или извлечением карты расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые аппаратные или программные установки
для данной платы (перемычки, переключатели или конфигурация BIOS).
Маршрутизация запросов прерывания PCI
IRQ – сокращение от Interrupt ReQuest (line) – линия запроса прерывания, аппаратная
линия, по которой устройства могут посылать сигнал прерывания микропроцессору.
Обычное подключение контактов IRQ PCI к контактам шины PCI указано ниже:
PCI Slot1
PCI Slot2
Order1
Order2
INT A#
INT B#
INT B#
INT C#
1
2
3
Order3
INT C#
INT D#
59
1
1
2
2
3
3
Keep Data
Clear Data
Order4
INT D#
INT A#
