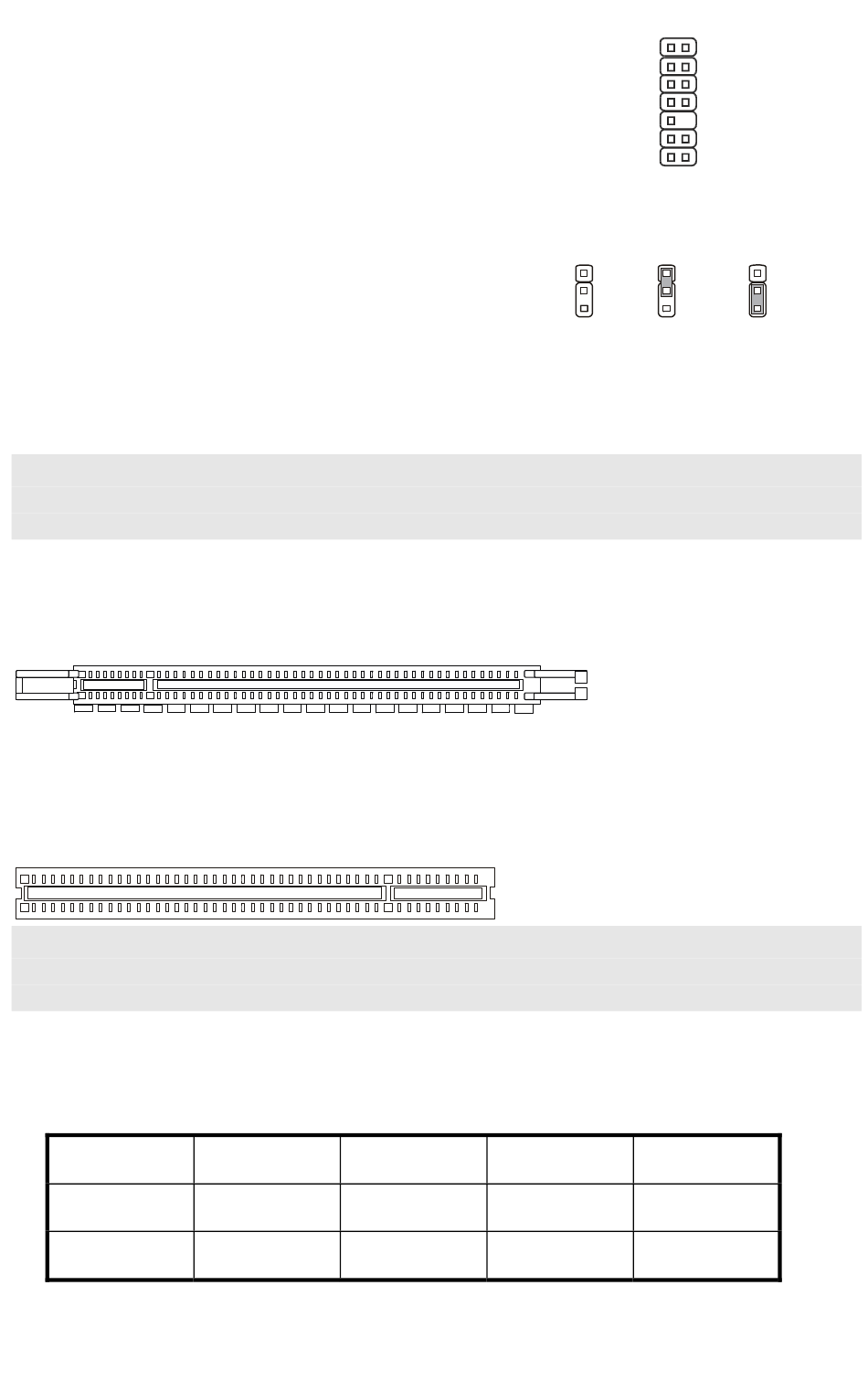

TPM 模组接口: JTPM1 (选配)
此接口用于连接一个 TPM (Trusted Platform Module)模
组.请查看 TPM 安全平台手册以安装和使用.
清除 CMOS 跳线: JBAT1
主板上建有一个 CMOS RAM，其中保存的系统配置数据需
要通过一枚外置电池来维持.CMOS RAM 是在每次启动计
算机的时候引导操作系统的.如果您想清除保存在 CMOS
RAM 中的系统配置信息， 可使用 JBAT1 (清除 CMOS 跳线)
清除数据. 请按照图示方法清除数据.
注意:
在系统关闭时,您可以通过短接 2-3 针脚来清除 CMOS 数据.然后,返回到 1-2 针短接的状态.请避
免在系统开机时清除 CMOS.这样可能会对主板造成损害.
PCI (周边设备连接) Express 插槽
PCI Express 插槽支持 PCI Express 界面扩展卡.
PCI Express x 16 插槽支持最高到 4.0 GB/s 传输速率.
PCI (周边设备连接) 插槽
此 PCI 插槽支持网卡,SCSI 卡,USB 卡,和其他符合 PCI 规范的扩展卡.
注意:
在您加入或删除扩展卡时,请确认电源已关闭.同时,查阅扩展卡说明文档关于硬件或软件的配
置,比如跳线,开关或 BIOS 配置.
PCI 中断请求队列
IRQ 是中断请求队列和中断请求的确认的缩写,将设备的中断信号送到微处理器的硬件列表.
PCI Slot1
PCI Slot2
Order1 Order2
INT A# INT B#
INT B# INT C#
LFRAME#
1
2
3
Order3
INT C#
INT D#
72
2
1
3Vdual/ 3V_STB
LCLK
VCC3
LRST#
SIRQ
LAD0
VCC5
LAD1
KEY
LAD2
LAD3
GND
GND
13 14
1 1
2 2
3 3
Keep Data Clear Data
Order4
INT D#
INT A#
