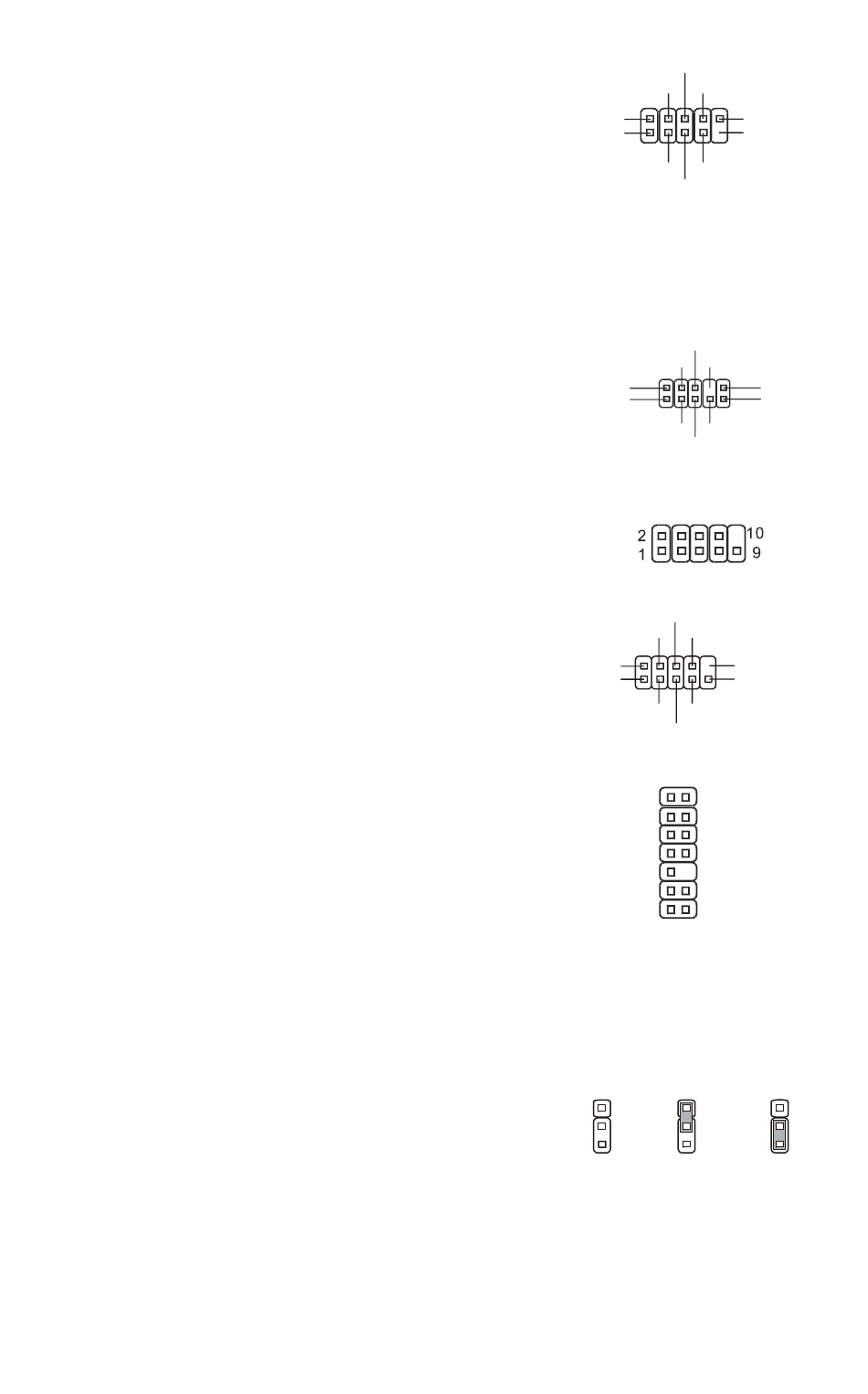

USB Frontanschluss: JUSB1,
JUSB2
Der Anschluss entspricht den Richtlinien des Intel
Panel I/O Connectivity Design Guide, und ist bestens
geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte
anzuschließen, wie z.B. USB Festplattenlaufwerke,
Digitalkameras, MP3-Player, Drucker, Modems und
ähnliches.
Audioanschluss des Frontpanels:
JAUD1
Der Audio Frontanschluss ermöglicht den Anschluss von
Audioein- und -ausgängen eines Frontpanels. Der
Anschluss entspricht den Richtlinien des Intel
Panel I/O Connectivity Design Guide.
SPI Behegung Anschluss: JSPI1
Der Anschluss nur für innen.Behegung.
Seriieller Anschluss: JCOM1
Es handelt sich um eine 16550A
Hochgeschwindigkeitskommunikationsschnittstelle, die
16 Bytes FIFOs senden/empfängt. Hier lässt sich eine
Serielle Maus oder andere Serielle Geräte direkt
anschließen.
TPM Module Anschluss:
JTPM1(Optional)
Dieser Anschluss wird für das optionale TPM Modul
(Trusted Platform Module) verwendet. Weitere
Informationen finden Sie im "TPM Sicherheitsplattform
Handbuch"
Steckbrücke zur CMOS- Löschung:
JBAT1
Der Onboard CMOS Speicher (BIOS), enthält
Grundinformationen sowie erweite Eistellungen des
Mainboards. Der CMOS Speicher wird über eine Betterie
mit Strom versotgt, damit die Daten nach Abschalten des
PC-systems erhalten bleiben. Wieterhin sind
Informationen für den Start des Systems in dem Speicher
hinterlegt. Sollten Sie Fehlermeldungen während des
Startvorganges erhalten, kann ein Zurücksetzen des
CMOS Speichers in den ursprünglichen Werkszustand
helfen. Drücken Sie dazu leicht den Schalter.
