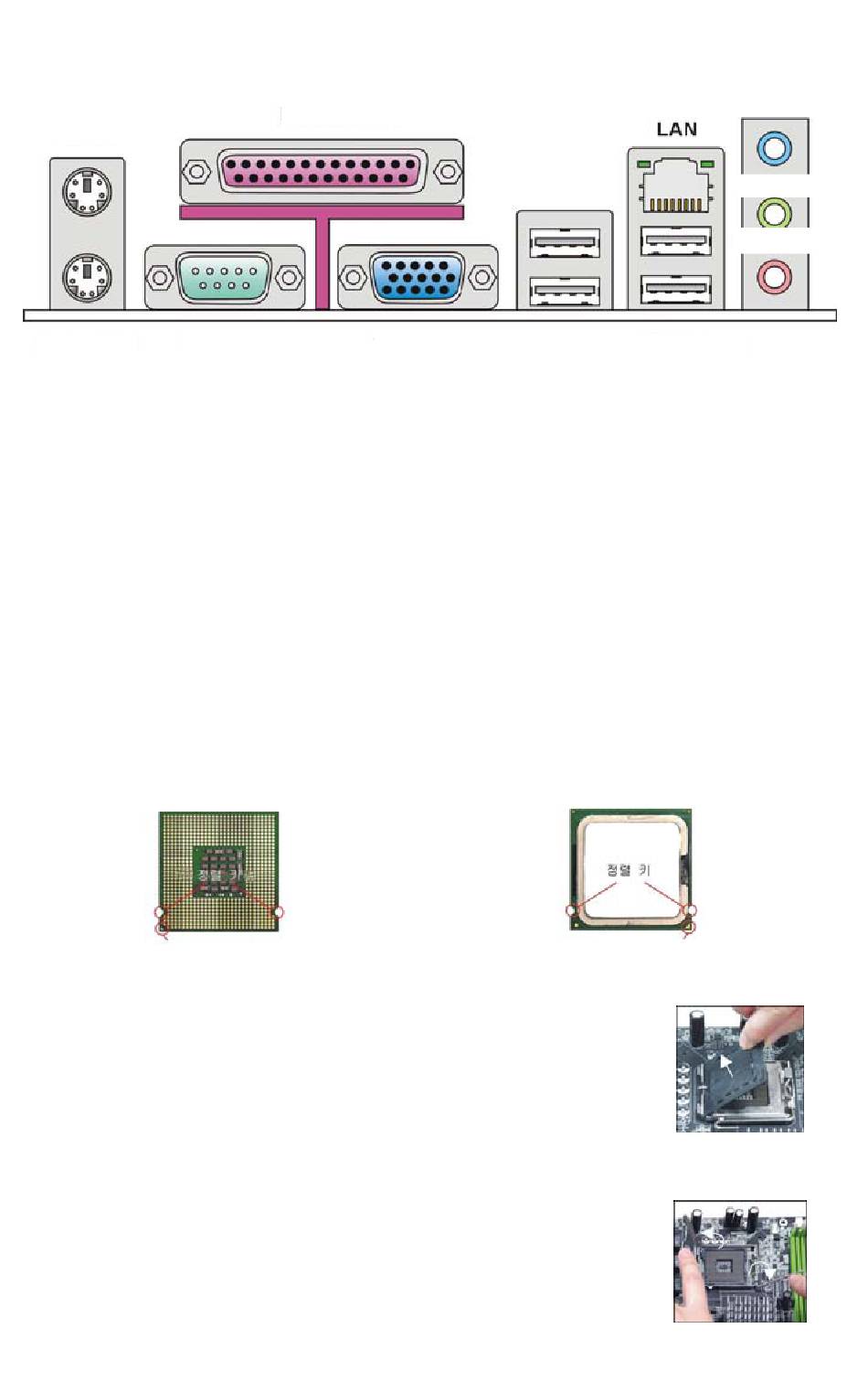

뒷면
뒷면에는 다음 커넥터가 있습니다:
마우스
직렬 포트
키보드
하드웨어 설치
이 장에서는 CPU, 메모리 모듈, 확장 카드의 설치 방법과 메인보드의 점퍼 설정 방법을
설명합니다. 또한 마우스, 키보드 등과 같은 주변 장치의 연결 방법을 설명합니다. 설치하는
동안, 부품을 주의해서 취급하고 설치 절차를 잘 따르십시오.
LGA775 의 CPU 및 쿨러 설치 절차
CPU 설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. 한편, 열이 잘 발산되도록
방열판/쿨러 팬을 설치하기 전에 CPU 에 서멀 페이스트를 약간 바르십시오.
아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우 CPU 와
메인보드가 손상됩니다.
LGA 775 CPU 소개
LGA 775 CPU 의 핀 패드 면
노란색 삼각형은 핀 1 의 표시기입니다
CPU 소켓에는 접촉에 의한 손상을 방지하는 플라스틱 캡이
1.
있습니다. CPU 를 설치하기 전에, 항상 캡으로 소켓을 덮어 소켓
핀을 보호하십시오.
캡을 레버 힌지 쪽으로부터 제거하십시오.
2.
소켓의 핀이 드러납니다.
3.
로드 레버를 엽니다.
4.
로드 레버를 위로 올리고 로드 플레이트를 엽니다.
5.
CPU 방향이 올바로 맞춰졌는지 확인한 다음, CPU 를 소켓
6.
하우징 프레임에 내려 놓습니다. CPU 베이스의 가장자리를
잡으십시오. 정렬 키가 맞춰졌는지 유의하십시오.
병렬 포트
VGA 포트
16
USB 포트
USB 포트
LGA775CPU 표면
노란색 삼각형은 핀 1 의 표시기입니다
라인 입력
라인 출력
마이크
