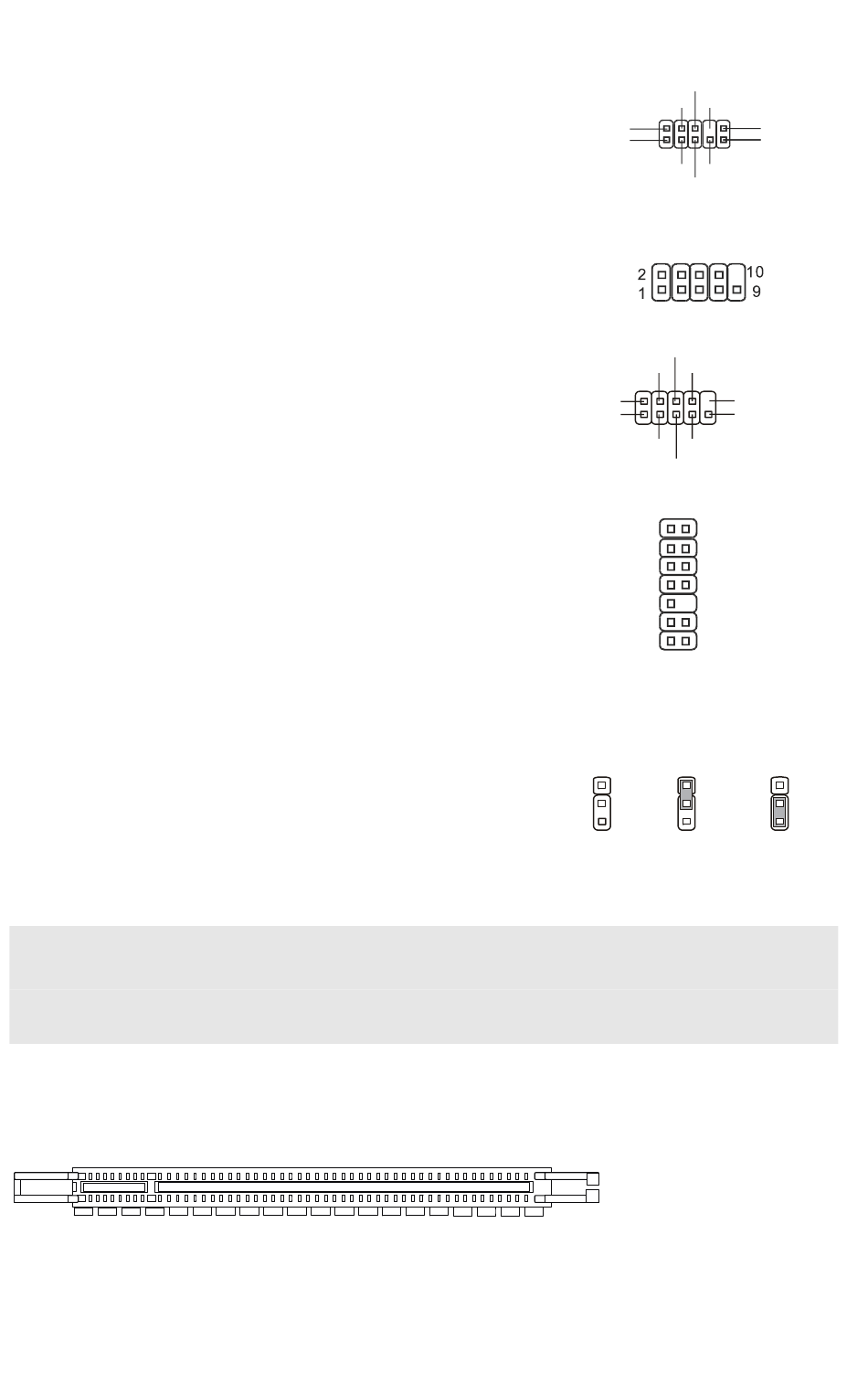

フロントパネルオーディオコネクタ:
JAUD1
フロントパネルオーディオピンヘッダを使用すると、フロンと
パネルからのオーディオ出力か可能になります。ピン配列は
®
I/O コネクタデザインガイドに準拠しています。
Intel
SPI デバッギングコネクタ: JSPI1
このコネクタは外部のデバッギングを接続するためです。
シリアルポートコネクタ: JCOM1
モデルによっては JCOM1 用のピンヘッダーを搭載していま
す。JCOM1 を使用する場合には別売りのブラケットが必要
です。16550A チップを採用し 16 バイト FIFO にてデータ転
送を行います。
TPM モジュールコネクタ: JTPM1(オプ
ション)
このコネクタは TPM (Trusted Platform Module)モジュール
を接続します。詳細については TPM セキュリティプラットホー
ムマニュアルを参照してください。
クリア CMOS ジャンパ: JBAT1
本製品には CMOS RAM が搭載されており、内蔵電池から
電気が供給されることでシステム情報や BIOS の設定を保持
しています。この CMOS RAM に蓄えられたデバイス情報に
よって、OS を迅速に起動させることが可能になります。シス
テム設定をクリアしたい場合、クリア CMOS ジャンパでデー
タをクリアします。
注意:
CMOS をクリアするには、システムがオフの間にピン 2-3 をショート(短絡)します。次いでピン
1-2 をショートに戻します。システム起動時の CMOS のクリアは絶対止めて下さい。マザーボー
ドの破損や火災などに及ぶ危険があります。必ず電源コードを抜いで下さい。
PCI Express スロット
PCI Express スロットは PCI Express インターフェイス拡張カードをサポートします。
PCI Express x 16 スロットは 4.0 GB/s までの転送速度をサポートします。
(2)GND
(2)GND
(1)MIC_L
(2)
(1)
LFRAME#
1
2
3
97
MIC2_JD
VCC5
NC
MIC_R
Front to Sense
Line-out_R
DSR
DTR
CTS
Key,no pin
SIN
DCD
RI
SOUT
RTS
GND
1
2
3Vdual/ 3V_STB
LCLK
VCC3
LRST#
SIRQ
LAD0
VCC5
LAD1
LAD2
KEY
LAD3
GND
GND
13
14
1
2
3
Keep Data
Clear Data
Line_JD(10)
Line-out_L(9)
(10)
(9)
1
2
3
