注意:
シリアル ATA ケーブルは絶対 90 度以上に折らないようにして下さい。データ転
送に障害が起きる可能性があります。
ファン電源コネクタ: CPUFAN1, SYSFAN1,
SYSFAN2
ファン電源コネクタは+12V の冷却ファンをサポートします。赤色が
+12V、黒色が GND ですので間違えずに接続して下さい。また、本製品
のシステムハードウェアモニタ機能を使用する場合はファンの回転数セ
ンサー機能がついたファンを使用する必要があります。
ケース開放センサーコネクタ: JCI1
このコネクタはケーススイッチに接続されます。ケースが開けられると、
ケース開放センサーはショートになります。システムはこの状態を記録
し、警告メッセージを画面に表示します。この警告メッセージをクリアす
るには、BIOS ユーティリティに入って状態の記録を消去しなければなり
ません。
S/PDIF-Out コネクタ: JSPD1
このコネクタはデジタルオーディオー転送用の SPDIF(Sony& Philips
Digital Interconnect Format)インターフェイスです。
CD-In コネクタ: CD_IN1
このコネクタは外部のオーディオ入力のために搭載されています。
フロントパネルコネクタ: JFP1, JFP2
本製品には、フロントパネルスイッチや LED を対象とした電
子的接続用に、二つのフロントパネルコネクタが用意されて
います。JFP1 は Intel
Design Guide に準拠しています。
フロント USB コネクタ: JUSB1, JUSB2
このコネクタは Intel
して、USB HDD、ディジタルカメラ、MP3 プレーヤ、プリン
タ、モデム、そのほかの高速 USB インターフェイス周辺機器
へ接続することができます。
®

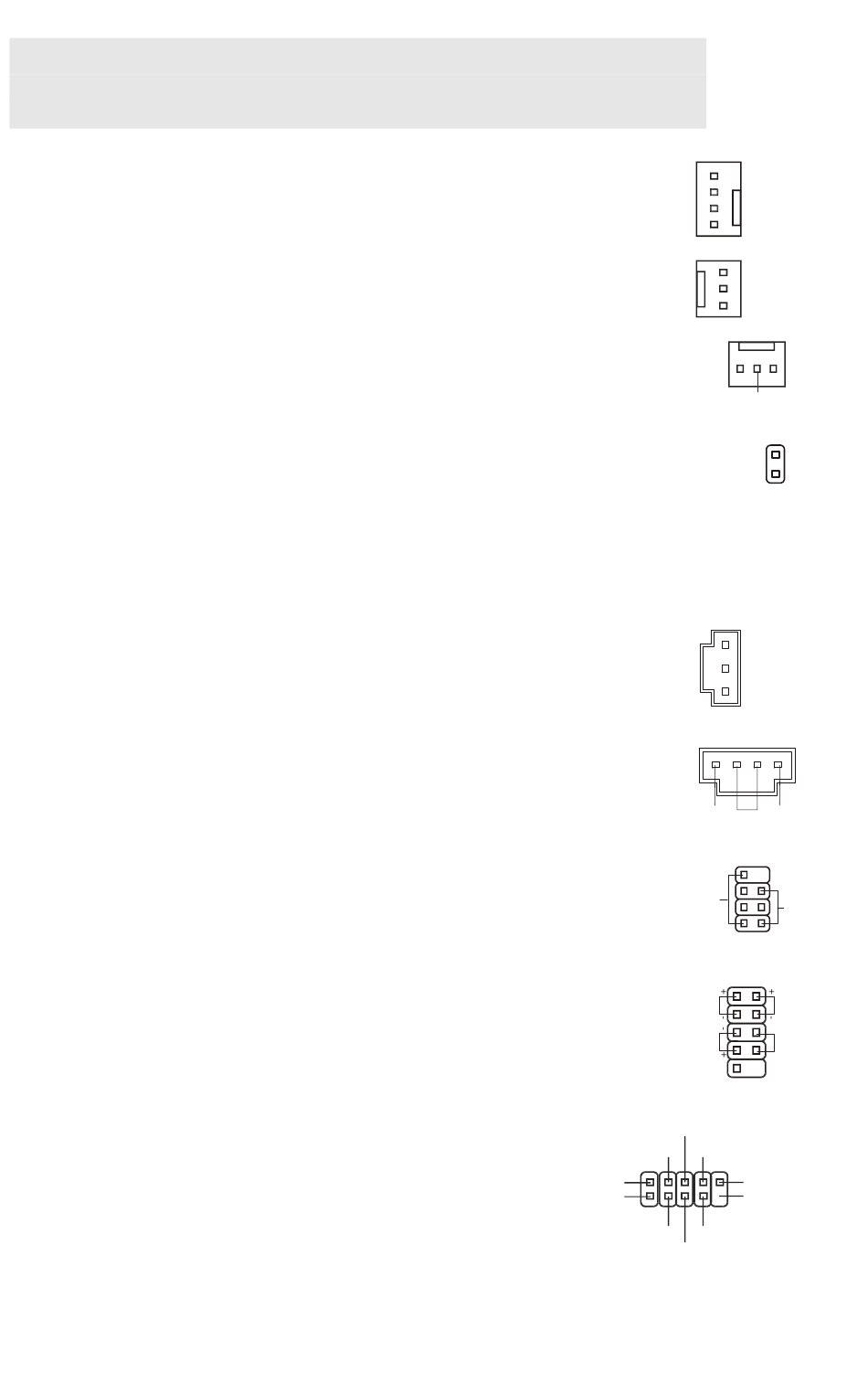

Front Panel I/O Connectivity
®
I/O Connectivity Design Guide に準拠
JFP2
JFP1
(2)VCC
(1)VCC
96
Control
Sensor
+12V
GND
GND
+12V
Sensor
Sensor
GND
+12V
2
GND
1
CINTRU
GND
SPDIF
VCC
L
R
GND
8
7
Speaker
Power
2
1
1
2
HDD
Power
LED
LED
Power
Reset
Switch
Switch
9 10
USB1+
GND
USB1-
N.C.(10)
Key,no pin(9)
GND
USB0-
USB0+
LED
