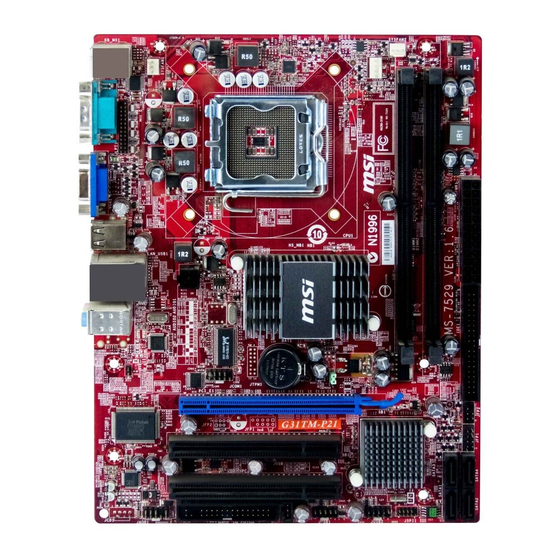

MSI MS-7529 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für MS-7529:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 63
MS-7529
FCC-B Radio FRequenCy inteRFeRenCe StateMent
this equipment has been tested and found to comply with the limits for a class
B digital device, pursuant to part 5 of the FCC rules. these limits are designed
to provide reasonable pro-
tection against harmful in-
terference in a residential
installation. this equipment
generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications.
However, there is no guarantee that interference will occur in a particular instal-
lation. if this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the measures
listed below.
Reorient or relocate the receiving antenna.
increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/ television technician for help.
notice
the changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.
notice 2
Shielded interface cables and a.C. power cord, if any, must be used in order to
comply with the emission limits.
VoiR La notiCe d'nStaLLation aVant de RaCCoRdeR au ReSeau.
Micro-Star international
MS-7529
this device complies with Part 5 of the FCC Rules. operation is subject to the
following two conditions:
() this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
PaRt nuMBeR
G52-7529X3

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI MS-7529

  • Seite 4: Weee Statement

    MSi will comply with the product take back requirements at the end of life of MSi-branded products that are sold into the eu.
  • Seite 63: Deutsch

    MS-7529 deutSCH einLeitunG danke, dass Sie das G3tM-P2/ G3tM-P25/ G3tM-P3/ G3tM-P35 Serie (MS-7529 v.x) Micro-atX Mainboard gewählt haben. das G3tM-P2/ G3tM- P25/ G3tM-P3/ G3tM-P35 Serie basiert auf dem intle G3 & iCH7 Chip- ® satz und ermöglicht so ein optimales und effizientes System. entworfen, um den hochentwickelten intel Core™...
  • Seite 64: Spezifikationen

    Beziehen Sie bitte sich auf CPu unterstützung für kompatible CPu; die oben genannte Beschreibung ist als nur Referenz. ■ unterstützt tdP Max. 95W (*Weitere CPu informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2) ■ 800/ 066/ 333/ 600 (*oC) MHz Chipsatz ■ north-Bridge: intel G3 Chipsatz ®...
  • Seite 65  PCi express x6-Steckplatz ■ 2 PCi-Steckplätze, unterstützen 3.3V/ 5V PCi Bus interface Form Faktor ■ Micro-atX (24.4cm X 9.3 cm) Montage ■ 6 Montagebohrungen Wenn Sie für Bestellungen von Zubehör teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php...
  • Seite 66: Hinteres Anschlusspanel

    HinteReS anSCHLuSSPaneL das hintere anschlusspanel verfügt über folgende anschlüsse: Line-in RS-out PS/2 Maus Serieller Port VGa Port Line-out CS-out PS/2 tastatur uSB Ports SS-out (optional) Hinweis: um der 8-kanal klangwirkung , zu erreichen, müssen die 7. und 8. - kanäle von dem Frontpanel ausgegeben werden, wenn Sie das Mainboard mit 3 audiobuchsen kaufen.
  • Seite 67 MS-7529 Folgen Sie den Schritten unten, um die CPu und den kühler ordnungsgemäß zu installieren. ein fehlerhafter einbau führt zu Schäden an der CPu und dem Mainboard. der CPu-Sockel besitzt zum Schutz eine Plastikab- deckung. Lassen Sie vor der installation diese Schutz- kappe auf dem Sockel um Schäden zu vermeiden.
  • Seite 68 Vorgehensweise beim einbau von Speicher Modulen die Speichermodule haben nur eine kerbe in der Mitte des Moduls. Sie pas- sen nur in einer Richtung in den Sockel. Stecken Sie das arbeitsspeichermodul senkrecht in den diMM-Steckplatz ein. drücken Sie anschließend das arbeitsspeichermodul nach unten, bis die kontaktseite richtig tief in dem diMM-Steckplatz sitzt.
  • Seite 69 MS-7529 atX 24-poliger Stromanschluss: JPWR Hier können Sie ein atX 24-Pin netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten ausrichtung ein- gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den netzteilsteck- er fest in den Steckersockel.
  • Seite 70 ide anschluss: ide anschluss können bis zu ide Festplatten, optical diskettenlaufwerke und andere Geräte angeschlossen werden. WiCHtiG Verbinden Sie zwei Laufwerke über ein kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. ent- nehmen Sie bitte die anweisungen zum Setzen des Jumpers der dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.
  • Seite 71 MS-7529 S/PdiF- ausgang: JSPd die SPdiF (Sony & Philips digital interconnect Format) Schnittstelle wird für die Übertragung digitaler audiodaten verwendet. Cd- eingang: JCd dieser anschluss wird für externen audioeingang zur Verfügung gestellt. Frontpanel anschlüsse: JFP, JFP2 die anschlüsse für das Frontpanel dienen zum anschluss der Schalter und Leds des Frontpaneels.
  • Seite 72 audioanschluss des Frontpanels: Jaud der audio Frontanschluss ermöglicht den anschluss von audioein- und -ausgän- gen eines Frontpanels. der anschluss entspricht den Richtlinien des intel® Front Panel i/o Connectivity design Guide. uSB Frontanschluss: JuSB/ JuSB2 der anschluss entspricht den Richtlinien des intel® Front Panel i/o Connectivity design Guide, und ist bestens geeignet, Hochgeschwindigkeits- uSB- Periph- eriegeräte anzuschließen, wie z.B.
  • Seite 73 MS-7529 Gehäusekontaktanschluss: JCi dieser anschluss wird mit einem kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. um die Warnmeldung zu löschen, muss das BioS aufgerufen und die aufzeichnung gelöscht werden.
  • Seite 74 Hardware Übertaktung durch FSB Schalter: oC_SW (optional) Mit der Änderung der Schalter (s. tabelle) kann der FSB-takt erhöht werden, womit die CPu Frequenz übertaktet wird. Folgen Sie den anweisungen, um die entsprechenden overclocking-Werte zu erhalten. (Standardwerte) 200 -> 200 -> 266 ->...
  • Seite 75 MS-7529 PCi express Steckplatz der PCi express-Steckplatz unterstützt eine erweiterungskarte mit der PCi ex- press-Schnittstelle. der PCi express x6-Steckplatz PCi Steckplatz der PCi-Steckplatz kann Lan-karten, SCSi-karten, uSB-karten und sonstige Zu- satzkarten aufnehmen, die mit den PCi-Spezifikationen konform sind. WiCHtiG achten Sie darauf, dass Sie zuerst das netzkabel aus der Steckdose herauszie- hen, bevor Sie eine erweiterungskarte installieren oder entfernen.
  • Seite 76: Bios Setup

    BioS SetuP nach dem einschalten beginnt der Computer den PoSt (Power on Self test – Selbstüberprüfung nach anschalten). Sobald die Meldung unten erscheint, drücken Sie die taste <F2> oder <deL> , um das Setup aufzurufen. Press deL to enter SetuP (entF drücken, um das einstellungsprogramm zu öffnen) Sollten Sie die taste nicht rechtzeitig gedrückt haben und somit den Start des BioS verpasst haben, starten Sie bitte ihr System neu.
  • Seite 77 MS-7529 H/W Monitor dieser eintrag zeigt den Status der CPu, des Lüfters und allgemeine Warnungen zum generellen Systemstatus. Green Power Verwenden Sie dieses Menü um einstellungen der Stromversorgung vorzunehm- BioS Setting Password Verwenden Sie dieses Menü, um das kennwort für das BioS einzugeben.
  • Seite 78 Cell Menu Current CPu/ dRaM Frequency Zeigt die derzeitige Frequenz der CPu/ Speicher. nur anzeige. CPu Specifications drücken Sie die eingabetaste <enter>, um das untermenü aufzurufen. das un- termenü zeigt die information des installierten CPus. CPu technology Support drücken Sie die eingabetaste <enter>, um das untermenü aufzurufen. das untermenü...
  • Seite 79 MS-7529 diMM~2 Memory SPd information drücken Sie die eingabetaste <enter>, um das untermenü aufzurufen. das untermenü zeigt die information des installierten Speichers. advance dRaM Configuration > dRaM CaS# Latency kontrolliert die Latenz des Spaltenadresssignals, die die Verzögerung im tim- ing (in taktzyklen) bestimmt, die zwischen der annahme und ausführung eines Lesebefehls durch den RaM liegt.
  • Seite 80 Load optimized defaults Hier können Sie die BioS- Voreinstellungen für den stabilen Betrieb laden, die der Mainboardhersteller vorgibt.

Diese Anleitung auch für:

G31tm-p21
