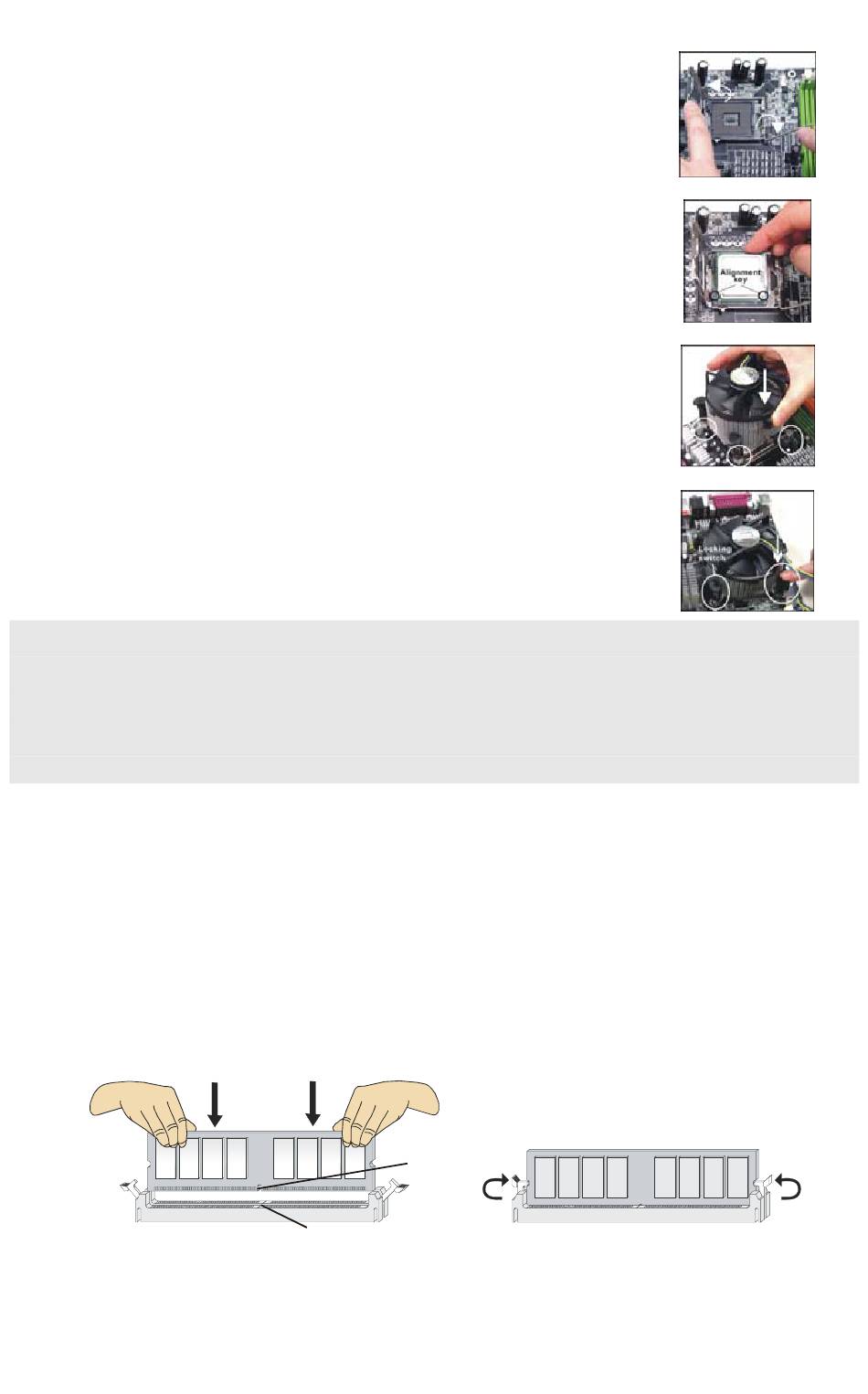

5. レバーと固定プレートを起こします。
6. CPU のアライメントキー(位置決めの窪み)と CPU ソケットの「出
っ張り」を合わせて、装着する向きを決定します。
7. CPU が正しくソケットに収まっていることを確認してください。
8. 固定プレートをゆっくり下ろします。
9. レバーを下ろしてフックに固定します。
10. CPU クーラーの四隅のピンをマザーボードの固定穴にあわせ、
ゆっくりと固定します。
11. 位置が正しいことを確認したら、フックが固定されるまでプッシュ
ピンを押し込みます。
12. マザーボードを裏返して、裏面に出たプッシュピンの先が開き、
正しくロックできたことを確認します。
注意:
使用する CPU に BIOS が対応していることを確認して下さい。
CPU を取り付けない場合は、CPU ソケット保護のためプラスチックカバーを必ず取り付けて下さ
い。
上記の図は CPU 取付説明用のため、お手元のマザーボードとは細部が異なる場合があります。
メモリモジュールのインストール
メモリモジュールは中央に一つだけの切り欠きが設けられており、このため、間違った向き
1.
には差し込めないようになっています。
DIMM メモリモジュールを DIMM スロットに垂直に差込み、押し込みます。DIMM スロット
2.
の両側にあるクラスチッククリップが自動的に固定されます。
手動でメモリモジュールが両側の DIMM スロットクリップに正しくロックされたかどうかをチ
3.
ェックしてください。
Notch
Volt
94
