팬 전원 커넥터: CPUFAN1, SYSFAN1,
SYSFAN2
팬 전원 커넥터는 +12V 의 시스템 냉각 팬을 지원합니다 . 전선을
커넥터에 연결할 때 , 항상 빨간색 전선이 양극으로서 +12V 에
연결되어야 하고 , 검은색 전선은 접지선으로서 GND 에 연결되어야
합니다 . 메인보드에 시스템 하드웨어 모니터 칩셋 온보드가 있는
경우 , CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히
디자인된 팬을 사용해야 합니다 .
섀시 침입 커넥터: JCI1
이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 섀시가 열리는
경우, 섀시 침입 메커니즘이 활성화됩니다. 시스템이 이 상태를
기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면, BIOS
유틸리티에서 레코드를 지워야 합니다.
S/PDIF 출력 커넥터: JSPD1
이 커넥터는 디지털 오디오 전송을 위해 S/PDIF(Sony & Philips
Digital Interconnect Format) 인터페이스를 연결하는 데 사용됩니다.
CD 입력 커넥터: CD_IN1
이 커넥터는 외부 오디오 입력용으로 제공됩니다.
전면 패널 커넥터: JFP1, JFP2
이 커넥터는 전면 패널 스위치 및 LED 에 대한 전기 연결에
사용됩니다. JFP1 은 Intel
Design Guide 를 준수합니다.
전면 USB 커넥터: JUSB1, JUSB2
®
I/O Connectivity Design Guide 를 준수한 이
Intel
커넥터는 USB HDD, 디지털 카메라, MP3 플레이어,
프린터, 모뎀 등과 같은 고속의 USB 인터페이스 주변
장치를 연결하는 데 적합합니다.
®

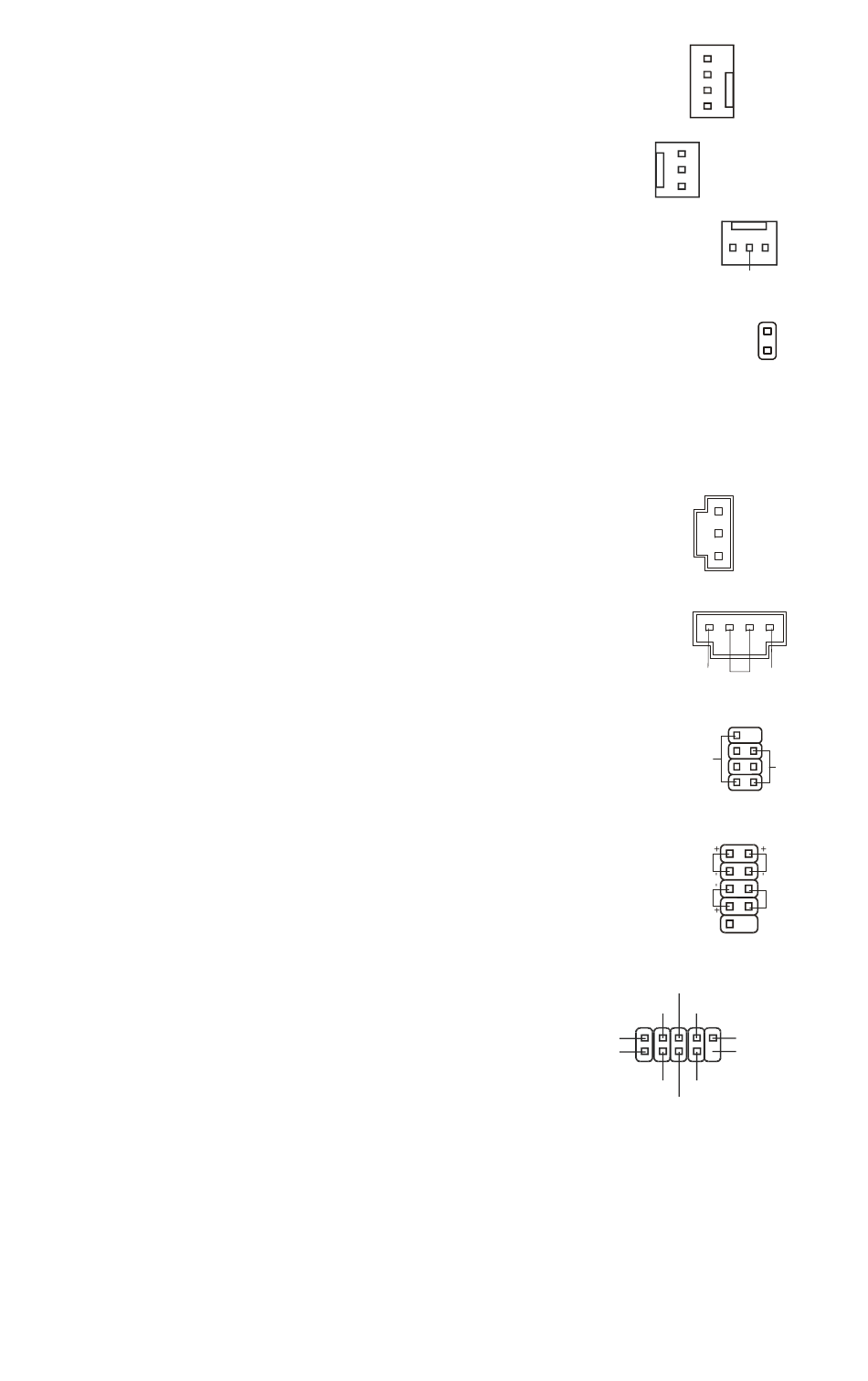

Front Panel I/O Connectivity
JFP2
JFP1
(2)VCC
(1)VCC
19
컨트롤
Control
센서
Sensor
+12V
GND
GND
+12V
센서
Sensor
센서
Sensor
GND
+12V
2
GND
1
CINTRU
GND
SPDIF
VCC
L
R
GND
8
7
전원
스피커
Speaker
Power
LED
2
1
1
2
전원
HDD
Power
LED
LED
리셋
Power
전원
Reset
스위치
Switch
Switch
스위치
9 10
USB1+
USB1-
GND
N.C.(10)
키 핀
없음(9)
GND
USB0-
USB0+
