Empfehlung Anschluss 3 Phasen (N3)
380-415V Netz Dreiphasenanschluss mit Betriebsnull.
-Brücke verbindet die Klemmen 4-5.
-Phasenreihenfolge nach 1-2-3.
-Neutralleiter auf 4 und 5.
2.4 Backofen einbauen
Tod durch elektrischen Schlag!
Die Sicherung für den Herdstromkreislauf
ausschalten bzw. herausdrehen.
Backofen an das Stromnetz anschließen.
Den Backofen ein Stück weit in den vorher angefertigten
•
Umbauschrank schieben und an das Kochfeld
anschließen.
•
Die Stecker rot und weiß vom Kochfeld, entsprechen an
der Backofenoberkannte 1 rot und 3 weiß anschließen.
Siehe Abb. 8 Backofenoberkannte.
Den Backofen vollständig in den Umbauschrank schieben.
•
Mit vier Schrauben an den auf der Skizze Abb.11
dargestellten Stellen in dieser Position sichern.
Endkontrolle
Alle Schalter des Herdes auf «0»stellen
Die Sicherung für den Herdstromkreislauf wieder
•
einschalten
Die Uhr an den Timer einstellen (modellabhängig)
•
Kochzonen und Backofen einschalten und die Funktion
•
prüfen

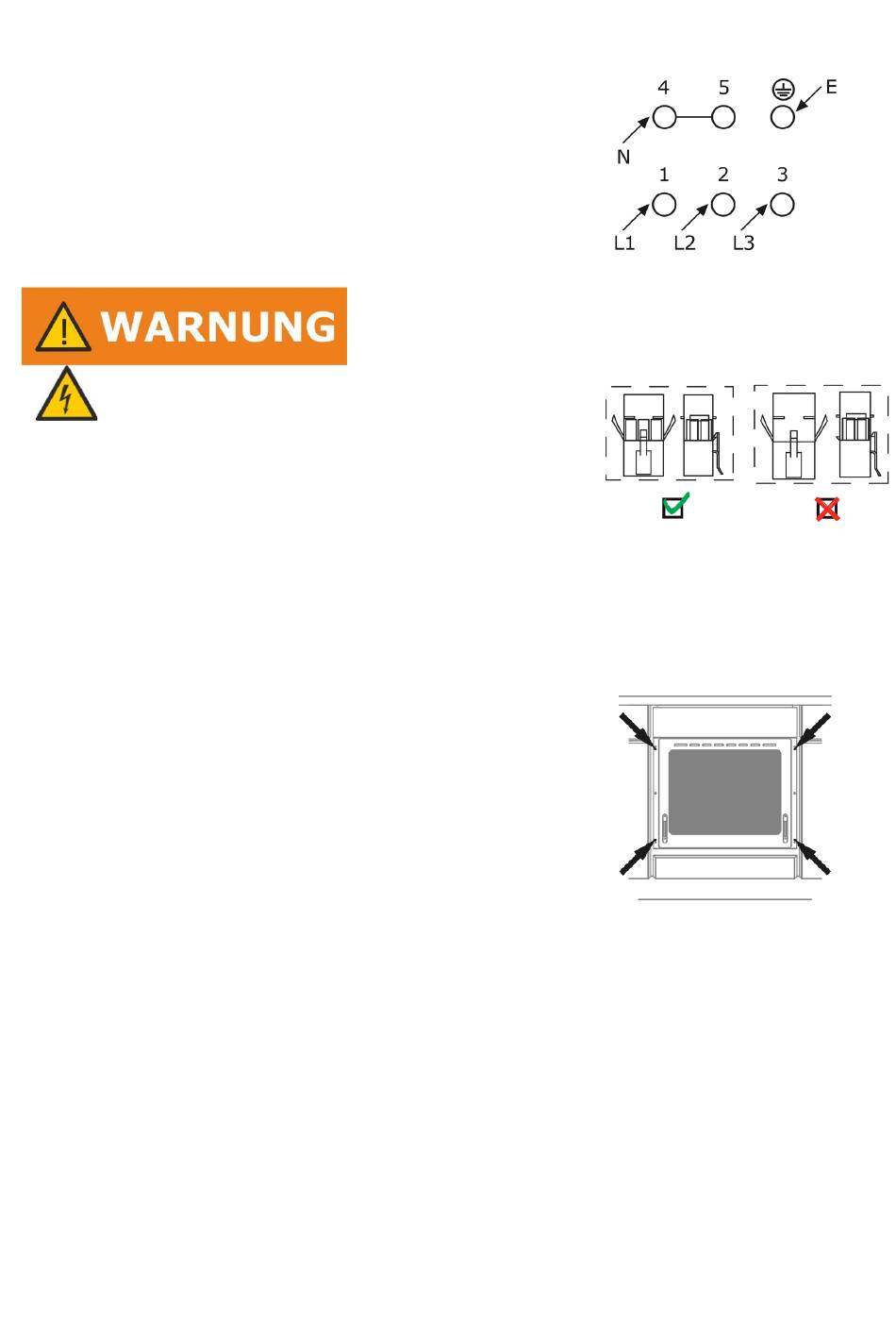

Abbildung 10 3 Phasen N3
Korrekt
Abbildung 12 Steckanschluss
Kochfeld zum Backofen
Abbildung 11 Backofen
falsch
